QCmev125

Centrální odsavací ventilátor, vhodný pro montáž na stěnu, strop a podlahu, pro horizontální nebo vertikální montáž.

Vnější kryt ventilátoru z práškově lakovaného, ​​pozinkovaného ocelového plechu pro odolnou a robustní konstrukci. Zařízení je v bílé barvě RAL 9010.

Vrchní kryt je vyroben z pevného, ​​odolného ABS plastu.

Standardní EC motory s vnějším rotorem pro úsporu energie. Vybaveno integrovanou tepelnou ochranou, namontované na utěsněných kuličkových ložiskách a antivibračních podpěrách.

Dopředu zakřivené odstředivé oběžné kolo, dynamicky vyvážené a poháněné přímo motorem pro zajištění hladkého proudění vzduchu jednotkou.

Více odsávacích míst pro současné odsávání kondenzátu z vlhkých místností a zatuchlého vzduchu z kuchyní a technických místností.

Výstup Ø125 pro vytlačení vzduchu ven 4x vstupy Ø125 pro odsávání znehodnoceného vzduchu zevnitř.

Provoz verze QCmev a QCmev HY

• Jedna rychlost.

• Dvě rychlosti.

• Proměnná rychlost s dálkovým ovládáním CTRL-M.

• Variabilní rychlost s dálkovým systémem domácí automatizace (BMS) nebo předřadným potenciometrem.

• 3 rychlosti s dálkovým voličem SEL-3V.

QCmev HY

Zařízení je vybaveno integrovaným čidlem vlhkosti. Bez ohledu na zvolený režim a nastavení rychlosti se rychlost ventilátoru zvýší o 15 %, když je dosaženo požadované hodnoty vlhkosti. Když se vlhkost vrátí pod požadovanou hodnotu, ventilátor pokračuje v chodu zvýšenou rychlostí po předem nastavenou dobu.

Provoz verze Qcmev HYP

Zařízení je dodáváno s multifunkčním ovládacím panelem (CTRL-V) pro ovládání a pohodlí, který poskytuje:

• 3 nastavení rychlosti (nastavené během instalace).

• Zapnuto vypnuto.

• Možnost BOOST.

• Indikace chybové LED.

• LED displej regulátoru vlhkosti.

• Zámek.

Systém nepřetržitého dálkového monitorování pomocí CTRL-V (dodáváno jako standard), který uživateli signalizuje, že ventilační jednotka funguje správně a zda došlo k chybě.

Na dotykovém ovladači jsou viditelné LED indikátory funkcí nebo alarmů.

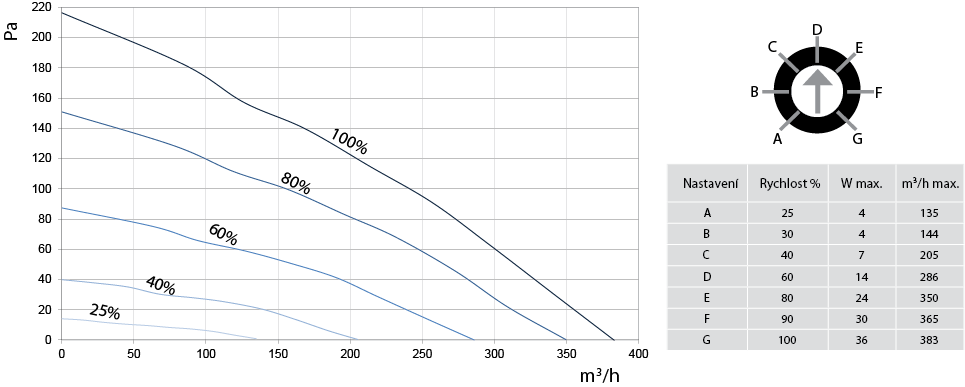

• Max. množství vzduchu: 383 m³/h při 0 Pa
• Elektrické napětí: 1/N/PE 230 V proud 0,27 A
• Výkon motoru(ů): 36 W
• Stupně rychlostí: Proměnnými otáčkami
• Krytí: IPX2
• Maximální teplota vzduchu / oblast: 40°C / -°C
• Hladina hluku: 32 / 37 / 30 LpA 3m Sání / Výtlak / Okolí
• Váha: 6,4 kg
• Připojení: Ø125mm
• Izolace: 10 mm
• Výrobce / Dodavatel: Aerauliqa srl
• Číslo dílu výrobce: 003681
• Regulační systém: Dva integrované potenciometry pro nastavení požadovaného výkonu nebo externí ovládání pomocí signálu 0-10V nebo potenciometru
• NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 splňující
• SEC, vypočtená pro průměrné klimatické podmínky (Chladné / Průměrné / Teplé): -54,8 / -27,7 / -12,2 kWh/(m².a), třídy spotřeby energie B (2016)
• Deklarovaná typologie: RVU Jednosměrná
• Typ pohonu: Proměnnými otáčkami
• Typ systému zpětného získávání tepla: Žádný
• Elektrický příkon pohonu ventilátoru včetně zařízení pro ovládání motoru při maximálním průtoku: 36W
• Hladina akustického výkonu vyzařovaného skříní: 42 LwA
• Referenční průtok: 0,0447 m³/s
• Referenční tlakový rozdíl: 50 Pa
• SPI: 0,043 W/(m³/h)
• Řízení větrání [CTRL]: 0,85
• Deklarovaná maximální vnější netěsnost (%) / deklarovaná maximální vnitřní netěsnost (%): 2 / -
• Přehled funkce: potrubní, dopředu zahnuté lopatky, EC motor, do 40°C, IPX2, izolace, 4x vstupní Ø125mm a 1x výstupní Ø125mm, kuličková ložiska
