Optima 125 Standard RAL9010 Bílá

Systém decentrálního větrání Optima s rekuperací tepla odvádí použitý znehodnocený vzduch z místnosti a zároveň přivádí čerstvý vzduch z venkovního prostoru.

Vzduch z místnosti je vhaněn přes hliníkový rekuperační výměník jedním ventilátorem a venkovní vzduch druhým ventilátorem. Zároveň jsou proudy vzduchu odděleny tak, že se při provozu ventilátorů se nesměšuje, ale pohybují se v různých kanálech výměníku tepla v opačných směrech.

Jednotky Optima standardně obsahují displej pro indikaci stavu jednotky. Všechny jednotky Optima obsahují čidlo vnitřní a venkovní teploty a čidlo vnitřní vlhkosti. Tyto informace lze zobrazit na jednotce, aby pomohly určit provoz jednotky.

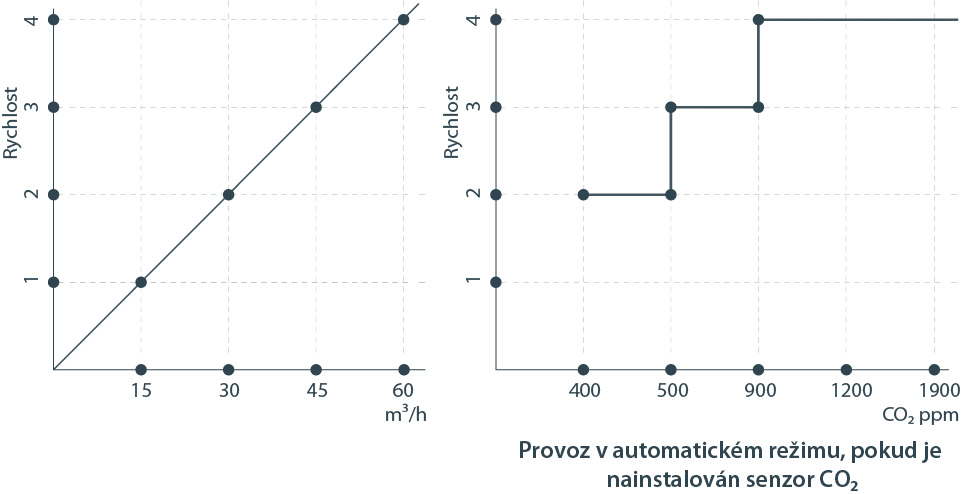

Verze Optima s čidlem CO2 mohou nabídnout doplňkovou funkci řízeného větrání. Jednotka automaticky upraví výkon na základě skutečného měření CO2. Úroveň CO2 lze také zobrazit na jednotce.

• Tloušťka stěny: 410 ÷ 1000mm
• Průměr otvoru: 142mm
• Vnitřní část (ŠxVxH): 250mm x 210mm x 99mm
• Max. množství vzduchu: 25 ÷ 60 m³/h
• Elektrické napětí: 1/N 50Hz 230 V
• Výkon motoru(ů): 7 W
• Stupně rychlostí: 4
• Účinnost rekuperace při referenční průtoku (vyvážené): 93%
• Topný výkon: 0,04 kW
• Hladina hluku: 26 ÷ 38 LwA
• Filtry: G3 / -
• Váha: 2,5 kg
• Číslo dílu výrobce: Optima 125 Standard RAL9010
• NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 se nevztahuje (NAŘÍZENÍ KOMISE (EU) č. 1253/2014 dle Článek 1 bod 2. b)
• SEC, vypočtená pro průměrné klimatické podmínky (Chladné / Průměrné / Teplé): -94,3 / -44,4 / -18,8 kWh/(m².a), třídy spotřeby energie A+ (2016)
• Deklarovaná typologie: RVU Obousměrná
• Typ pohonu: Vícerychlostní
• Typ systému zpětného získávání tepla: Rekuperační
• Účinnost rekuperace při referenční průtoku (vyvážené): 93%
• Elektrický příkon pohonu ventilátoru včetně zařízení pro ovládání motoru při maximálním průtoku: 7W
• Hladina akustického výkonu vyzařovaného skříní: 38 LwA
• Referenční průtok: 0,017 m³/s
• Referenční tlakový rozdíl: 0 Pa
• SPI: 0,97 W/(m³/h)
• Řízení větrání [CTRL]: 0,65
• Deklarovaná maximální vnější netěsnost (%) / deklarovaná maximální vnitřní netěsnost (%): 3 / 3
• Směšovací poměr bezpotrubních obousměrných větracích jednotek (%): 8
• Citlivost proudu vzduchu na kolísání tlaku při + 20 Pa a – 20 Pa: -12,5 / +18 m³/h
• Vnitřní / venkovní vzduchotěsnost: 3,9 / 3,9 m³/h
• Přehled funkce: čtyřotáčkový, hliníkový diametrální deskový výměník tepla, vest. elektrický dohřev, uzavírací klapka, bezdrátové dálkové ovládání, vest. čidlo vlhkosti, vest. teplotní senzor, filtr

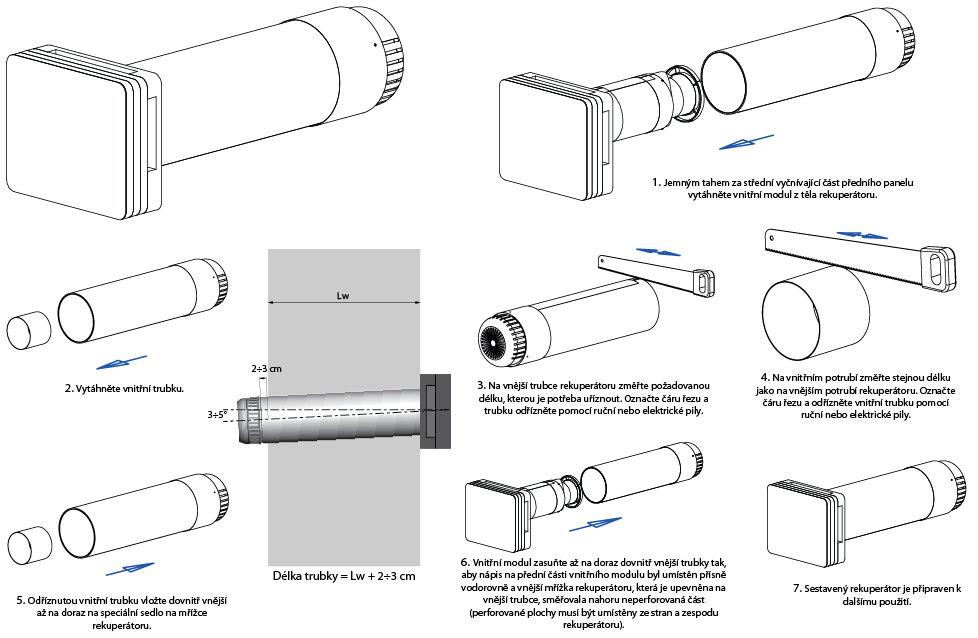

1. Výrobce doporučuje nainstalovat sací a výfukový systém (rekuperátor) pro zajištění čerstvého vzduchu v místnosti v souladu s SNIP.

2. Není žádoucí směřovat axiální vedení ventilátoru rekuperátoru do stálých míst spánku a odpočinku.

3. Doporučené umístění rekuperátoru je 30 cm od stropu a od nejbližší stěny.

4. Změřte tloušťku stěny. Pomocí diamantového vrtáku vyvrtejte otvor do vnější stěny místnosti s mírným sklonem 3÷5° směrem k venkovní straně. Průměr montážního otvoru je uveden v tabulce technických vlastností.

5. Proveďte vizuální kontrolu celistvosti rekuperátoru.

Připojte napájecí kabel k síti.

Proveďte vizuální kontrolu provozu ventilátorů rekuperátoru.

Odpojte napájecí kabel ze sítě.

Vložte rekuperátor do otvoru.

6. Pro zajištění běžného provozu rekuperátoru je nutné, aby jeho těleso směřující do venkovního prosoru vyčnívalo za zeď o 1÷2 cm před začátkem vnější mřížky rekuperátoru.

7. Vnější mřížka rekuperátoru, která je upevněna na vnějším potrubí, musí být instalována neperforovanou částí nahoru (perforované zóny musí být umístěny na bocích a spodku rekuperátoru).

8. Na vnitřní části rekuperátoru je umístěna ozdobná spojka, která překrývá montážní otvor ve stěně.

9. Připojte napájecí kabel k síti. Zapněte rekuperátor.
