Flow120 Pure

Lokální rekuperační jednotka pro instalaci do venkovní stěny. Nízkoprofilový vnitřní panel.

Helty Flow40-120 jsou decentralizované řešení vestavby, ideální byty i novostavby.

Jednotka rekuperace tepla se stává téměř neviditelnou díky kombinaci vynikajícího výkonu výměny vzduchu s nulovou stopou: Flow40 a Flow120 nevyžadují potrubí ani podhledy a nechává odkrytý pouze kryt, k dispozici v bílé předem natřeném kovu nebo v bílé nebo černé variantě z plexiskla viditelné. Zapuštěný systém je umístěn v pouzdru z expandovaného polystyrenu, přizpůsobitelnému stěnám různé tloušťky, které lze osadit během výstavby a doplnit o jednotky HRV a kryty později.

Jednotka rekuperace tepla je vybavena deskovým protiproudým entalpickým výměníkem tepla s účinností rekuperace až 88–91% a dvěma filtry F7 + G4/G1, které čistí čerstvý vzduch a zajišťují výkon systému. Standardní senzor vlhkosti nepřetržitě monitoruje vlhkost a zajišťuje automatickou regulaci ventilace.

Funkce elektronického volného chlazení přispívá k pasivnímu chlazení přiváděním čerstvého vzduchu do domu za příznivých venkovních teplotních podmínek.

Verze Pure také obsahují senzor pro detekci úrovní CO2 a VOC s automatickým nastavením proudění vzduchu pro udržení pocitu pohody v místnosti a, umožňuje správu všech funkcí a sledování hodnot kvality vzduchu prostřednictvím aplikace Air Guard.

Potrubní model FlowC120 nabízí ještě všestrannější systém v konstrukci ventilačního systému s rekuperací tepla, který obsluhuje více místností. Tato verze s potrubním přívodem a odvodem vzduchu až 8 metrů nabízí možnost rozdělování přívodu a sání vzduchu v místnosti instalace, odběr vydýchaného vzduchu z koupelny a vhánění čerstvého vzduchu do sousední místnosti, jako je ložnice. Chytré řešení, ideální např. U třípokojových bytů snížit náklady na vybudování systému větrání s rekuperací tepla a řídit výměnu vzduchu nad přilehlými místnostmi pomocí jediné decentrální větrací jednotky.

• DCV úroveň ventilace podle potřeby
• Čtyři rychlosti a zesílení
• Noční režim, čtyři rychlosti a boost
• Max. množství vzduchu: 15 / 30 / 45 / 60 / 80 / 120 m³/h při 0 Pa (POZNÁMKA: Při použití s ​​Flow120 MSW proudí vzduch 14 / 24 / 35 / 45 / 60 / 90 m³/h)
• Elektrické napětí: 1/N 50Hz 230 V proud 0,45 A
• Výkon motoru(ů): 3 / 6 / 9 / 13 / 23 / 55W
• Stupně rychlostí: 6
• Účinnost rekuperace až. : 88%
• Hladina hluku: 18,5 / 19,5 / 23,5 / 28,5 / 35,5 / 42,5 LpA 3m
• Akustická izolace (útlum): 45

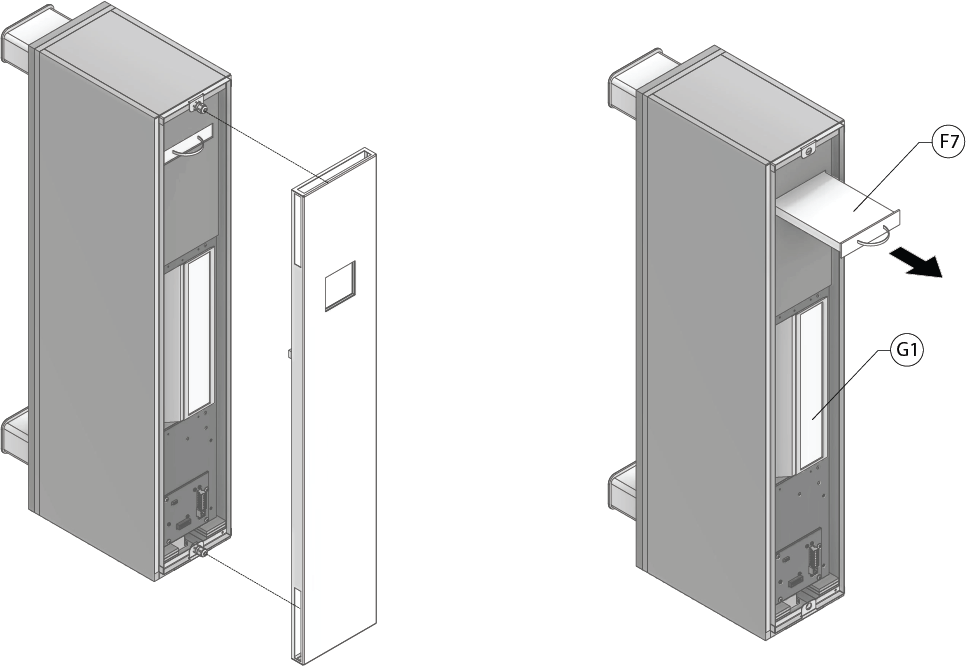

• Filtry: F7 / G1
• Rozměry: 160mm x 286mm x 920mm
• Váha: 10 kg
• Připojení: Ø80mm
• Výrobce / Dodavatel: Helty Srl
• Číslo dílu výrobce: 1VMC02008
• NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 se nevztahuje (NAŘÍZENÍ KOMISE (EU) č. 1253/2014 dle Článek 1 bod 2. b)
• SEC, vypočtená pro průměrné klimatické podmínky (Chladné / Průměrné / Teplé): -71,6 / -37,6 / -15,5 kWh/(m².a), třídy spotřeby energie A (2016)
• Deklarovaná typologie: RVU Obousměrná
• Typ pohonu: Vícerychlostní
• Typ systému zpětného získávání tepla: Rekuperační
• Účinnost rekuperace při referenční průtoku (vyvážené): 73,1%
• Elektrický příkon pohonu ventilátoru včetně zařízení pro ovládání motoru při maximálním průtoku: 43,4W
• Hladina akustického výkonu vyzařovaného skříní: 46,7 LwA
• Referenční průtok: 0,0194 m³/s
• Referenční tlakový rozdíl: 0 Pa
• SPI: 0,22 W/(m³/h)
• Řízení větrání [CTRL]: 0,65
• Deklarovaná maximální vnější netěsnost (%) / deklarovaná maximální vnitřní netěsnost (%): 0,8 / 1,9
• Přehled funkce: vest. čidlo CO2 a VOC, WiFi, pět otáček, regulace, entalpicky výměník, protiproudý výměník, mobilní app, vest. čidlo vlhkosti

Instalace jednotek Helty Flow40-120 se skládá ze tří kroků:

1. do stěny se vyřízne obdélníkový otvor podle tvaru požadovaného typem instalovaného zařízení;

2. pouzdro je osazeno ve stěně včetně vnějších větracích otvorů a okraje jsou následně utěsněny flexibilní polyuretanovou pěnou (potrubí by mělo být připojeno k verzi FlowC120);

3. jednotka HRV je vložena a připojena ke zdroji napájení; vnitřní kryt je nasazen.
