MICRO FLAT EC SH

MICRO-FLAT je kompaktní jednotka s rekuperací tepla pro použití v obytných nebo menších prostorách pro různé aplikace.

Jednotka je dodávána bez řídicího systému. Provoz lze ovládat pomocí externích senzorů nebo spínačů pro dosažení požadované funkce. V případě verze střídavého proudu se může jednat o jednoduché zapnutí nebo vypnutí jednotky. U verze EC lze přidat potenciometr nebo regulátor, aby bylo dosaženo proměnlivého průtoku vzduchu.

Vzhledem k malé velikosti motoru nemusí jednotka MICRO-FLAT splňovat požadavky nařízení Komise (EU) č. 1253/2014.

• Max. množství vzduchu: 130 m³/h při 50 Pa
• Elektrické napětí: 1/N/PE 230 V proud 0,6 A
• Výkon motoru(ů): 54 (2x27)W
• Stupně rychlostí: Proměnnými otáčkami
• Krytí: IP54

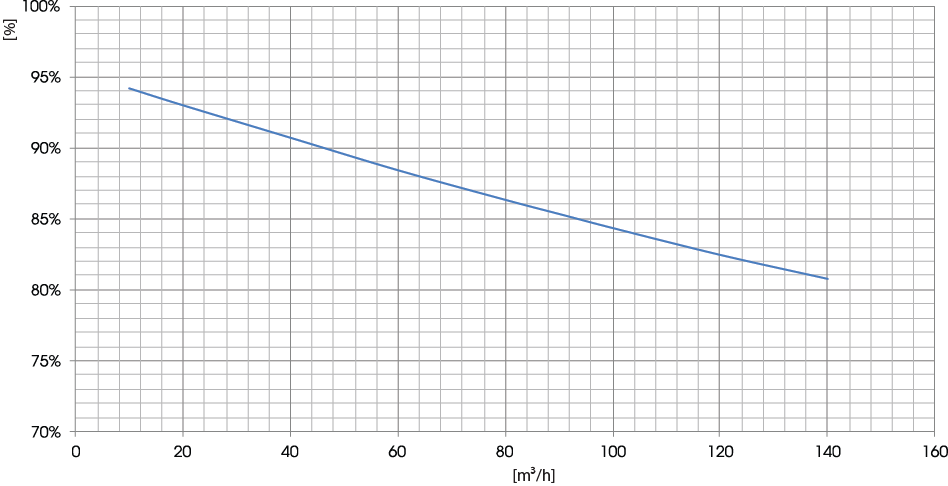

• Účinnost rekuperace až. : 94%
• Hladina hluku: 60,7 / 56,0 LwA Potrubí / Okolí
• Filtry: ePM10 50% (G4) / ePM10 50% (G4)
• Rozměry: 810mm x 466mm x 200mm
• Váha: 9 kg
• Připojení: Ø125mm
• Izolace: >20 mm
• Materiál: PPE
• Výrobce / Dodavatel: UTEK / C.L.A. Srl.,
• Číslo dílu výrobce: 3MB00021GNSH
• NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 se nevztahuje (NAŘÍZENÍ KOMISE (EU) č. 1253/2014 dle Článek 1 bod 2. b)
• SEC, vypočtená pro průměrné klimatické podmínky (Chladné / Průměrné / Teplé): -72,6 / -35,6 / -11,8 kWh/(m².a), třídy spotřeby energie A (2016)
• Deklarovaná typologie: RVU Obousměrná
• Typ pohonu: Proměnnými otáčkami
• Typ systému zpětného získávání tepla: Rekuperační
• Účinnost rekuperace při referenční průtoku (vyvážené): 85,0%
• Elektrický příkon pohonu ventilátoru včetně zařízení pro ovládání motoru při maximálním průtoku: 45W
• Hladina akustického výkonu vyzařovaného skříní: 51 LwA
• Referenční průtok: 0,025 m³/s
• Referenční tlakový rozdíl: 50 Pa
• SPI: 0,264 W/(m³/h)
• Řízení větrání [CTRL]: 1,0
• Deklarovaná maximální vnější netěsnost (%) / deklarovaná maximální vnitřní netěsnost (%): 5,2 / 7,0

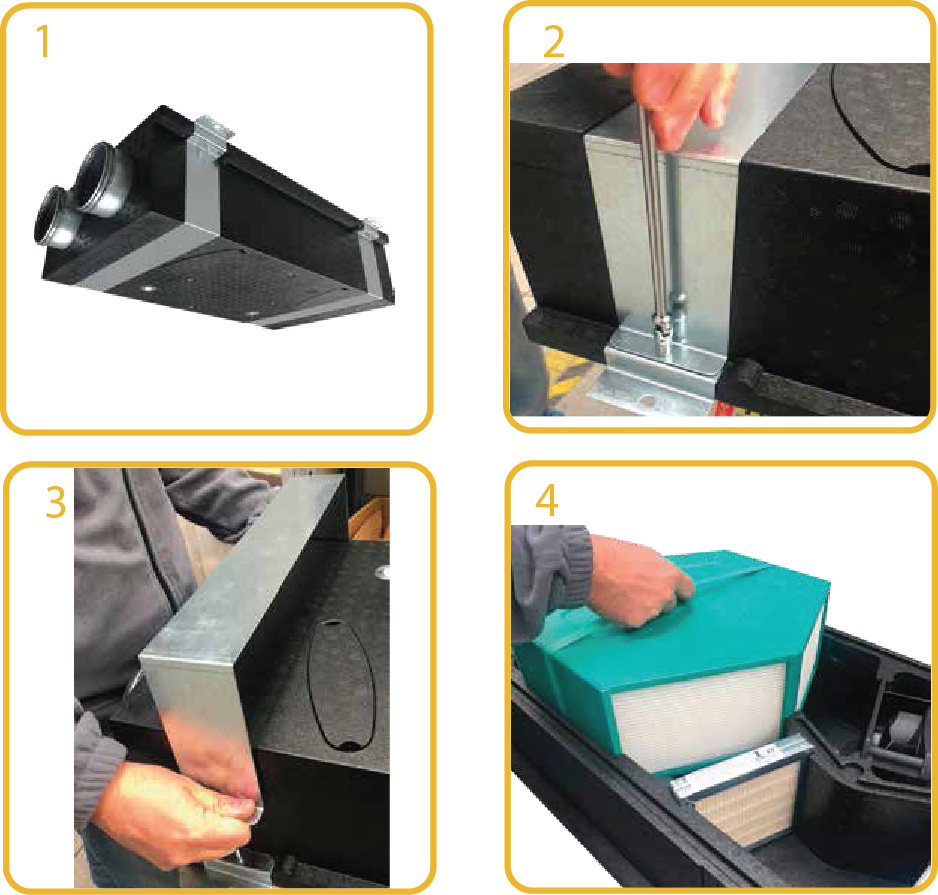

• Typ upozornění na výměnu filtru: Pravidelná údržba filtru je nutná k udržení provozní účinnosti
• Přehled funkce: dozadu zahnuté lopatky, izolace, IP54, EC motor, deskový protiproudý výměník, potrubní, filtr, proměnnými ot., bez regulace

Jednotky by měly být nainstalovány tak, aby budoucí přístup k servisu nebyl omezen.

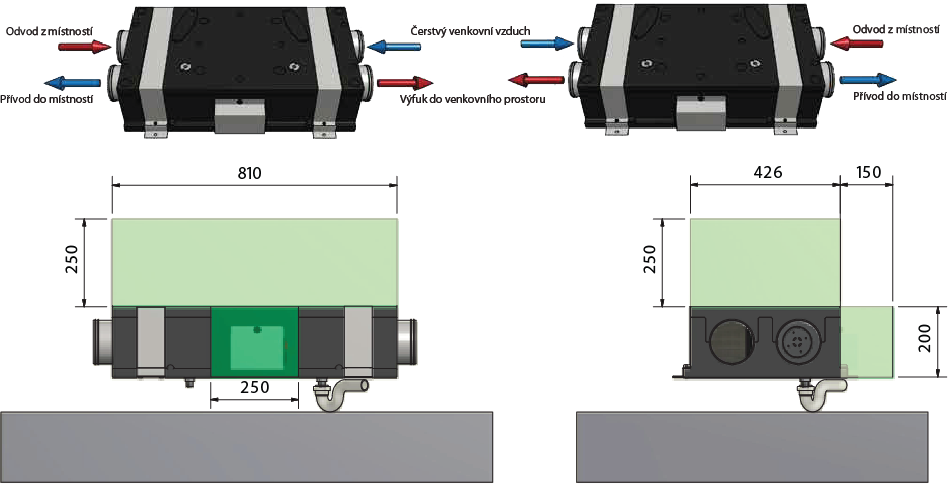

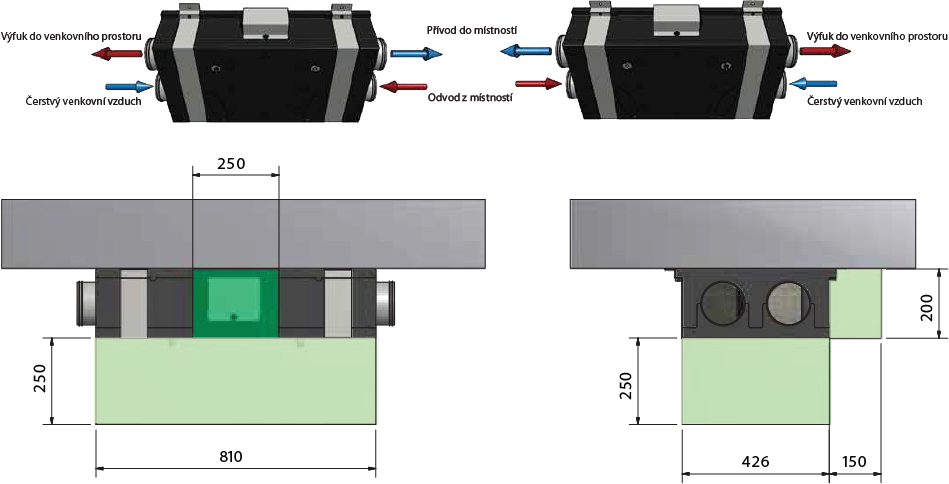

Jednotka je vybavena podpěrnými konzolami, které lze použít k připevnění jednotky ke stropu nebo podlaze. Nezapomeňte, že může být zapotřebí určitý limit, aby se zabránilo přenosu vibrací.

Vyberte odpovídající připojení k výstupu kondenzátu a ujistěte se zaslepit otvory zbývající spoje.
