ECPD

Chlazení odpařováním, také známé jako výparné chlazení, je velmi jednoduchým řešením chlazení, které využívá energii potřebnou k odpaření vody k vytváření chladícího efektu.

Pokud jste někdy stáli poblíž moře nebo vodopádu a vnímali svěží a chladný vzduch, jde v zásadě o stejný princip. Systém využívá normální vodu z kohoutku nebo čistou studniční vodu, která prošla vlhkým médiem (např. filtrem), kterým prochází vzduch. Během tohoto procesu se voda odpařuje a z procházejícího vzduchu odebírá požadovanou latentní tepelnou energii. Výsledkem je chladnější, ale vlhčí vzduch.

Tento chladný vzduch se vhání do prostoru ve velkých objemech typicky ve výšce 3,5m. Teplý vzduch uniká střešními větracími otvory nebo se jednoduše vytlačuje otevřenými dveřmi a okny.

Výsledné prostředí je chladnější i svěžejší a v důsledku pohodlné.

Odpařovací ochlazovací zařízení zahrnuje absorbující podložky, kterými prochází voda, ventilátor a oběžné čerpadlo, vše uložené v plastické skříni. V dolní části skříně je zásobník vody, ze které čerpadlo odebírá vodu a čerpá ji do horní části jednotky, aby přirozeným způsobem protékala médii v podložkách. Vzduch procházející těmito médii podporuje efekt odpařování a výsledky ochlazovacího procesu.

Důležitým rysem dobrého odpařovacího ochlazovacího zařízení je řízení vody v systému. Nestačí jen jednoduše naplnit zásobník novou vodou. V procesu se odpařuje jen čistá voda, což znamená kumulaci minerálů a také nečistoty z filtrovacího účinku podložek. V důsledku toho ovladače jednotky periodicky vypustí část vody, aby kumulaci zabránily. Kromě toho, když je jednotka vypnuta, všechna voda se z jednotky vypustí. V případě nepřetržitého provozu se mohou ovladače nakonfigurovat tak, aby každých 24 hodin jednotku vysoušely.

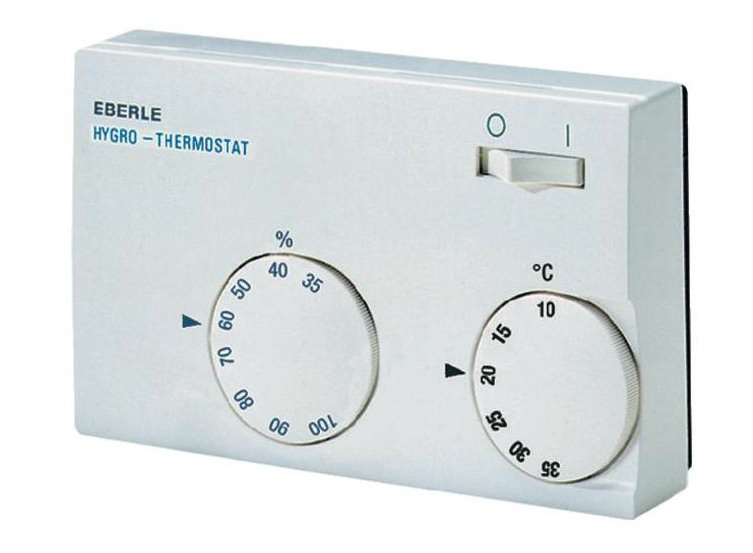

Ovládání: Může být ovládána ve skupinách: Snadné připojení k časovači, termostatu, internímu regulátoru vlhkosti, externímu regulátoru vlhkosti a hlásiči požáru.

• Voda: Přívod minimálně 1 bar, max. 7 bar. Minimální přívod 500 l/hod. Kapacita jímky 23l. Při 35°C a 35% relativní vlhkosti je pokles teploty asi 10°C a spotřeba vody 70 l/hod. Průměr pro typické období 24 hodin 40 l/hod.
• Odvod: Minimální kapacita 2000 l/hod. do vhodného odpadního bodu v souladu s místními vodohospodářskými předpisy.
• Oběhové čerpadlo: 50W, 30 l/min, odstředivé, zapouzdřené, se stíněnými póly, magneticky spřažené, autoreset přo přetížení.

• Provedení výfuk vzduchu dolů

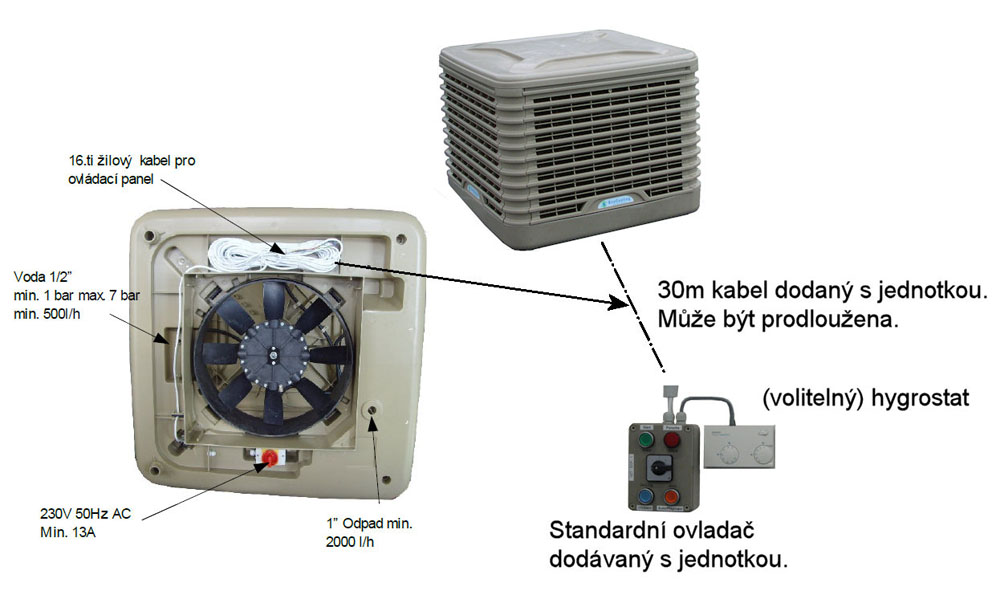

• Jednotky ECP mají vestavěný odpojovač pro připojení napájecího kabelu a 30m 16-ti žilového kabelu pro připojení panelu ovládání.
• Váha provozní: 170 kg

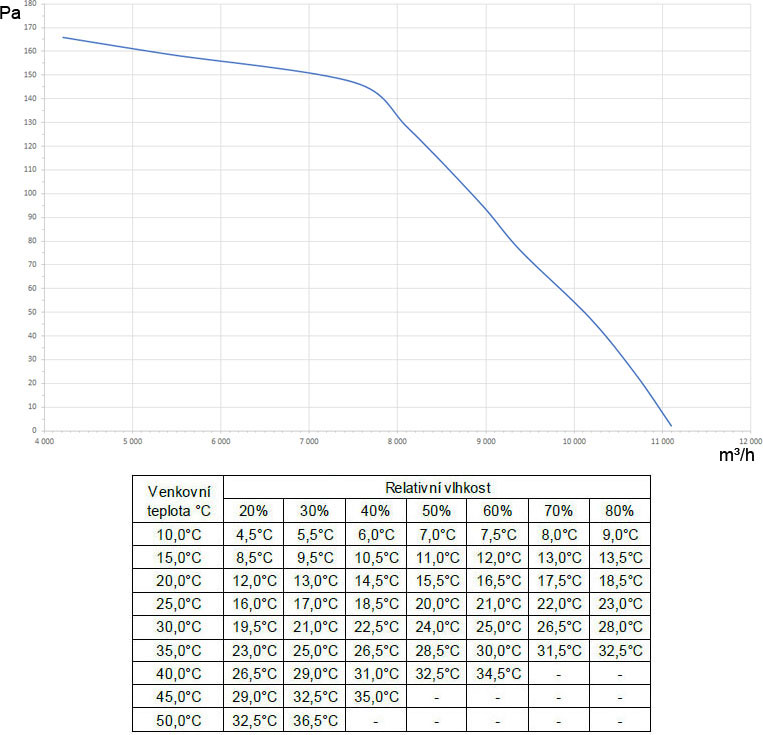

• Max. množství vzduchu: 11.160 m³/h při 0 Pa
• Elektrické napětí: 1/N/PE 230 V proud 8 A
• Výkon motoru(ů): 1,5 kW
• Stupně rychlostí: 5
• Chlazení: 36,7 kW (30°C 40%)
• Hladina hluku: 74 LpA
• Váha: 105 kg
• Připojení: 645mm x 645mm
• Materiál: Plast
• Výrobce: EcoCooling Limited
• Přehled funkce: regulace, adiabatické chlazení / zvlhčování, vícerychlostní, venkovní provedení, axiální

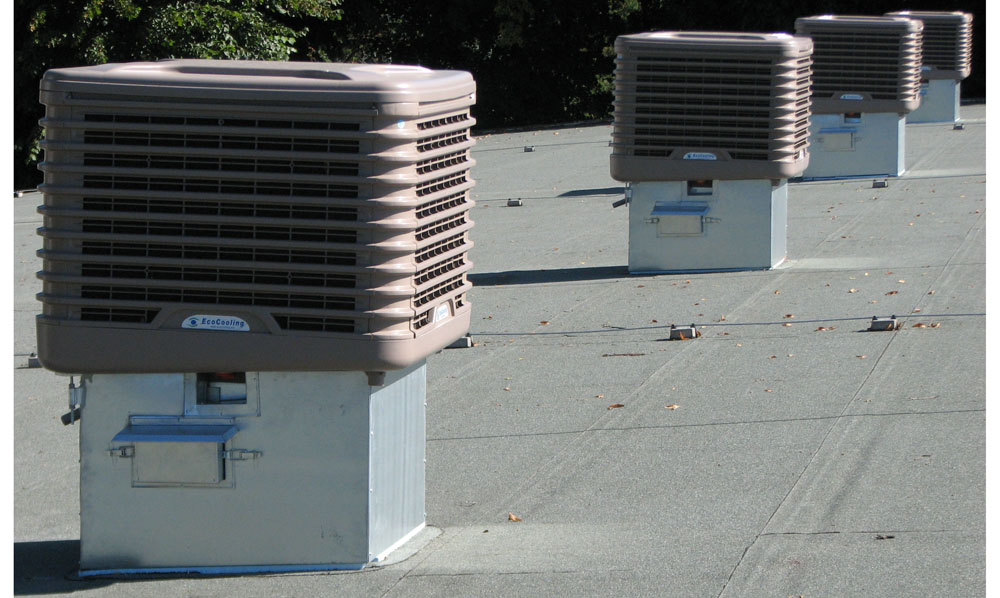

Jednotku je třeba montovat ve vodorovné poloze. K jednotce je třeba připojit elektrickou energii, vodu a vypouštěcí potrubí. Ovladače je třeba montovat v pohodlném místě. Zařízení ve vnitřním provedení není vhodné instalovat nad technologická zařízení.

K dispozici jsou verze s vypouštěním dolů, po straně a v horní části.

Jednotky ECP mají vestavěný odpojovač pro připojení napájecího kabelu a 30m 16-ti žilového kabelu pro připojení panelu ovládání.

Upozornění: V některých případech (především při vnitřních instalacích) může vzduch obsahovat biologické znečištění. Jako prevence rozvoje jakýchkoliv bakterií uvnitř jednotky by měla být použita vhodná dezinfekce. Toto může být jednoduše řešeno např. doplněním vložením tablety bromu jednou měsíčně nebo připojením dezinfekčního systému (brominátoru) na přívod vody.

Ke každému zařízení musí být zajištěn přístup pro možnost obsluhy a servisu zařízení (obslužná a servisní plošina nebo lávka).
