PGK 800x400-3-2,0
Chladiče vzduchu vodní - potrubní
- Stejný model pro levostrannou nebo pravostrannou instalaci (otočit výměník)
- Nerezová ocel na odkapávání kondenzátu
- Eliminátorem kapek může být vybaven nezávisle na směru proudění vzduchu

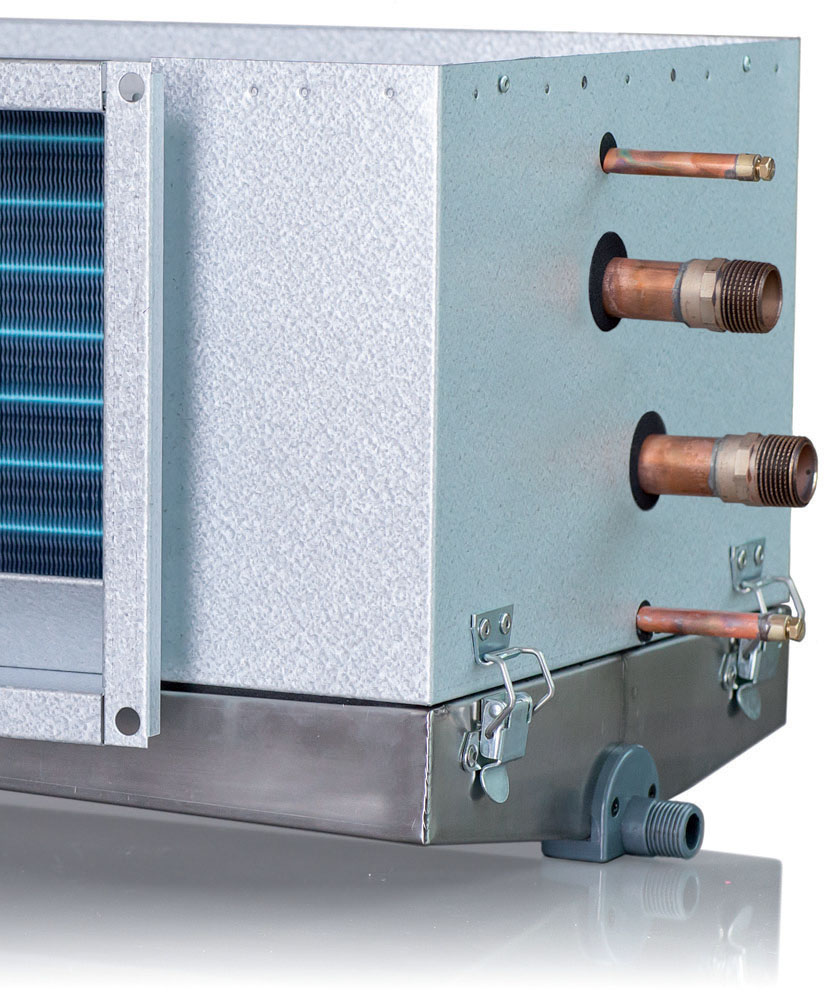

- Přípojky pro odvzdušnění a odvodnění
- Snadno vyjímatelná odkapávací miska pro zjednodušení čištění a kontrolu
- Ploutve s hydrofilním povlakem pro lepší odtok vody
- Výměník je snadno přístupný pro čištění přes vyjímatelné odkapávací misky
- Hygienicky certifikován ILH Berlíně v Německu
Cena za ks (bez DPH): -
Cena za ks (s DPH): -
poptávkapříslušenstvíPoužití
PGK s obdélníkovým připojení na potrubí chlazené vody se používá jako nosič energie a používá se pro chlazení větraného vzduchu ve větracím systému. PGK lze také použít pro chlazení jednotlivých místností nebo zón.
Pro kontrolu místnosti nebo teploty přiváděného vzduchu je potrubí chladiče, doplněno regulátory, čidly, pohony a ventily.
Funkce
PGK je určen pro instalaci v horizontálním potrubí s prouděním vzduchu v obou směrech (reverzibilní vyměník).
Provedení
- Kryt je vyroben z Aluzinc potaženého ocelového plechu, AZ 185.
- Výměník se skládá z měděných trubek a hliníkových lamelů s hydrofilním povlakem. Odkapávací miska na kondenzát je z nerezové oceli, kolekce s vnitřním závitem G ½ " připojení odvodu.
- Vyjímatelná odkapávací miska pro kontrolu a čištění výměníku.
- Max. Provozní tlak: 1,0 Mpa (10 bar)
- Vyměník je tlakově zkoušen a testován na těsnost.
- Max. množství vzduchu: 4.181 m³/h při 140 Pa
- Chlazení: 16,4 kW 6/12° vzduch 30°C 45%

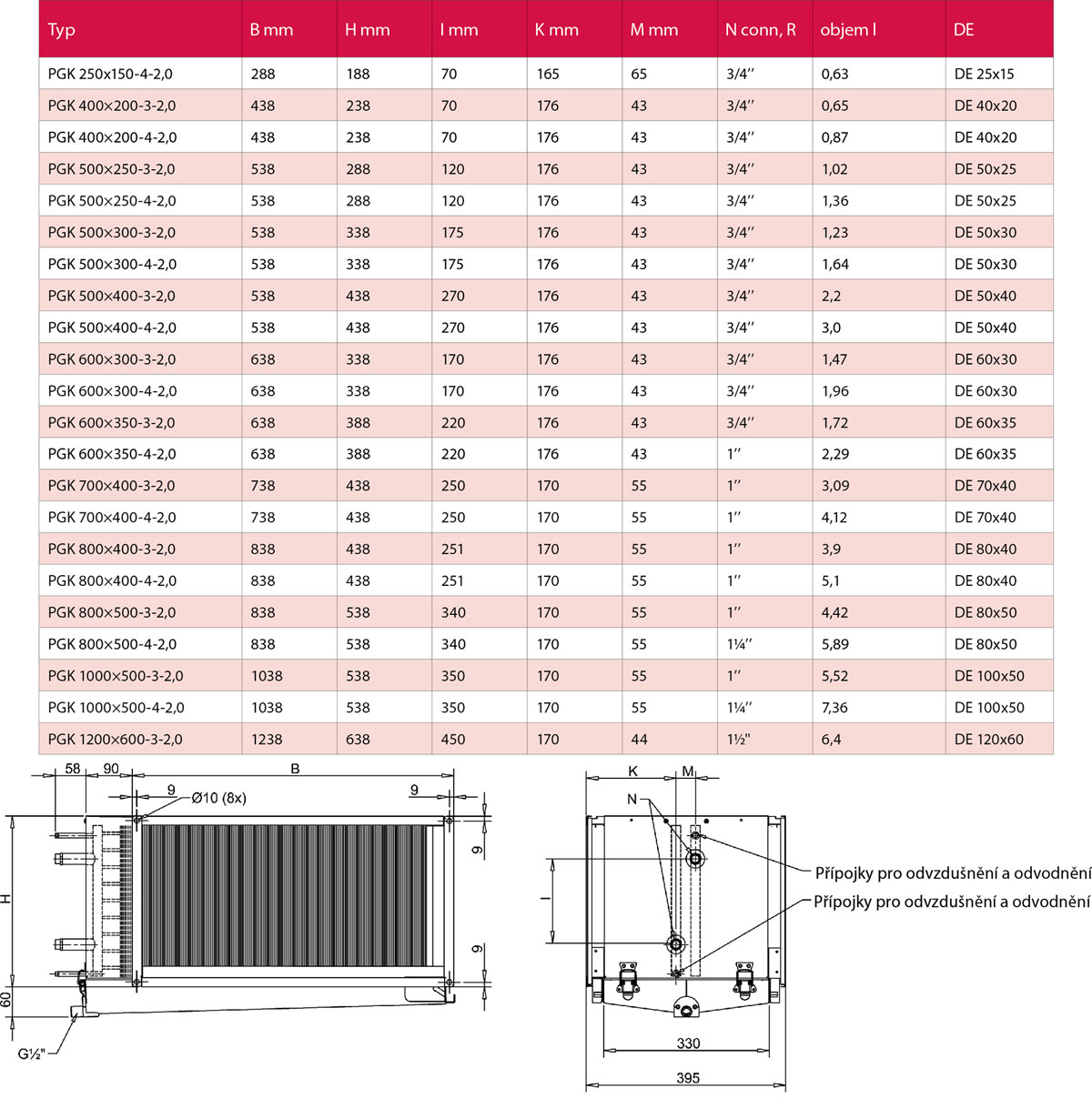

- Připojení: 800mm x 400mm
- Výrobce / Dodavatel: VEAB Heat Tech AB
- Přehled funkce: potrubní, topení, chlazení
Instalace

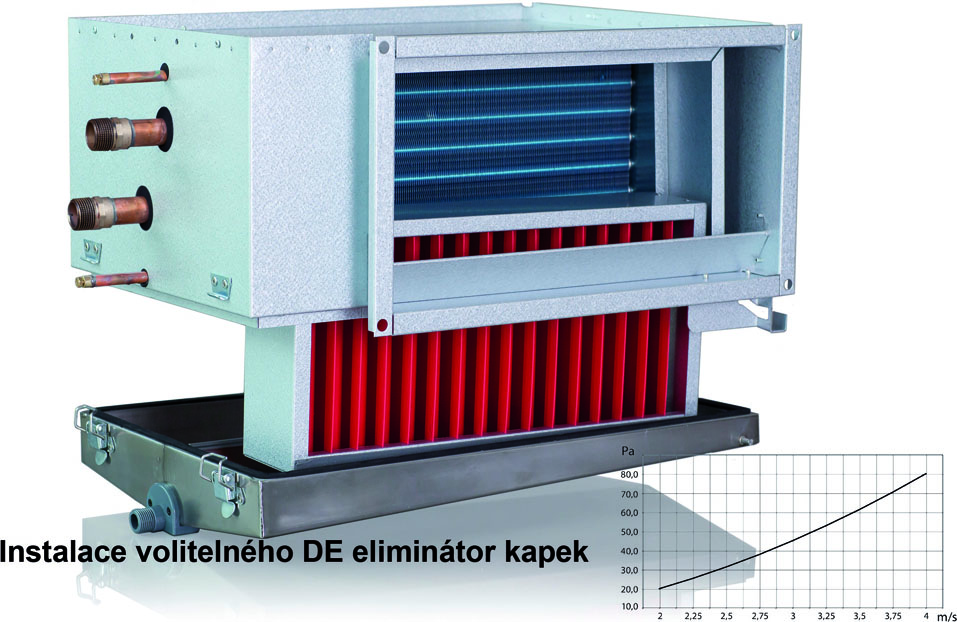

Doporučuje se, aby odlučovač kapek byl na výstupní straně výměníku v případě, že rychlost proudění vzduchu je vyšší než 2,5 m/s. Tím se zabrání, aby kapky vody byly strženy proudem vzduchu ven do potrubního systému. Nahromaděná voda je vypouštěna přes nerezovou ocel odkapáváním kondenzátu. Eliminátor kapek je snadno přístupný, když je odkapávací miska odstraněna. Eliminátor kapek je nutné objednat zvlášť.
