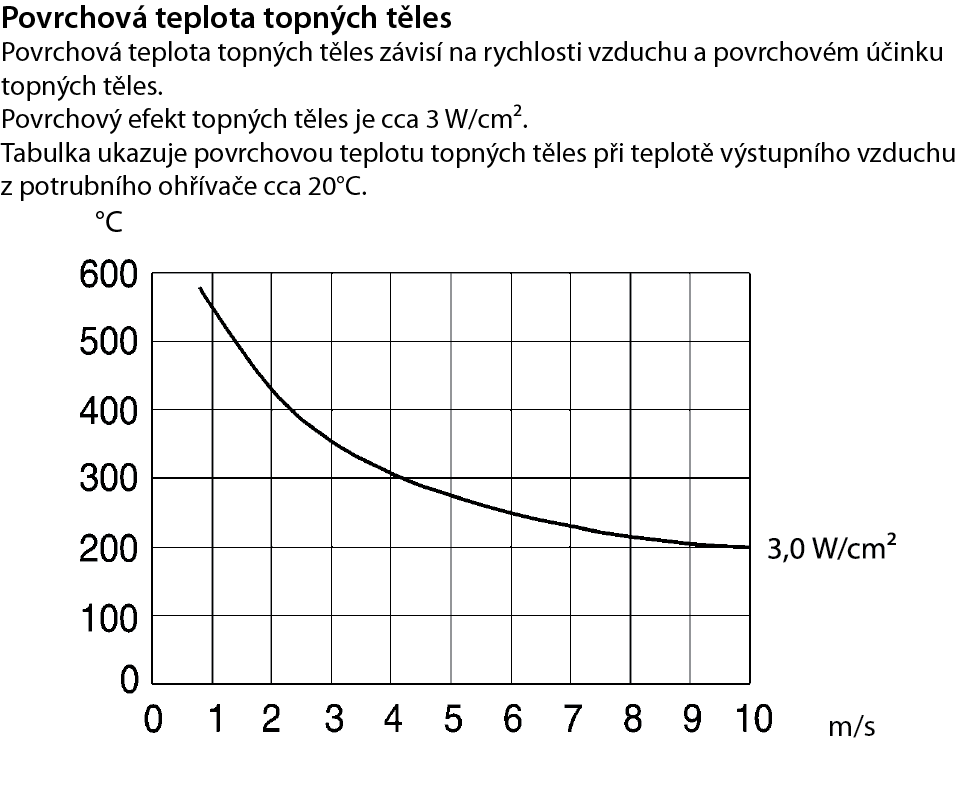

VFL povrchová teplota
VFL instalace
VFL provedení

VTL

Elektricky ohřívače pro montáž do boku potrubí
  • Výkonový rozsah 0,5 kW – 2000 kW
  • Třída ochrany IP43 standardně, IP55 nebo IP65 na vyžádání
  • Integrované řídicí zařízení nebo pro externí zpětnovazební řízení
  • Integrovaná zařízení na ochranu proti přehřátí, alespoň jedno s automatickým resetem a jedno s manuálním resetem
  • Uzavřená nerezová trubková topná tělesa
  • Lze namontovat vodorovně nebo svisle

Cena za ks (bez DPH): -

Cena za ks (s DPH): -

poptávkapříslušenství

Použití

Pravoúhlé potrubní ohřívače jsou dodávány v zakázkových velikostech as výkony do 2000 kW. Používají se k ohřevu přiváděného vzduchu v potrubních systémech, v systémech centrálního větrání a pro různé průmyslové procesy.

Flexibilní výroba umožňuje přesné přizpůsobení potrubních ohřívačů určenému účelu. To může ovlivnit ventilační ohřívače, průmyslové procesy nebo velmi drsná prostředí. To může vyžadovat zvýšenou elektrickou izolaci, nerezové materiály, vysoké požadavky na energii, vysoké teploty a podobně.

Elektricky ohřívače pro montáž do boku potrubí

Funkce

Standardní provedení:

Pouzdro je vyrobeno z ocelového plechu AZ 185 potaženého aluzinkem, který splňuje požadavky korozní třídy C4. Topná tělesa jsou trubková topná tělesa z nerezové oceli EN 1.4301. Připojovací krabice obsahuje všechny svorky potřebné pro elektrické připojení. Pouzdro je dostupné ve čtyřech různých provedeních. Potrubní ohřívače jsou vyráběny s třídou ochrany IP43, ale jsou k dispozici také s IP55 nebo IP65.

Produkty jsou individuálně přizpůsobeny z hlediska velikosti a výkonu.

Ohřívače jsou vhodné pro maximální výstupní teplotu 50 °C, minimální rychlost vzduchu 1,5 m/s a maximální tlak 1000 Pa.

Ochrana proti přehřátí:

Všechny modely potrubních ohřívačů jsou vybaveny minimálně dvěma zařízeními na ochranu proti přehřátí, jedno s automatickým resetem a druhé s ručním resetem. Všechny potrubní ohřívače mají na krytu chladiče resetovací tlačítko ochrany proti přehřátí.

Alarmové relé, přídavné -L:

Všechny modely mohou být vybaveny integrovaným relé s bezpotenciálovým alarmovým kontaktem, který signalizuje, zda se spustila ručně resetovatelná ochrana proti přehřátí. Poplachové relé je standardně součástí modelů -MQXL, -MTXL, -MQYL, -MTYL, -MQCL, -MTCL, -MTUL, -MQUL, -MQEML a -MTEML.

Elektronický průtokový spínač:

Ke každému potrubnímu ohřívači pro max. 40 A třífázový můžete přidat elektronický průtokový spínač. (např. 27 kW, 3x400 V max.). Průtokový spínač nepřetržitě sleduje proudění vzduchu a při poklesu rychlosti vzduchu pod 1,5 m/s ohřívač vypne, čímž zabraňuje přehřátí.

Pokud rychlost vzduchu stoupne nad 1,5 m/s, ohřívač se automaticky zapne, když je potřeba zahřát.

To znamená, že ohřívače s integrovaným průtokovým spínačem splňují požadavky na blokování s ventilátorem/průtokem vzduchu a mohou být instalovány bez vnějšího blokování. Výsledkem je velmi jednoduchá instalace.

Řídící jednotka:

Integrovaný ovladač:

Integrovaný ovladač zajišťuje mimo jiné snadnou instalaci, protože vyžaduje méně kabeláže, což snižuje jak náklady na instalaci, tak riziko nesprávného připojení. Regulátor je elektronický a reguluje výkon pomocí triaku s tzv. časově proporcionálním řízením (technologie impuls/pauza). Výsledkem je velmi přesná regulace teploty. Vzhledem k tomu, že ovládání je elektronické, provoz je zcela tichý a bez opotřebení. Při vyšších výkonech jsou části výkonu regulovány krokovým regulátorem. Teplota je však vždy jemně nastavena pomocí elektronického ovládání impuls/pauza. Panty ve víku usnadňují údržbu a servis.

Následující modely jsou k dispozici s integrovaným ovladačem:

-MTEML /-MQEML / -MTUL / -MQUL, pro jeden nebo dva senzory

Potrubní ohřívače s integrovaným regulátorem teploty, pro pokojová nebo potrubní čidla. Lze také připojit k hlavnímu čidlu v místnosti a čidlu min/max. Čidlo v nasávaném vzduchu.

-MQXL / -MTXL, pro řídicí signál 0...10 V

Potrubní ohřívač s integrovaným regulátorem pro externí řídicí signál 0...10 V.

-MQYL / -MTYL, pro řídicí signál 2...10 V

Kontaktujte nás pro více informací.

-MQCL / -MTCL, pro řídicí signál 4...20 mA

Kontaktujte nás pro více informací.

Modbus

Potrubní ohřívače mohou být vybaveny komunikací Modbus.

Kontaktujte nás pro více informací.

Externí regulátor:

Existují také potrubní ohřívače bez integrovaného ovladače, které lze místo toho doplnit externím ovladačem.

Pro externí ovladač je k dispozici následující model:

-M(L)

Ohřev potrubí je doplněno externím regulátorem teploty nebo termostatem.

Další možnosti:

Kromě standardního tématu existuje několik možností, které lze přizpůsobit tak, aby vyhovovaly vaší aplikaci.

Jiné druhy materiálů:

Pouzdro může být vyrobeno z nerezové oceli EN 1.4301 nebo kyselinovzdorné nerezové oceli EN 1.4404.

Potrubní ohřívače pro výstupní teploty od 51°C do 120°C:

Ochrana proti přehřátí je přizpůsobena provozní teplotě.

Připojovací krabice je proti potrubní části opatřena izolací o tloušťce 25 mm.

Potrubní ohřívače pro výstupní teploty od 121°C do 400°C:

Pouzdro odolné proti kyselinám nebo korozi. Ochranná zařízení proti přehřátí jsou přizpůsobena provozní teplotě. Připojovací krabice je proti potrubní části opatřena izolací o tloušťce 100 mm. Vzduchová mezera mezi potrubím a svorkovnicí. Třída ochrany IP30

Zesílená elektrická izolace:

Aby se zabránilo svodům proudu do země, jsou topná tělesa namontována v elektricky izolačním materiálu. Vhodné pro použití např. v moři.

Signální světla:

Ty jsou připojeny k ruční ochraně proti přehřátí a/nebo provoznímu indikátoru.

zvedací kroužky:

Pro usnadnění instalace mohou být potrubní ohřívače vybaveny závěsnými oky.

Třída ochrany IP55, IP65:

Naše potrubní ohřívače mohou být vyrobeny s třídou ochrany IP55 nebo IP65 namísto standardní třídy ochrany IP43.

Topení ve svorkovnici:

Ve vlhkém prostředí může být ohřívač užitečný, například ke snížení rizika pronikání vlhkosti přes konce topného článku nebo ke snížení rizika kondenzace ve spojovací krabici, když potrubím proudí studený vzduch.

Kruhové připojení:

Pokud požadavek na výkon nebo průměr připojení přesahuje to, co je k dispozici ve standardní řadě našich ohřívačů s kruhovými trubkami CV, vyrábí se ohřívač obdélníkových trubek s kruhovým připojením.

Jiné napětí:

Ohřívače lze vyrobit s různým napětím až 3 × 690 V pro externí řídicí jednotku a až 3 × 500 V pro integrovanou řídicí jednotku.

Integrovaný jistič:

Vyrábí se pouze pro modely s integrovaným ovládacím zařízením.

Tlak nad 1000 Pa:

Kontaktujte VEAB.

Provedení

  • Obdélníkové elektrické potrubní ohřívače s integrovaným ovládacím zařízením pro jeden nebo dva senzory
  • - MTEML
  • Pro připojení k potrubnímu nebo pokojovému čidlu.
  • Požadovaná hodnota je specifikována externě, např. na pokojovém čidle.
  • Lze také připojit ke dvěma čidlům, hlavnímu čidlu v místnosti a čidlu min/max. Čidlo v nasávaném vzduchu.
  • Senzory je nutné objednat samostatně. Obsahuje bezpotenciálový alarmový kontakt, který indikuje, zda se aktivovala ručně resetovatelná ochrana proti přehřátí.
  • -MTEML je k dispozici až do 635 ampér (440 kW, 3 x 400 V).
  • - MQEML
  • Stejné jako MTEML, plus integrovaný elektronický spínač proudění vzduchu, který vypíná ohřívač při rychlosti vzduchu nižší než 1,5 m/s.
  • - MQEML je k dispozici s až 40 ampéry (27 kW, 3 x 400 V)
  • - MTUL
  • Pro připojení k čidlu, např. potrubnímu čidlu přiváděného vzduchu.
  • Požadovaná hodnota se nastavuje na krytu ohřívače potrubí.
  • Obsahuje bezpotenciálový alarmový kontakt, který indikuje, zda se aktivovala ručně resetovatelná ochrana proti přehřátí. Senzory je nutné objednat samostatně.
  • - MTUL je k dispozici až do 635 ampér (440 kW, 3 x 400 V).
  • -MQUL
  • Stejné jako MTUL, plus integrovaný elektronický spínač proudění vzduchu, který vypíná ohřívač při rychlosti vzduchu nižší než 1,5 m/s.
  • Ohřívače MQUL jsou k dispozici až do 40 ampér (27 kW, 3 x 400 V).
  • Obdélníkové elektrické potrubní ohřívače s integrovaným ovládacím zařízením
  • pro externí řídicí signál 0…10V
  • - MQXL
  • Pro připojení k externímu řídicímu signálu 0...10 V.
  • Obsahuje bezpotenciálový alarmový kontakt, který indikuje, zda se aktivovala ručně resetovatelná ochrana proti přehřátí.
  • Ohřívač má integrovaný elektronický průtokový spínač
  • (viz strana 2).
  • - MQXL jsou k dispozici s až 40 A 3fázové (27 kW 3×400 V).
  • - MTXL
  • Pro připojení k externímu řídicímu signálu 0...10 V.
  • Obsahuje bezpotenciálový alarmový kontakt, který indikuje, zda se aktivovala ručně resetovatelná ochrana proti přehřátí.
  • -MTXL jsou k dispozici s výkonem až 440 kW.
  • Obdélníkové elektrické potrubní ohřívače pro externí ovládací zařízení
  • -M
  • Pro externí zpětnovazební řízení se nejlépe hodí regulátor PULSER nebo TTC.
  • Výběr edice
  • Celkový výkon pro potrubní ohřívače pro externí ovládací zařízení lze libovolně volit od 0,5 kW. Výkon lze rozdělit do libovolného počtu výkonových stupňů, minimálně 0,3 kW a maximálně 43 kW na výstupní stupeň (63 A).
  • Úrovně připojení
  • výchozí
  • Hlavní napětí 400 VAC 3 fáze.
  • 0,3-3,5kW: 400VAC 2 fáze.
  • 3,6-43,0 kW: 400 VAC 3 fáze.
  • Síťové napětí 230 VAC 3-fáz.
  • 0,3-1,99 kW: 230 VAC 1-fáz.
  • 2,0-25,0 kW: 230 VAC 3 fáze.
  • Na požádání
  • 0,3-3,6 kW: 230 VAC 1-fáz.
  • 0,3-6,0 kW: 400 VAC 2 fáze.
  • 1,0-43,0 kW: 400 VAC 3-ph. nebo 230 VAC 3-fázové.
  • Krytí: IP43 standardní nebo IP55 nebo IP65
  • Maximální teplota vzduchu: standardní 50°C max. 400°C
  • Maximální teplota oblast: s regulace 30°C / bez regulace 40°C
  • Topný výkon: 2000 kW od 0,5 ÷ 2000 kW
  • Připojení: 250mm x 200mm do 3000mm x 3000mm
  • Výrobce / Dodavatel: VEAB Heat Tech AB
  • Přehled funkce: potrubní, do standardní 50°C max. 400°C, IP43 standardní nebo IP55 nebo IP65, 250mm x 200mm do 3000mm x 3000mm

Instalace

Instalace:

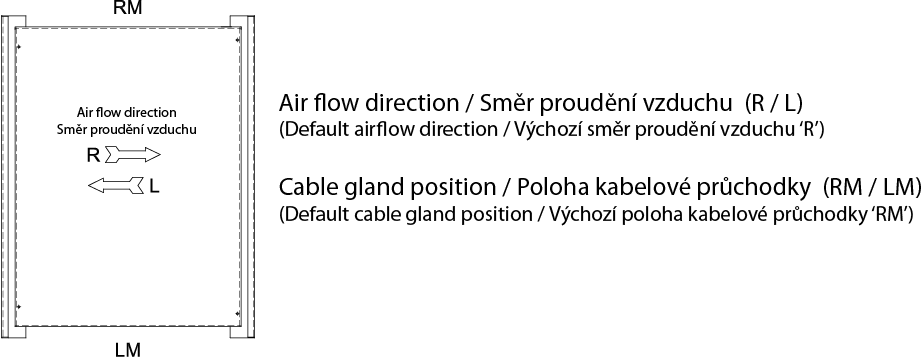

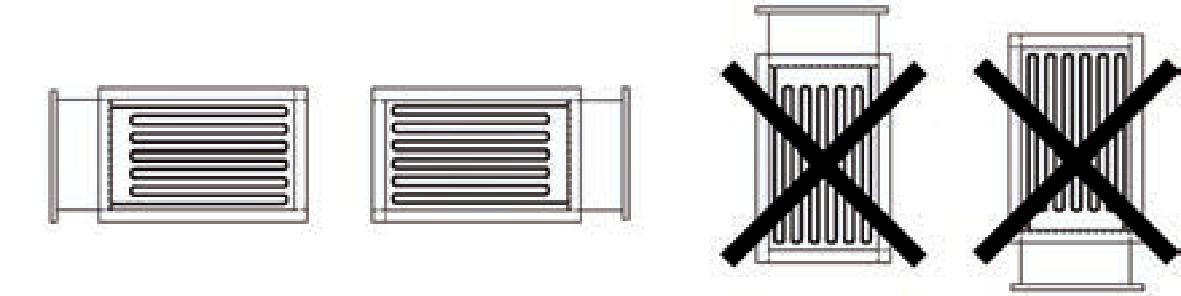

Tyto potrubní ohřívače lze namontovat do vodorovného nebo svislého potrubí. Proud vzduchu ohřívačem potrubí musí sledovat směrovou šipku na krytu ohřívače potrubí. U vodorovného potrubí může být spojovací krabice umístěna vpravo nebo vlevo, ale ne nahoře nebo dole. Potrubní ohřívač musí být instalován tak, aby do něj proudil rovnoměrný proud vzduchu po celé ploše. Doporučujeme, aby vzdálenost k ohybům potrubí, ventilátorům, klapkám atd. Nebo od nich byla minimálně stejná jako diagonální rozměr ohřívače potrubí, tzn. H. od rohu k rohu v potrubní části ohřívače.

Uzamykání ventilátorem/prouděním vzduchu:

Elektrické potrubní ohřívače musí být vždy instalovány tak, aby byly vzájemně propojeny s ventilátorem vhánějícím vzduch do potrubí nebo s proudem vzduchu procházejícím ohřívačem.

Napájení potrubního ohřívače musí být přerušeno, když se vypne ventilátor nebo se zastaví proudění vzduchu. U výkonů nad 30 kW doporučujeme nechat ventilátor běžet alespoň 3 minuty, než jej vypnete.

Modely s integrovaným elektronickým průtokovým spínačem splňují požadavek na blokování ventilátoru/proudění vzduchu a lze je instalovat bez externího blokování.

Modely -MTEML, -MTUL a -MTXL s výkonem až 27 kW 3×400 V mají na desce přípojku pro připojení tlakového nebo průtokového spínače. U výkonů větších než 27 kW musí být ohřívač zablokován přes vstupní řídicí obvod. Model -M musí být vždy spárován se vstupním napájecím zdrojem.

Minimální rychlost vzduchu a počáteční teplota:

Standardně jsou potrubní ohřívače dimenzovány na minimální průtok vzduchu 1,5 m/s a maximální provozní teplotu odpadního vzduchu 50°C.

Okolní teplota během provozu:

Bez integrované řídicí jednotky = max. 40°C.

S integrovanou řídicí jednotkou = max. 30°C.

Schválení:

Ohřívače do 1000 kW jsou testovány a schváleny společností Intertek Semko AB v souladu s následujícími směrnicemi:

Směrnice LVD: EN 60335-1 a EN 60335-2-30

Směrnice EMC: EN 61000-6-3 a EN 61000-6-1

Směrnice EMF: EN 62233

Výkony pod 1000 kW jsou opatřeny označením S a CE.

Výkony nad 1000 kW jsou označeny CE.
