Box EC 60x35-1

Vhodné pro přívodní a odvodní větrací systémy instalované v komerčních, kancelářských a jiných veřejných nebo průmyslových prostorách.

Plně regulovatelná rychlost ventilátoru pro energeticky úsporné větrací systémy.

Kompatibilní s obdélníkovými vzduchovody o rozměrech 300x150 až 1000x500 mm.

Konstrukce:

Pouzdro z pozinkované oceli odolné vůči atmosférickým vlivům.

Ventilátor je určen pro nepřetržitý provoz, vždy připojený k elektrické síti.

Vybaven standardními 20mm přírubami pro připojení k obdélníkovým vzduchovodům.

Kryt na skříni pro kontrolu a údržbu.

Motor/oběžné kolo:

Vysoce účinný stejnosměrný EC motor s externím rotorem a dozadu zahnutými lopatkami. Technologie EC splňuje moderní požadavky na energeticky úsporné a regulovatelné větrání a poskytuje až 35% úsporu energie ve srovnání s asynchronními motory.

EC motor zajišťuje plně regulovatelný rozsah otáček ventilátoru a má integrovanou ochranu proti přehřátí s automatickým restartem.

Oběžné kolo je dynamicky vyvážené.

Ventilátor je kompatibilní s elektrickými sítěmi 50 Hz a 60 Hz a maximální otáčky nezávisí na frekvenci elektrické sítě.

Regulace otáček:

Otáčky ventilátoru jsou řízeny řídicím signálem 0÷10 V z následujících zdrojů:

• integrovaný nebo externí regulátor otáček;

• regulátor se senzory;

• centrální systém BMS (Building Management System).

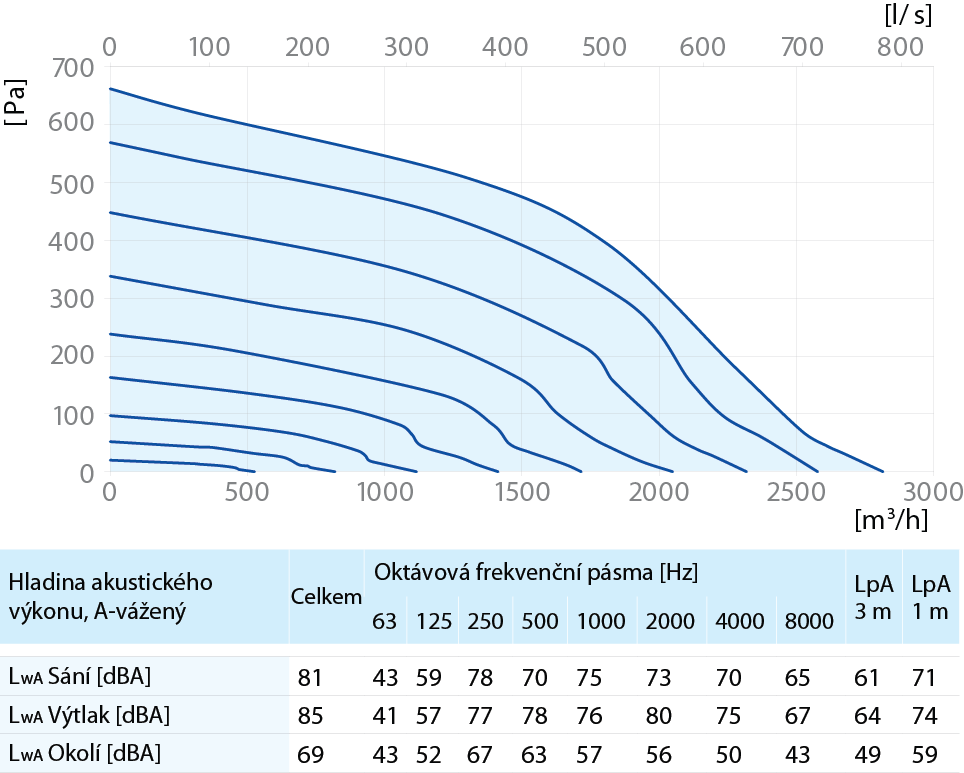

• Max. množství vzduchu: 2.815 m³/h při 0 Pa
• Elektrické napětí: 1/N/PE 50Hz 230 V proud 2,62 A
• Výkon motoru(ů): 0,361 kW 2000 ot./min
• Stupně rychlostí: Proměnnými otáčkami
• Krytí: IP54
• Maximální trvalá teplota vzduchu: -25 ÷ +50°C
• Rozměry: 650mm x 640mm x 457mm
• Váha: 25,2 kg
• Připojení: 600mm x 350mm
• Materiál: Pozinkovaná ocel
• Výrobce / Dodavatel: Blauberg Ventilatoren GmbH
• Číslo dílu výrobce: 8052286
• Regulační systém: Řízením otáček pomocí signálu 0-10 VDC nebo potenciometr
• NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 splňující
• Deklarovaná typologie: NRVU Jednosměrná
• Typ pohonu: Proměnnými otáčkami
• Typ systému zpětného získávání tepla: Žádný
• Přehled funkce: radiální, potrubní, dozadu zahnuté lopatky, EC motor, IP54

Ventilátor je určen pro montáž do obdélníkových vzduchovodů a lze jej instalovat v libovolné poloze.

Příruby ventilátoru jsou k vzduchovodům připojeny pomocí šroubů zasunutých do otvorů v přírubách. Vhodné pro montáž do kulatého potrubí na sací přírubu s redukcí kulaté příruby (k dispozici na samostatnou objednávku). Pokud se k připojení ventilátoru k vzduchovodům používají flexibilní spojky tlumící vibrace, zajistěte upevnění k montážním konstrukcím pomocí podpěr nebo konzol. Při montáži zajistěte dostatek prostoru pro přístup ke krytu pro budoucí servisní práce.
