Box 40x20 2E

Systémy přívodu a odvodu vzduchu v různých místnostech. Kompatibilní s obdélníkovými vzduchovody od 400 x 200 do 1000 x 500 mm.

Konstrukce:

Povětrnostně odolná, pozinkovaná ocelová skříň.

Ventilátor je určen pro nepřetržitý provoz.

Vybaven standardními 20mm připojovacími přírubami pro připojení k obdélníkovým větracím potrubím.

Přístupové panely na skříni pro kontrolu a údržbu.

Ventilátor je vybaven integrovanou svorkovnicí s externě vedeným, utěsněným napájecím kabelem pro připojení k síti.

Motor:

Dvou- nebo čtyřpólový asynchronní motor s externím rotorem a odstředivým oběžným kolem s dozadu zahnutými lopatkami.

Jednofázový (E) nebo třífázový (D) motor.

Kuličková ložiska pro delší životnost.

Dynamicky vyvážené oběžné kolo.

Ochrana proti přehřátí je zajištěna vestavěnými tepelnými spínači s automatickým restartem nebo externími kabelovými svorkami pro připojení k externím ochranným ovládacím prvkům.

Připojovací kabely tepelného spínače jsou určeny pro připojení k příslušnému obvodu stykače, nadproudového relé nebo odpovídajícím svorkám autotransformátoru nebo tyristorového regulátoru otáček.

Regulace otáček:

Plynulá regulace otáček s externím tyristorovým regulátorem nebo kroková regulace otáček s externím autotransformátorem (obojí k dispozici samostatně).

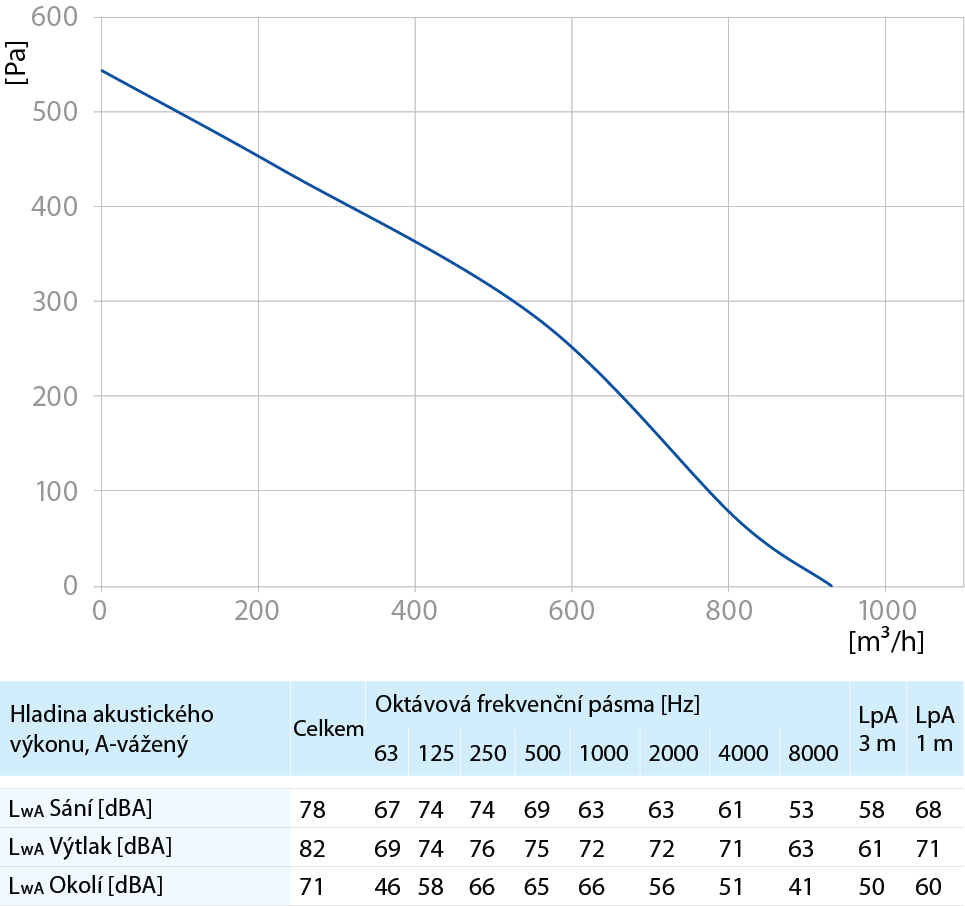

• Max. množství vzduchu: 930 m³/h při 0 Pa
• Elektrické napětí: 1/N/PE 50Hz 230 V proud 0,6 A
• Výkon motoru(ů): 138 W 2600 ot./min
• Stupně rychlostí: 1
• Krytí: IP44
• Maximální trvalá teplota vzduchu: -25 ÷ +45°C
• Hladina hluku: 58 / 61 / 50 LpA 3m Sání / Výtlak / Okolí
• Váha: 11,25 kg
• Připojení: 400mm x 200mm
• Materiál: Pozinkovaná ocel
• Výrobce / Dodavatel: Blauberg Ventilatoren GmbH
• Číslo dílu výrobce: 8013782
• NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 splňující
• Deklarovaná typologie: NRVU Jednosměrná
• Typ pohonu: Vícerychlostní s externí regulátor
• Typ systému zpětného získávání tepla: Žádný
• Přehled funkce: radiální, potrubní, dozadu zahnuté lopatky, IP44, kuličková ložiska

Ventilátor je určen pro instalaci do obdélníkových vzduchovodů a lze jej instalovat v libovolné poloze.

Příruby ventilátoru se k vzduchovodům připojují pomocí šroubů zasunutých do otvorů v přírubách.

Ventilátor lze instalovat do kulatých vzduchovodů pomocí kulaté redukce (prodává se samostatně) na sací přírubě.

Při použití flexibilních konektorů tlumících vibrace k připojení ventilátoru k vzduchovodům musí být ventilátor upevněn k montážní konstrukci pomocí podpěr nebo konzol.

Během instalace ponechte dostatek prostoru pro přístup ke krytu pro údržbářské práce.
