Centro-M EC 250

Systémy přívodu a odvodu vzduchu pro různé místnosti. Přímá instalace do vzduchovodů. Pro konstrukci energeticky úsporných a regulovatelných větracích systémů. Kompatibilní s kulatými vzduchovody o průměru 100 až 400 mm.

Konstrukce:

Pouzdro je vyrobeno z oceli se speciálním polymerovým povlakem.

Aerodynamicky tvarované pouzdro.

Externí svorkovnice pro připojení k elektrické síti.

Motor:

Vysoce účinný stejnosměrný EC motor s externím rotorem a dozadu zahnutými lopatkami.

Technologie EC splňuje současné požadavky na energeticky úsporné a regulovatelné větrání a umožňuje až 35% úsporu energie ve srovnání s asynchronními motory.

EC motor zajišťuje plně regulovatelný rozsah otáček ventilátoru a je vybaven integrovanou ochranou proti přehřátí s automatickým restartem.

EC motor je vybaven díly s nízkým třením a nízkým opotřebením, jako jsou kondenzátor a kartáče. Místo toho se používá bezúdržbová EC regulační elektronika.

Oběžné kolo je dynamicky vyvážené.

Ventilátor je kompatibilní se sítěmi 50 Hz a 60 Hz a maximální otáčky jsou nezávislé na frekvenci sítě.

Provoz a regulace otáček:

Otáčky ventilátoru jsou regulovány pomocí řídicího signálu 0–10 V z následujících zdrojů:

• Integrovaný nebo externí regulátor otáček

• Řízení na bázi senzorů

• Centrální systém řízení budovy

Hodnota řídicího signálu se mění v závislosti na teplotě vzduchu, tlaku, koncentraci kouře a dalších parametrech.

Když se hodnota signálu změní, ventilátor s EC motorem upraví své otáčky a dodá požadovaný objem vzduchu do ventilačního systému.

Počítačový systém řízení budovy (BMS) umožňuje propojení více EC motorů a přesné, individuální řízení každého ventilátoru.

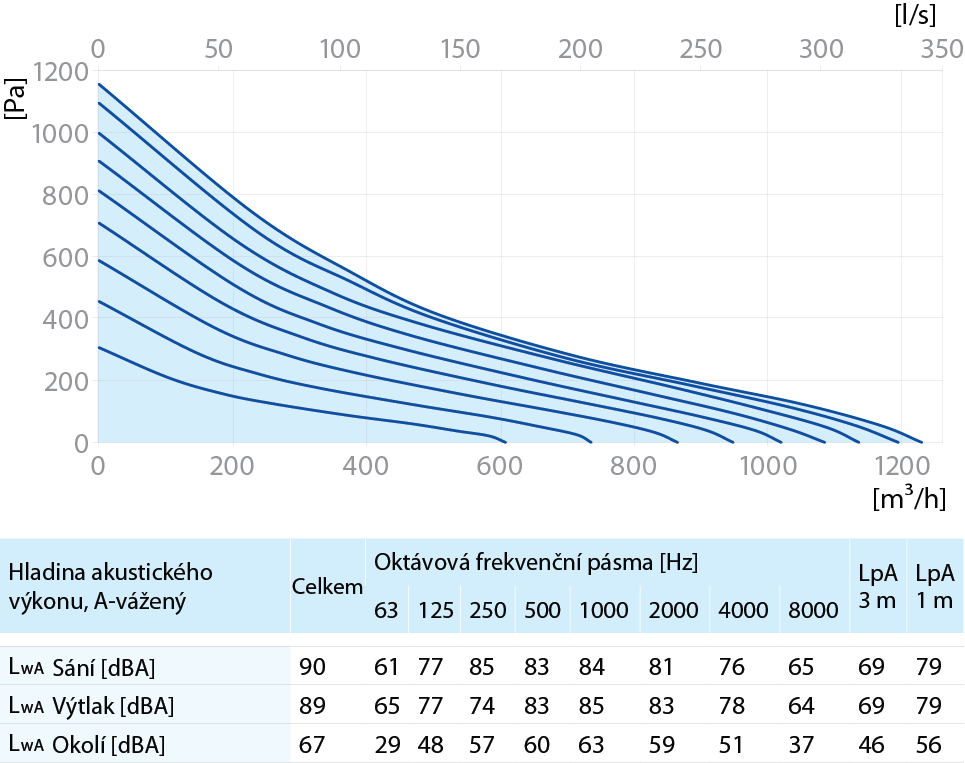

• Max. množství vzduchu: 1.230 m³/h při 0 Pa
• Elektrické napětí: 1/N/PE 50Hz 230 V proud 1,15 A
• Výkon motoru(ů): 164 W 2900 ot./min
• Stupně rychlostí: Proměnnými otáčkami
• Krytí: IPX4
• Maximální trvalá teplota vzduchu: -25 ÷ +60°C
• Maximální teplota oblast: -25 ÷ +40°C
• Hladina hluku: 69 / 69 / 46 LpA 3m Sání / Výtlak / Okolí
• Váha: 5,09 kg
• Připojení: Ø250mm
• Materiál: Ocel
• Výrobce / Dodavatel: Blauberg Ventilatoren GmbH
• Regulační systém: Řízením otáček pomocí signálu 0-10 VDC nebo potenciometr
• Přehled funkce: radiální, potrubní, dozadu zahnuté lopatky, EC motor, IPX4, proměnnými ot., kuličková ložiska

Montážní poloha je možná libovolná. Ventilátory s připojovacím průměrem od 100 do 315 mm se montují na stěnu nebo strop pomocí standardně dodávaných montážních konzol. Ventilátory s připojovacím průměrem 355 a 400 mm se montují pomocí montážních konzol připevněných ke skříni. Pružné vzduchové kanály se k tryskám ventilátoru připevňují pomocí svorek.
