inWave EC 150/160

Systémy přívodu a odvodu vzduchu pro různé místnosti s vysokými požadavky na nízkou hladinu hluku.

Pro větrací potrubí, která vyžadují vysoký tlak, silný proud vzduchu a nízkou hladinu hluku.

Vlastnosti:

Ventilátory inWave EC se vyznačují speciálně odhlučněnou skříní, která zajišťuje tichý provoz a vynikající aerodynamické vlastnosti.

Ventilátory inWave EC kombinují všestrannost a vynikající výkon axiálních a odstředivých ventilátorů, generují silný proud vzduchu a vysoký tlak a zároveň si zachovávají charakteristickou energetickou účinnost a citlivost EC motorů.

Více ventilátorů lze integrovat do jednoho řízeného systému s zpětnou vazbou ze senzorů a regulací otáček v celém dynamickém rozsahu.

Provedení:

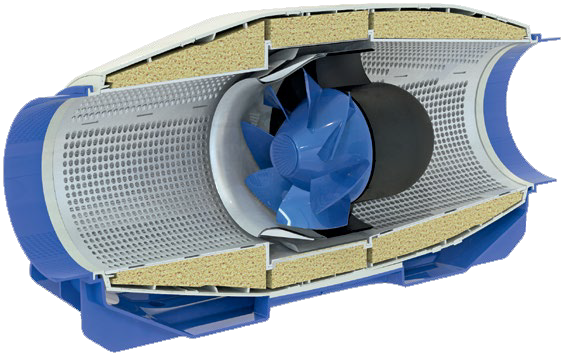

Skříň je vyrobena z vysoce kvalitního, odolného plastu a je uvnitř vyplněna 50 mm silnou tepelně-zvukovou izolační vrstvou z minerální vlny.

Speciální vnitřní perforace skříně a zvukově izolační materiál absorbují zvuk v celém frekvenčním rozsahu.

Diagonální oběžné kolo vyrobené z vysoce kvalitního plastu.

Difuzor, speciálně profilované oběžné kolo a vodicí lopatky zajišťují vysoký výkon a vysoký tlak s nízkou hladinou hluku.

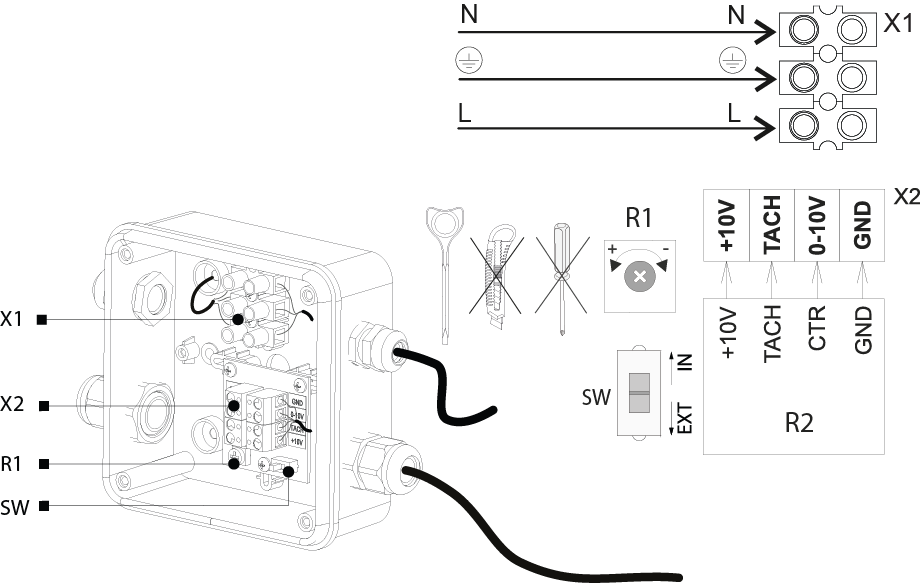

Vnější, vzduchotěsná svorkovnice na skříni ventilátoru pro napájení.

Upevňovací konzole na skříni ventilátoru pro instalaci na podlahu, stěnu nebo strop.

Motor:

Vysoce účinný stejnosměrný EC motor.

Technologie EC umožňuje energeticky úsporné a regulovatelné větrání, které ve srovnání s asynchronními motory šetří až 35 % energie.

Motor EC zajišťuje plně regulovatelný rozsah otáček ventilátoru a je vybaven integrovanou ochranou proti přehřátí s automatickým restartem.

Motory EC se vyznačují nízkým třením a minimálním opotřebením dílů, jako jsou kondenzátory a kartáče. Místo toho se používá bezúdržbová řídicí deska EC.

Oběžné kolo je dynamicky vyvážené.

Ventilátor je kompatibilní se sítěmi 50 Hz a 60 Hz a maximální otáčky jsou nezávislé na frekvenci sítě.

Regulace otáček:

Otáčky jsou regulovány pomocí řídicího signálu 0–10 V z následujících zdrojů:

• Integrovaný nebo externí regulátor otáček

• Řízení na bázi senzorů. Hodnota řídicího signálu se mění v závislosti na teplotě vzduchu, tlaku, koncentraci kouře a dalších parametrech.

Když se hodnota signálu změní, ventilátor s motorem EC upraví otáčky a dodá požadovaný objem vzduchu do ventilačního systému.

Modifikace a volitelné doplňky:

FR1: Plynule regulovatelný regulátor otáček od 0 do 100 % a napájecí kabel se zástrčkou.

G1: Regulátor otáček, regulátor teploty s externím teplotním čidlem (délka kabelu 4 m), napájecí kabel se zástrčkou.

Modifikace G1 umožňuje automatickou regulaci otáček v závislosti na vnitřní teplotě. Optimální řešení větrání pro místnosti, které vyžadují stálou regulaci teploty, jako jsou skleníky, oranžerie atd.

W: Napájecí kabel se zástrčkou.

• Izolační materiál: Minerální vlna

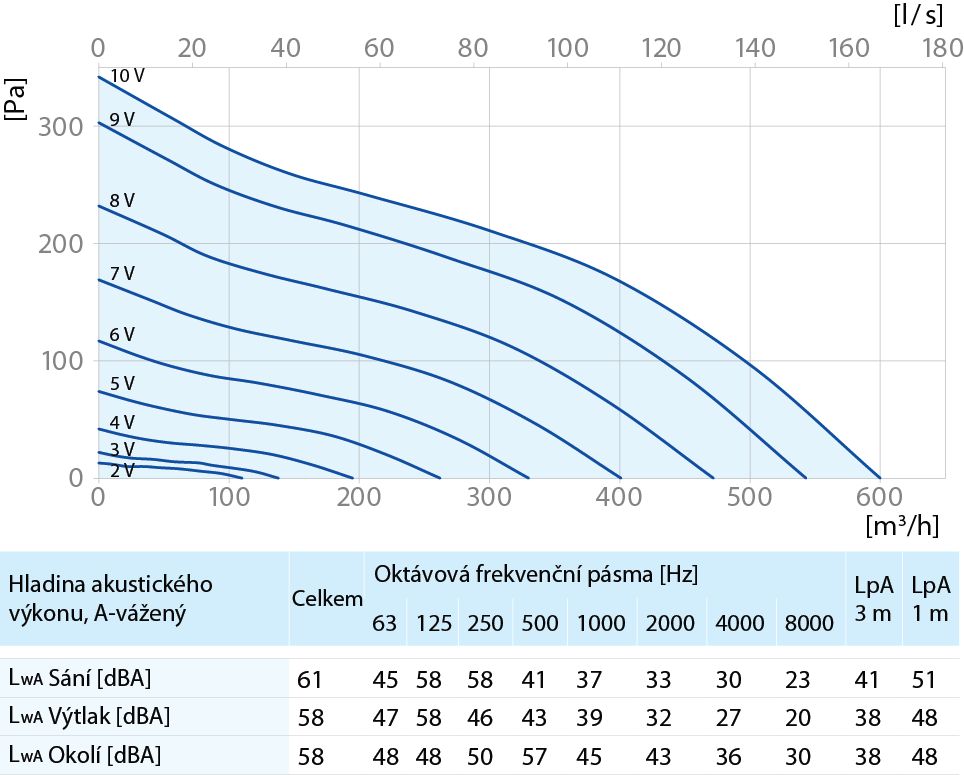

• Max. množství vzduchu: 600 m³/h při 0 Pa
• Elektrické napětí: 1 230 V proud 0,48 A
• Výkon motoru(ů): 55 W 3390 ot./min
• Krytí: IP44
• Maximální trvalá teplota vzduchu: -25 ÷ +55°C
• Hladina hluku: 41 / 38 / 38 LpA 3m Sání / Výtlak / Okolí
• Váha: 5 kg
• Připojení: Ø150mm/Ø160mm
• Izolace: 50 mm
• Číslo dílu výrobce: 8087493
• Regulační systém: Integrovaný potenciometr pro nastavení požadovaného výkonu nebo externí ovládání pomocí signálu 0-10V nebo potenciometrem
• NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 splňující
• Deklarovaná typologie: Jednosměrná
• Typ pohonu: Proměnnými otáčkami
• Typ systému zpětného získávání tepla: Žádný
• Přehled funkce: proměnnými ot., izolace, IP44, EC motor, tichý provedení, potrubní, diagonální, kuličková ložiska

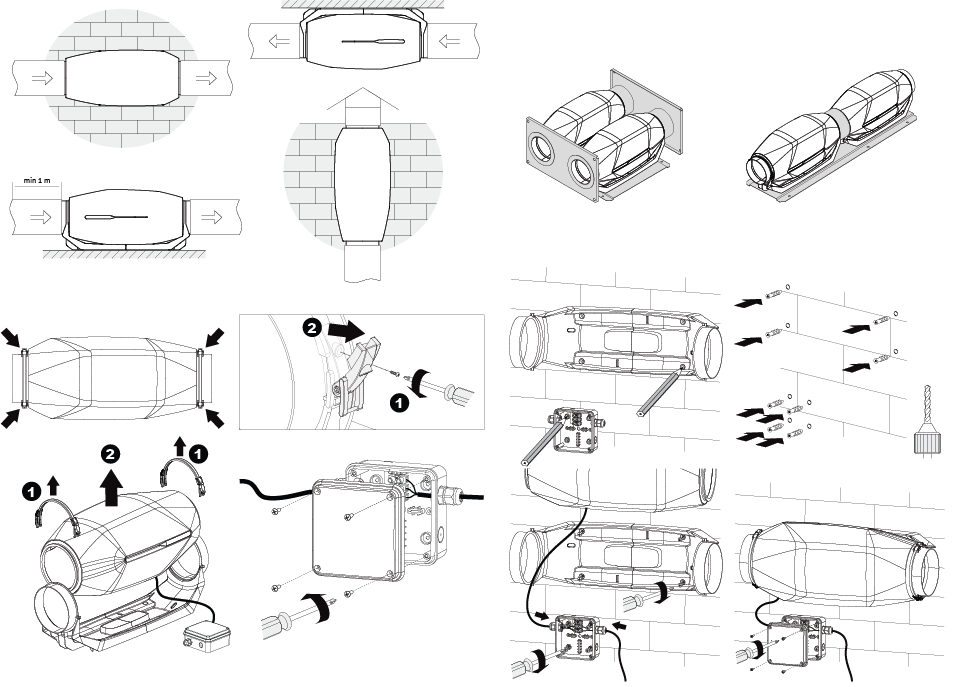

Díky kompaktnímu provedení je ventilátor ideálním řešením pro instalaci ve stísněných prostorech.

Ventilátor lze instalovat v jakékoli části ventilačního systému, od vstupu až po konec potrubního systému, dle pokynů k instalaci.

Montáž na stěnu nebo strop pomocí speciálního držáku na krytu ventilátoru.
