inWave 100/125

Systémy přívodu a odvodu vzduchu pro různé místnosti s vysokými požadavky na nízkou hladinu hluku.

Pro větrací potrubí, která vyžadují vysoký tlak, silný proud vzduchu a nízkou hladinu hluku.

Konstrukce:

Pouzdro je vyrobeno z vysoce kvalitního, odolného plastu a je vyplněno 50 mm silnou vrstvou minerální vlny, která zajišťuje tepelnou a zvukovou izolaci.

Speciální vnitřní perforace pouzdra a zvukově izolační materiál zajišťují širokopásmovou absorpci zvuku.

Oběžné kolo se smíšeným prouděním je vyrobeno z vysoce kvalitního plastu.

Difuzor, speciálně profilované oběžné kolo a rozváděcí lopatky zajišťují vysoký výkon a vysoký tlak s nízkou hladinou hluku.

Na pouzdře ventilátoru je umístěna externí, vzduchotěsná svorkovnice pro napájení.

Montážní konzole jsou umístěny na pouzdře ventilátoru pro instalaci na podlahu, stěnu nebo strop.

Motor:

Jednofázový, třírychlostní, vysoce účinný, nízkoenergetický motor s kuličkovými ložisky.

Ochrana proti přehřátí pomocí integrovaných tepelných spínačů.

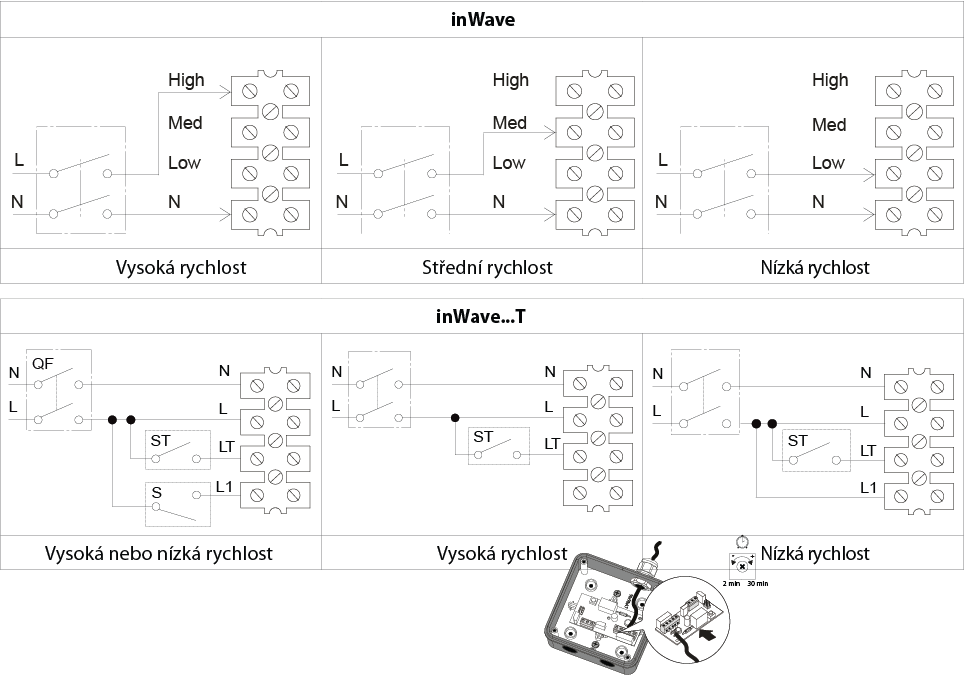

Regulace otáček:

Volba otáček pomocí integrovaného spínače otáček (US verze) nebo externího regulátoru otáček (speciálně objednané příslušenství).

Plynulá regulace otáček je možná buď integrovaným regulátorem otáček (verze FR1), nebo externím tyristorovým či transformátorovým regulátorem otáček (speciálně objednané příslušenství) při připojení ke svorce maximálních otáček.

Modifikace a volitelné doplňky:

T: Doba doběhu nastavitelná od 2 do 30 minut.

US: Třístupňový přepínač otáček.

FR1: Plynulý regulátor otáček nastavitelný od 0 do 100 % a napájecí kabel se zástrčkou.

G1: Regulátor otáček, regulátor teploty s externím teplotním čidlem (délka kabelu 4 m), napájecí kabel se zástrčkou.

Modifikace G1 umožňuje automatickou regulaci otáček v závislosti na vnitřní teplotě. Optimální řešení větrání pro místnosti, které vyžadují konstantní regulaci teploty, jako jsou skleníky, oranžerie atd.

W: Napájecí kabel se zástrčkou.

• Izolační materiál: Minerální vlna

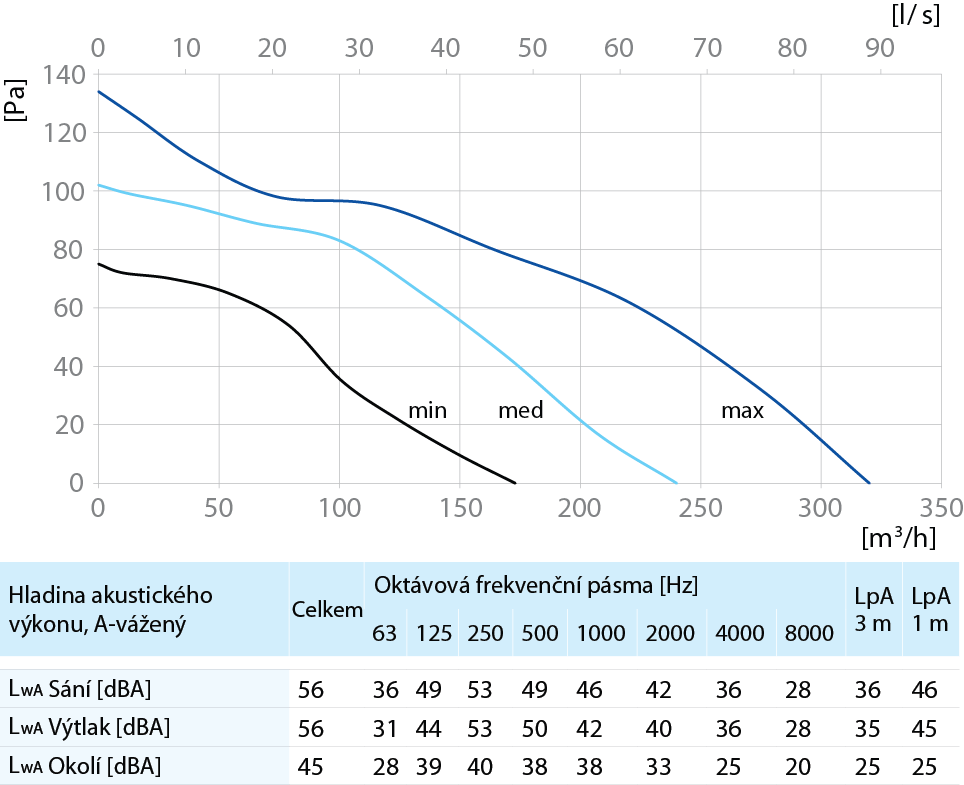

• Max. množství vzduchu: 220 / 320 m³/h při 0 Pa
• Elektrické napětí: 1/N 50Hz 230 V proud 0,15/0,16 A
• Výkon motoru(ů): 32/34W 2362/2356 ot./min
• Stupně rychlostí: 3
• Krytí: IP44
• Maximální trvalá teplota vzduchu: -25 ÷ +55°C
• Hladina hluku: 100mm 36 / 35 / 27 / 125mm 36 / 35 / 25 Lpa 3m Sání / Výtlak / Okolí
• Váha: 3,6 kg
• Připojení: Ø125mm/Ø100mm
• Izolace: 50 mm
• Výrobce / Dodavatel: Blauberg Ventilatoren GmbH
• Číslo dílu výrobce: 8087462
• NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 splňující
• SEC, vypočtená pro průměrné klimatické podmínky (Chladné / Průměrné / Teplé): -54,0 / -26,9 / -11,4 kWh/(m².a), třídy spotřeby energie B (2016)
• Deklarovaná typologie: RVU Jednosměrná
• Typ pohonu: Vícerychlostní
• Typ systému zpětného získávání tepla: Žádný
• Elektrický příkon pohonu ventilátoru včetně zařízení pro ovládání motoru při maximálním průtoku: 34W
• Hladina akustického výkonu vyzařovaného skříní: 28 LwA
• Referenční průtok: 0,06 m³/s
• Referenční tlakový rozdíl: 0 Pa
• SPI: 0,11 W/(m³/h)
• Řízení větrání [CTRL]: 0,65
• Přehled funkce: diagonální, potrubní, tichý provedení, IP44, tříotáčkový, izolace, kuličková ložiska

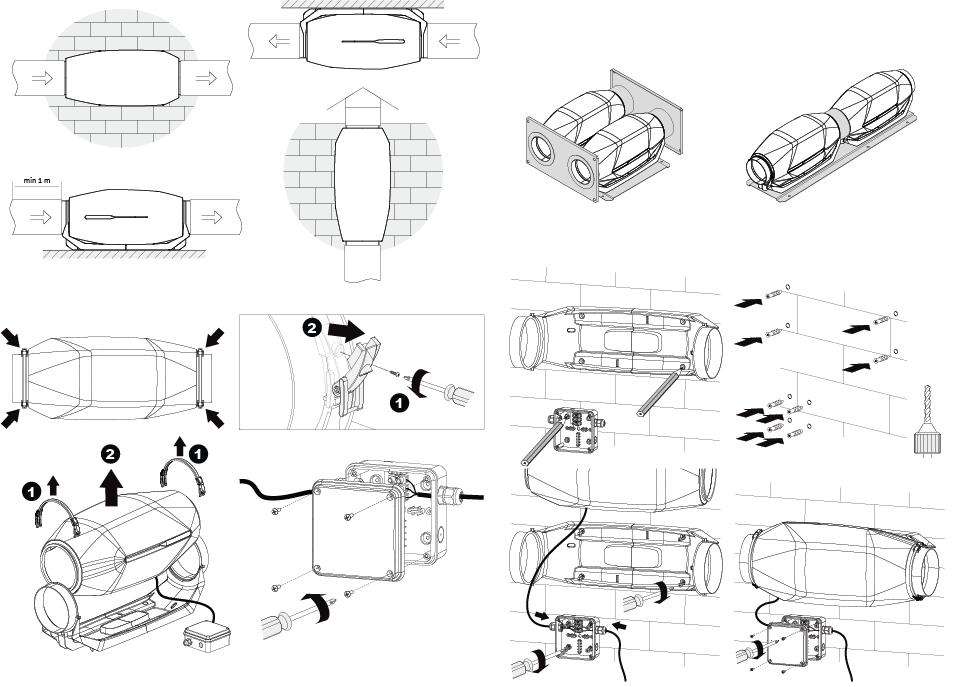

Díky kompaktnímu provedení je ventilátor ideálním řešením pro instalaci ve stísněných prostorech.

Ventilátor lze instalovat v jakékoli části ventilačního systému, od vstupu až po konec potrubního systému, dle pokynů k instalaci.

Montáž na stěnu nebo strop pomocí speciálního držáku na krytu ventilátoru.
