Iso-Primo EC 200

Systémy přívodu a odvodu vzduchu pro různé místnosti s vysokými požadavky na nízkou hladinu hluku.

Pro větrací potrubí, která vyžadují vysoký tlak, silný proud vzduchu a nízkou hladinu hluku.

Konstrukce:

Pouzdro je vyrobeno z pozinkované oceli a vyplněno 30 mm akustickou pěnou.

Oběžné kolo se smíšeným prouděním je vyrobeno z vysoce kvalitního plastu.

Speciálně navržený difuzor, oběžné kolo a usměrňovač proudění vzduchu na výstupu ventilátoru zajišťují rovnoměrné rozložení proudění vzduchu a umožňují optimální kombinaci vysokého výkonu, vysokého tlaku a nízké hladiny hluku.

Externí vzduchotěsná svorkovnice na skříni ventilátoru pro napájení.

Montážní konzole na skříni ventilátoru pro montáž na strop.

Motor:

Vysoce účinný stejnosměrný EC motor.

Technologie EC umožňuje energeticky úsporné a regulovatelné větrání, které ve srovnání s asynchronními motory šetří až 35 % energie.

Motor EC zajišťuje plně regulovatelný rozsah otáček ventilátoru a je vybaven integrovanou ochranou proti přehřátí s automatickým restartem.

Motory EC se vyznačují nízkým třením a minimálním opotřebením dílů, jako jsou kondenzátory a kartáče. Místo toho se používá bezúdržbová řídicí deska EC.

Oběžné kolo je dynamicky vyvážené.

Ventilátor je kompatibilní se sítěmi 50 Hz a 60 Hz a maximální otáčky jsou nezávislé na frekvenci sítě.

Regulace otáček:

Otáčky jsou regulovány pomocí řídicího signálu 0–10 V z následujících zdrojů:

• Integrovaný nebo externí regulátor otáček

• Řízení na bázi senzorů. Hodnota řídicího signálu se mění v závislosti na teplotě vzduchu, tlaku, koncentraci kouře a dalších parametrech.

Když se hodnota signálu změní, ventilátor s motorem EC upraví otáčky a dodá požadovaný objem vzduchu do ventilačního systému.

Možnosti:

FR1 – s integrovaným regulátorem otáček, napájecím kabelem a zástrčkou

G1 – s integrovaným regulátorem otáček, regulátorem teploty s externím teplotním senzorem, napájecím kabelem a zástrčkou

GI1 – s integrovaným regulátorem otáček, regulátorem teploty s integrovaným teplotním senzorem, napájecím kabelem a zástrčkou

• Max. množství vzduchu: 1.210 m³/h při 0 Pa
• Elektrické napětí: 1/N/PE 50Hz 230 V proud 0,96 A
• Výkon motoru(ů): 121 W 3100 ot./min
• Stupně rychlostí: Proměnnými otáčkami
• Krytí: IP44
• Maximální trvalá teplota vzduchu: -25 ÷ +55°C

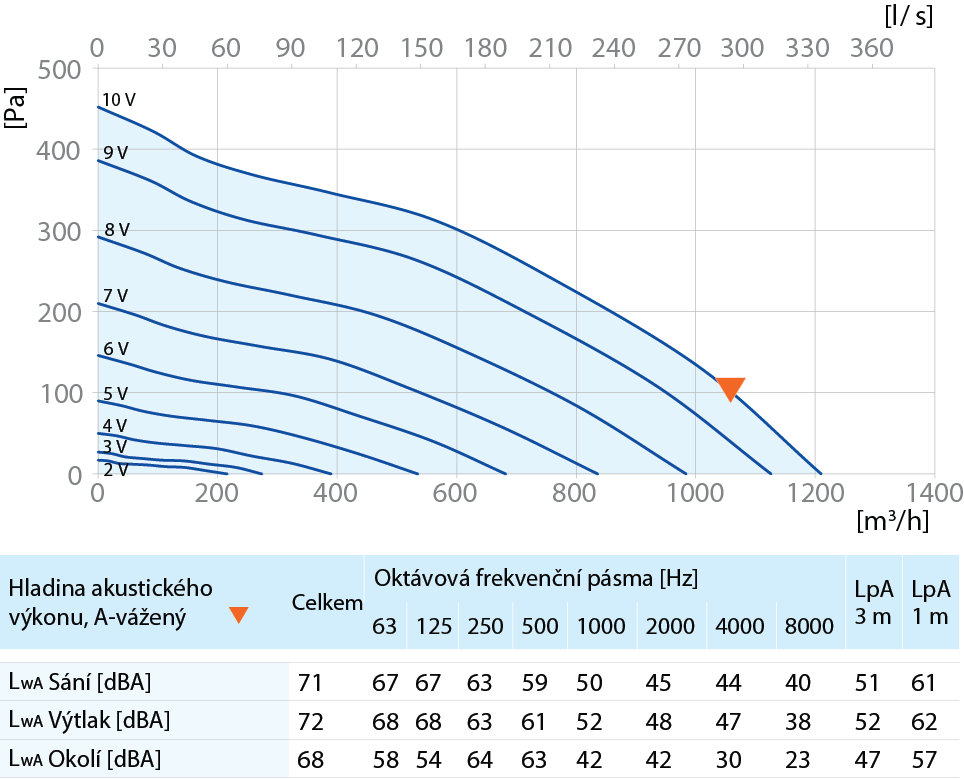

• Hladina hluku: 51 / 52 / 47 LpA 3m Sání / Výtlak / Okolí
• Váha: 8,2 kg
• Připojení: Ø200mm
• Izolace: 30 mm
• Číslo dílu výrobce: 8087394
• Regulační systém: Integrovaný potenciometr pro nastavení požadovaného výkonu nebo externí ovládání pomocí signálu 0-10V nebo potenciometrem
• NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 splňující
• Deklarovaná typologie: Jednosměrná
• Typ pohonu: Proměnnými otáčkami
• Typ systému zpětného získávání tepla: Žádný
• Přehled funkce: EC motor, kuličková ložiska, izolace, IP44, tichý provedení, potrubní, diagonální, proměnnými ot.

Jednotka je určena pro montáž na kruhové větrací potrubí. Ventilátor se instaluje mezi potrubí. Kryt ventilátoru je vybaven montážními konzolami pro zavěšenou instalaci. Při instalaci ventilátoru zajistěte snadný přístup pro budoucí údržbu a opravy.
