Lo-Carbon Quadra SVTM

Lo-Carbon Quadra nabízí ventilátor vhodný pro montáž na povrchu nebo zároveň s povrchem (při použití se soupravou pro zapuštěnou montáž) v jakékoli místnosti.

Rychlosti volitelné při instalaci umožňují, aby zařízení Quadra bylo možné použít na toaletách, koupelnách, v prádelnách nebo kuchyních, buď při nepřetržitém nebo přerušovaném provozu. Nízká rychlost volitelná mezi 22, 32 a 43 m³/h a vysoká mezi 54, 108 a 216 m³/h, vše skrz stěnu nebo dvěma potrubními možnostmi k zajištění, aby byl splněn instalovaný výkon.

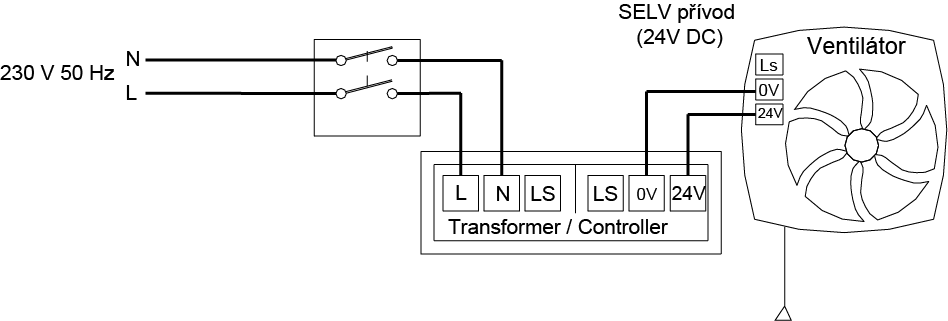

SELV zajišťuje, že ventilátor je připojen přes transformátor extra nízkého napětí 24V DC který se umisťuje mimo zónu se zvýšeným krytím.

• Přerušovaný nebo trvalý provoz
• Při trvalém provozu je nastavitelná rychlost 22, 32 nebo 43 m³/h
• Maximální rychlost nastavitelná 54, 108 nebo 227 m³/h
• Bezpečnostní transformátor součástí ventilátoru
• Max. množství vzduchu: 227 m³/h při 0 Pa
• Elektrické napětí: 1/N 230V / 24 DC V
• Výkon motoru(ů): 38 W SFP (W/l/s) 0,38
• Stupně rychlostí: 2
• Krytí: IPX7
• Hladina hluku: 50 LpA 3m
• Připojení: Ø100mm
• Materiál: Plast
• Výrobce / Dodavatel: Vent-Axia Ltd.
• Číslo dílu výrobce: 442867
• NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 splňující
• SEC, vypočtená pro průměrné klimatické podmínky (Chladné / Průměrné / Teplé): -51,31 / -26,23 / -11,86 kWh/(m².a), třídy spotřeby energie B (2016)
• Deklarovaná typologie: RVU Jednosměrná
• Typ pohonu: Vícerychlostní
• Typ systému zpětného získávání tepla: Žádný
• Elektrický příkon pohonu ventilátoru včetně zařízení pro ovládání motoru při maximálním průtoku: 38W
• Hladina akustického výkonu vyzařovaného skříní: 37,52 LwA
• Referenční průtok: 0,04 m³/s
• Referenční tlakový rozdíl: 120 Pa
• SPI: 0,24 W/(m³/h)
• Řízení větrání [CTRL]: 0,65
• Přehled funkce: radiální, nástěnné nebo stropní provedení, zpětná klapka, časovač, vest. čidlo pohybu, IPX7, dvouotáčkový, kuličková ložiska, bezpečné napájecí napětí 24V (montáž nad sprchu, zóna 1)

Ventilátor má kruhový vodící nástavec o průměru 100 mm.
