QBX125-1EC

Kompaktní akustické radiální skříňové ventilátory in-line jsou vhodné pro horizontální nebo vertikální montáž v obytných, komerčních a průmyslových objektů jako jsou toalety, koupelny, školy, sklady, kanceláře, tělocvičny, sportovní haly, restaurace, atd …

Ve verzích EC je k dispozici více možností řízení rychlosti, takže je QBX velmi flexibilní řešení problémů. Vestavěné nastavovací potenciometry umožňují plně variabilní nastavení dvou nastavení rychlosti, které lze ovládat jednoduchými spínacími kontakty. Alternativně lze externí řízení rychlosti provést pomocí signálu ze senzorů nebo vyšších řídicích systémů (0-10VDC).

Standardní třírychlostní motory s možnosti pro AC ventilátory umožňují jednoduchý výběr nebo ovládání bez potřeby externího regulátoru.

• Vnější plášť vyroben z lakované oceli RAL 9010 zajišťující dlouhou životnost a robustní konstrukci.
• Horní kryt z oceli pro verze AC a z ABS pro verze EC.
• Samozhášivá akustická podšívka z technopolymeru.
• Čepy vyrobené z polypropylenu vhodné pro tuhá nebo pružná kulatá potrubí.
• Samočisticí odstředivé zpětně zakřivené oběžné kolo, dynamicky vyvážené pro verzi AC a EC PLUS.
• Odstředivé dopředně zakřivené oběžné kolo, dynamicky vyvážené pro verzi EC.
• Vysoce účinný motor s vnějším rotorem, vybavený kuličkovými ložisky s dlouhou životností a integrovanou tepelnou ochranou namontovanou na antivibračních držácích, se 3 rychlostmi pro AC verzi a EC bezkartáčovou pro EC a EC PLUS verzi.
• Třída ochrany motoru IPX2.
• Elektrické připojení k motoru zajišťuje svorkovnice IP55.

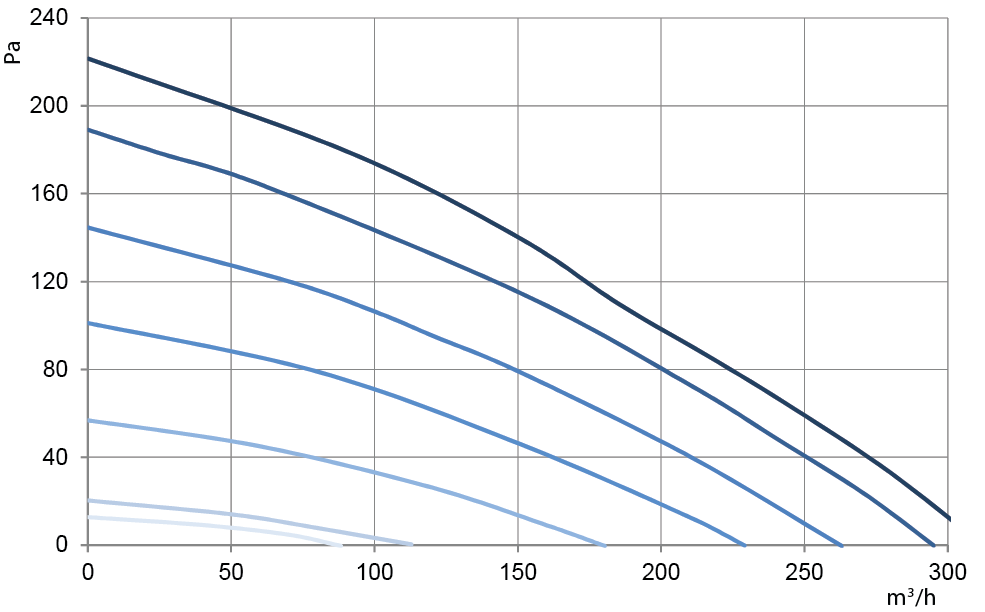

• Max. množství vzduchu: 312 m³/h při 0 Pa
• Elektrické napětí: 1/N/PE 50Hz 230 V proud 0,27 A
• Výkon motoru(ů): 31 W
• Stupně rychlostí: Proměnnými otáčkami
• Krytí: IPX2
• Maximální teplota vzduchu: 40°C
• Hladina hluku: 30 LpA 3m Okolí
• Váha: 9 kg
• Připojení: Ø125mm
• Izolace: 10 mm
• Výrobce / Dodavatel: Aerauliqa srl
• Číslo dílu výrobce: 000010
• Regulační systém: Dva integrované potenciometry pro nastavení požadovaného výkonu nebo externí ovládání pomocí signálu 0-10V nebo potenciometru
• NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 splňující
• Deklarovaná typologie: NRVU Jednosměrná
• Typ pohonu: Proměnnými otáčkami
• Typ systému zpětného získávání tepla: Žádný
• Efektivní elektrický příkon: 0,023kW
• Hladina akustického výkonu vyzařovaného skříní: 51 LwA
• Referenční průtok: 0,042 m³/s
• Maximální vnitřní měrný příkon ventilátoru větracích součástí (SFPint): 53 W/m³/s
• Účinná nátoková rychlost při konstrukčním průtoku: 3,71 m/s
• Referenční tlakový rozdíl: 140 Pa
• Vnitřní tlaková ztráta větracích součástí (Δps,int): 15 Pa
• Statická účinnost ventilátorů použitých v souladu s nařízením (EU) č. 327/2011): 28%
• Deklarovaná maximální vnější netěsnost (%) / deklarovaná maximální vnitřní netěsnost (%): 2 / -
• Přehled funkce: potrubní, dopředu zahnuté lopatky, EC motor, do 40°C, IPX2, proměnnými ot., izolace, kuličková ložiska
