AML 800 V Základní jednotka

Decentralizovaná rekuperační jednotka s vysokou účinností. Kompaktní jednotka je ideální pro stávající i nové školy, kanceláře a další prostory, kde je potřeba instalovat zařízení s minimální hlučností.

Airmaster AM řada decentralizovaných rekuperačních vzduchotechnických jednotek, byla vyvinuta s ideou pro použití ve školách a kancelářích. Jednotky jsou plně samostatné a nevyžadují žádné další doplnění včetně akustického utlumení nebo akustických krytů. Jednotky lze instalovat na jakémkoliv místě místnosti v řádu asi 4 hodin. To znamená, že zařízení může být instalováno ve třídách, zatímco zbytek školy je stále v provozu. AM jednotky mají výměníky tepla s vysokou účinností a ohřívače které zajišťují ochranu proti zamrznutí, umožňující celoroční provoz. Také uvnitř zařízení je čidlo CO2, které vyhodnocuje výkon větrání na počet osob a zajistí, aby v místnosti se zbytečně nevětralo. Každá místnost je automaticky řízena s potřebou minimální dohledu.

• Panely jednotky je dodávány i v základním barevném provedení (RAL9010). Možnost dodání i v jiném barevném odstínu.
• Dálkové ovládání je možné připojit k počítači pomocí USB, pro pokročilé nastavení a ukládání dat. Softwarový nástroj je volně ke stažení.

• Vnitřní provedení
• Obsluha ze spodní strany
• Třída úniku vzduchu L2 podle EN1886
• Max. množství vzduchu: LpA 30 při 650 m³/h / LpA 35 pří 725 m³/h při 30 Pa
• Elektrické napětí: 1/N/PE 50Hz 230 V proud 1,1 A
• Výkon motoru(ů): 156 W
• Stupně rychlostí: Proměnnými otáčkami
• Účinnost rekuperace až. : 89,2%
• Maximální teplota vzduchu: 40°C
• Maximální teplota oblast: 40°C
• Hladina hluku: 35 / 30 LpA Hladina akustického tlaku v 1m doba dozvuku 0,9s při 725 / 650 m³/h

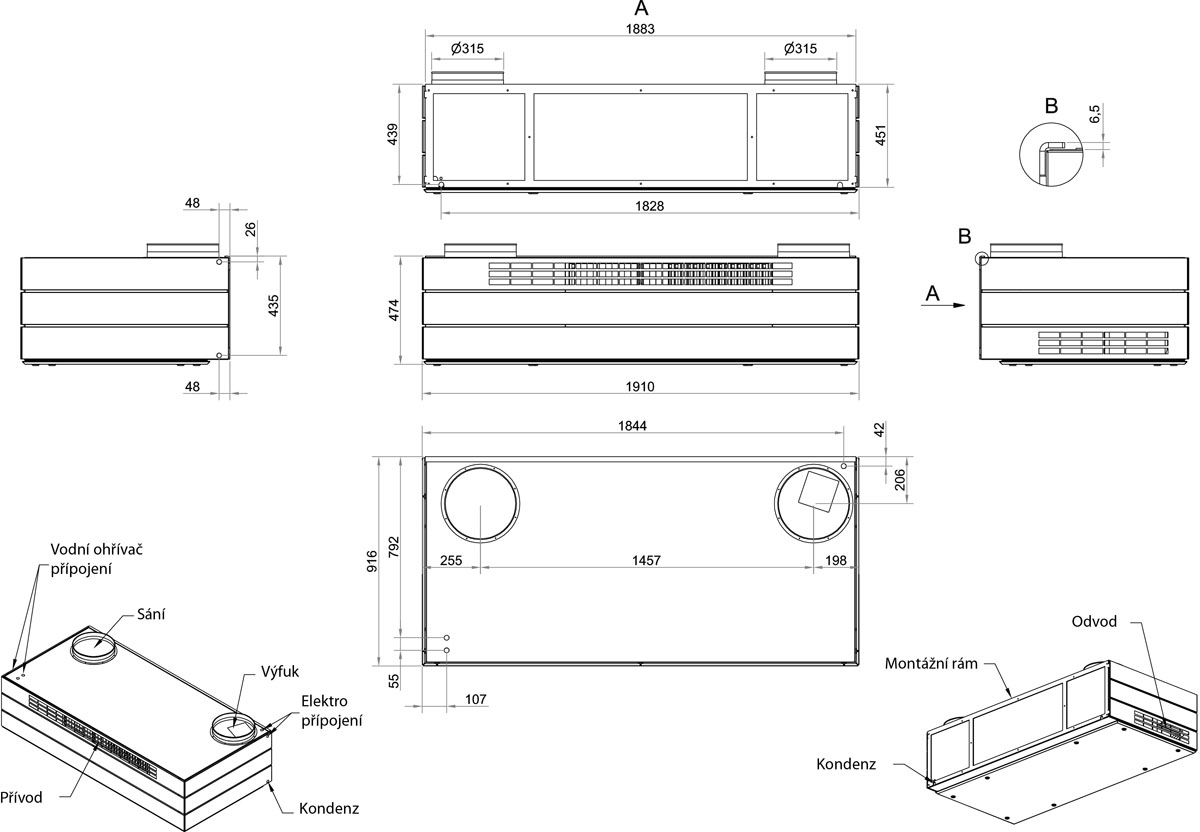

• Rozměry: 1910mm x 916mm x 435mm
• Váha: 155 kg
• Připojení: Ø315mm
• Výrobce / Dodavatel: Airmaster A/S
• Číslo dílu výrobce: 9010800202
• Regulační systém: Elektronický regulační systém, vhodný pro místní zobrazení typu ORBIT nebo VIVA, je-li třeba. Standardně lze připojit k systému Airlinq BMS nebo k počítači pro konfiguraci pomocí portu USB-mini B pomocí softwaru USERTOOL nebo SERVICETOOL.
• Integrovaný záznamník výkonu a stavu. Může být přístupný pomocí softwaru SERVICETOOL.
• Systém Airlinq BMS. Může připojit až 20 jednotek a ovládat z jediného displeje ORBIT. Jednotky lze seskupit do místností a sdílet senzory. Konfiguraci lze provést v době objednávky nebo pomocí softwaru USERTOOL.
• Programovatelné digitální vstupy. Například externí startovací signál, signál boost nebo nouzové zastavení.
• Volitelný přídavný komunikační modul může být vybaven pro jeden z Airlinq Online, Modbus RTU RS485, KNX, BACnetTM IP, BACnetTM MS / TP a LON
• Programovatelné 7-denní hodiny včetně nastavení průtoku a teploty.
• Hodiny nočního chlazení včetně nastavení průtoku a teploty.
• Regulace elektrického předehřívače pokud je instalován.
• Regulace přídavného elektrického nebo teplovodního ohřívače, pokud je instalován.
• Automatická regulace obtoku.
• Protimrazová ochrana rekuperátoru s předehřívačem nebo bez něho.
• Regulace chladícího modulu, pokud je instalován.
• Když je vybaven jednotkou snímače kvality vzduchu, automaticky upravuje průtok vzduchu. Možnost automatického spouštění jednotky při poklesu kvality vzduchu.
• Monitorování plovákového spínače kondenzace včetně aktivace algoritmu odpařování. Blokovací operace, pokud kondenzát není odstraněn.
• NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 splňující
• Deklarovaná typologie: NRVU Obousměrná
• Typ pohonu: Proměnnými otáčkami
• Typ systému zpětného získávání tepla: Rekuperační
• Účinnost rekuperace při referenční průtoku (vyvážené): 84%
• Efektivní elektrický příkon: 0,11kW
• Hladina akustického výkonu vyzařovaného skříní: 40 LwA
• Referenční průtok: 0,167 m³/s
• Maximální vnitřní měrný příkon ventilátoru větracích součástí (SFPint): 664 W/m³/s [<=1406 W/m³/s]
• Účinná nátoková rychlost při konstrukčním průtoku: 1,0 m/s
• Referenční tlakový rozdíl: 20 Pa
• Vnitřní tlaková ztráta větracích součástí (Δps,int): 111 Pa
• Statická účinnost ventilátorů použitých v souladu s nařízením (EU) č. 327/2011): 39%
• Deklarovaná maximální vnější netěsnost (%) / deklarovaná maximální vnitřní netěsnost (%): 2% při 400 Pa / 2% při 250 Pa
• Energetická klasifikace, filtrů: A+
• Typ upozornění na výměnu filtru: Snímač a časovač
• Přehled funkce: uzavírací klapka, podstropní provedení, proměnnými ot., filtr, do 40°C, regulace, tepelný obtok, deskový protiproudý výměník, tichý provedení, EC motor

Montáž: Instalace zařízení pomocí vhodného zvedacího zařízení trvá přibližně 4 hodiny. K dispozici jsou montážní konzoly pro podporu stěny a stropu. Jednotky AM 500 a AM 800 lze specifikovat v různých konfiguracích. To musí být definováno v době objednávky. Potrubí pro přívod a odvod čerstvého vzduchu by mělo být umístěno na vnější straně s minimálním sklonem 1 °. Venkovní mřížky (žaluzie) jsou k dispozici jako příslušenství.

Kondenzace: Kondenzační zásobník je standardně zaslepení a monitorován plovákovým spínačem. Pokud se hromadí nadměrné množství kondenzátu, pokusí se jednotka podpořit odpařování extraktu. Pokud hladina neklesne, jednotka se zastaví. Alternativně může být jednotka dodávána s kondenzačním čerpadlem. Mějte na paměti, že toto čerpadlo by mělo být připojeno pomocí sifonu.

Elektrické: Jednotky s jednofázovým připojením jsou dodávány s připraveným napájecím kabelem 3 m. Pokud je uveden displej, bude také dodán kabel 6 m. V případě AM 150 může být standardní elektrická zástrčka dodána předinstalovaná.

Upozornění: Podtlakové větrání není vhodné pro prostory s otevřenými spalovacími spotřebiči.
