M-WRG-S/Z-T-F

Větrání jednotlivými jednotkami.

Decentrální větrání bytového prostoru s rekuperací tepla od Meltem zajišťuje automaticky správný přívod a odvod vzduchu v bytovém prostoru. Větrací jednotky jsou k tomuto účelu montovány na vnitřní stranu venkovní stěny. Stěnou procházejí dvě vzduchová potrubí pro přívod a odvod vzduchu. Potrubí jsou na venkovní fasádě zakryta ukončovacími díly z nerezové oceli. Prostorově náročná potrubí s tlumiči jako u centrálních zařízení proto nejsou nutná, díky čemuž probíhá montáž podstatně rychleji, snadněji a s nižšími náklady. Počet potřebných jednotek je závislý na počtu a ploše větraných místností a počtu osob. Díky vysokému větracímu výkonu může být přívod a odvod vzduchu zajištěn jedním přístrojem i pro větší místnosti (cca 40 m2). Větrací jednotky mohou být použity ve všech místnostech - i v kuchyni, koupelnách nebo na WC. Druhá místnost může být snadno připojena pomocí řešení Meltem pro dvě místnosti. Uživatel si může pro každou místnost individuálně nastavit požadovaný výkon větrání. Podle typu přístroje probíhá nastavení buď přímo na jednotce, nebo pomocí externího spínače či bezdrátového dálkového ovládání.

• Upozornění: pro montáž pod omítku je nutná montážní sada M-WRG pod omítku
• Standardní jednotka pro připojení k šestiprvkovému dotykovému senzoru nebo s obsluhou pomocí bezdrátového dálkového ovládání, s regulací podle vlhkosti vzduchu, s externím vstupem řízení a integrovaným relé doběhu (výkon větrání: 60 m3/hod., zpoždění zapínání: 1 minuta, doba doběhu: 15 minut)
• Max. množství vzduchu: 15÷ 100 m³/h při 0 Pa
• Elektrické napětí: 1/N/PE 230 V proud 0,16 A
• Výkon motoru(ů): 3,8 ÷ 37W
• Stupně rychlostí: 6 (10 s příslušenství)
• Krytí: IPX1
• Účinnost rekuperace až. : 76%
• Hladina hluku: 19,0 ÷ 46 LpA 1m prostor 10m²
• Akustická izolace (útlum): pod omítkou/ na omítce, přístroj v provozu (D n,e,w in dB) 50 / 50
• Filtry: G4 / G4
• Váha: 8,1 kg

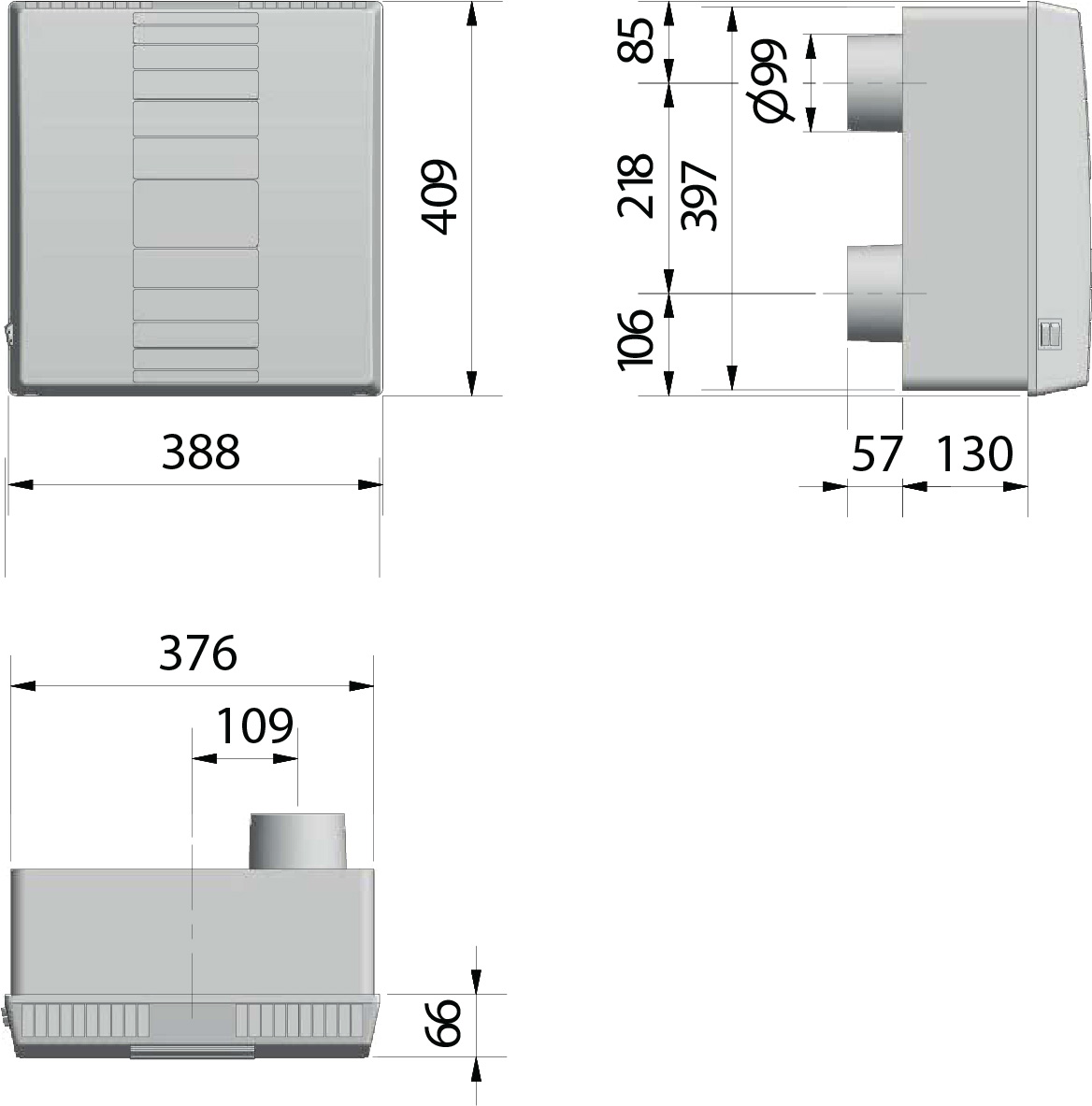

• Připojení: Ø100mm
• Materiál: ABS, barva: čistě bílá, podobná odstínu RAL 9010
• Výrobce / Dodavatel: Meltem Lüftungsgeräte GmbH & Co. KG
• Číslo dílu výrobce: 5016-1-1-1
• NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 se nevztahuje (NAŘÍZENÍ KOMISE (EU) č. 1253/2014 dle Článek 1 bod 2. b)
• SEC, vypočtená pro průměrné klimatické podmínky (Chladné / Průměrné / Teplé): -54,2 / -26,2 / -7,5 kWh/(m².a), třídy spotřeby energie B (2016)
• Deklarovaná typologie: RVU Obousměrná
• Typ pohonu: Vícerychlostní
• Typ systému zpětného získávání tepla: Rekuperační
• Účinnost rekuperace při referenční průtoku (vyvážené): 62,5%
• Elektrický příkon pohonu ventilátoru včetně zařízení pro ovládání motoru při maximálním průtoku: 37W
• Hladina akustického výkonu vyzařovaného skříní: 43 LwA
• Referenční průtok: 0,0192 m³/s
• Referenční tlakový rozdíl: 0 Pa
• SPI: 0,24 W/(m³/h)
• Řízení větrání [CTRL]: 1
• Deklarovaná maximální vnější netěsnost (%) / deklarovaná maximální vnitřní netěsnost (%): 2,5 / 0
• Směšovací poměr bezpotrubních obousměrných větracích jednotek (%): 3,0
• Citlivost proudu vzduchu na kolísání tlaku při + 20 Pa a – 20 Pa: 4,5 m³/h
• Vnitřní / venkovní vzduchotěsnost: 2,9 m³/h
• Přehled funkce: vest. vlhkostat, čtyřotáčkový, vícerychlostní, filtr, EC motor, uzavírací klapka, deskový výměník, nástěnné provedení, IPX1

Upozornění: pro montáž pod omítku je nutná montážní sada M-WRG pod omítku

Větrací jednotky Meltem-M-WRG mohou být v budově integrovány mnoha způsoby. Jednotky jsou montovány na vnitřní straně venkovní stěny. Nejlepšího efektu pro pohodu a energetickou účinnost dosáhnete při montáži jednotky v horní třetině stěny; měla by však být zachována vzdálenost 30 cm od stropu. Montáž může být provedena na omítku, pod omítku nebo do stěny. Montáž do stěny a montáž pod omítku probíhají pomocí montážní sady pod omítku. Při montáži na omítku jsou potřebné pouze 2 otvory ve stěně, které provedete korunkovým vrtákem. Tato montážní varianta je vhodná zejména pro dodatečnou montáž jednotek. Pomocí řešení Meltem pro dvě místnosti můžete jednou jednotkou větrat dvě místnosti (např. Ložnici a koupelnu, obývací pokoj a koupelnu atd.). Napojení druhé místnosti může být provedeno podle požadavků flexibilním potrubím nebo plochým kanálem.
