QR100M

QR100M je decentralizovaná větrací jednotka pro řízený přívod a odvod vzduchu s integrovanou energií rekuperace.

Přístroj zajišťuje přívod čerstvého filtrovaného vzduchu bez průvanu do místnosti, zároveň odsává stejný objem znehodnoceného vzduchu. Tím vytvoří příjemné prostředí, aniž by bylo nutné otevírat okna. V tepelném výměníku vlhký zatuchlý vzduch ohřívá čerstvý suchý vzduch. Vzduchy zůstávají vždy zcela odděleny od sebe navzájem. Tímto jednotka snižuje riziko vzniku plísní kvůli vysoké vlhkosti.

• Nástěnné potrubí a mřížky nejsou součástí jednotky.
• Funkce tepelného obtoku daného zařízení je zajištěna tak, že se zastaví jeden z ventilátorů. Přes klapku nebo otevřené okno by mělo být využití vyrovnání proudění vzduchu.
• Max. množství vzduchu: 100 m³/h při 10 Pa

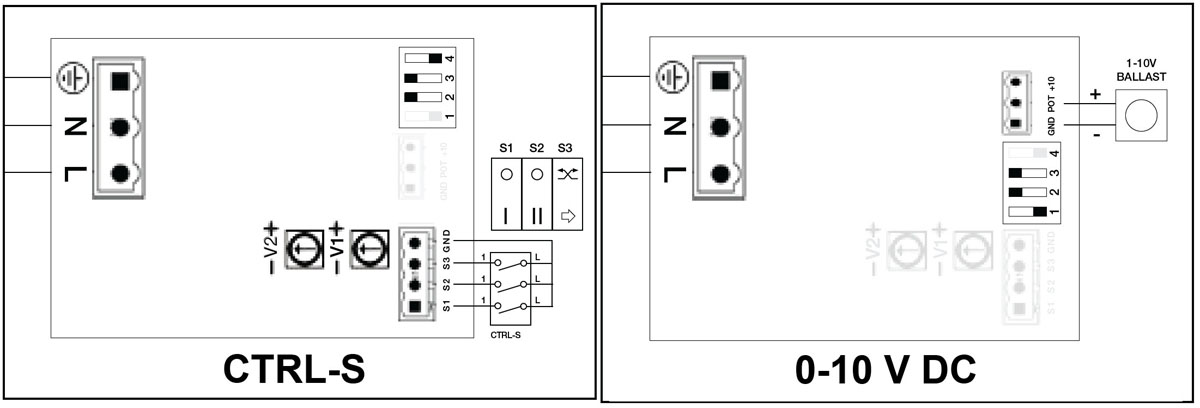

• Elektrické napětí: 1x 50Hz 230 V
• Výkon motoru(ů): 58 W EC
• Stupně rychlostí: Proměnnými otáčkami
• Krytí: IPX4
• Účinnost rekuperace při referenční průtoku (vyvážené): 87%
• Maximální teplota oblast: 0 ÷ 40°C
• Hladina hluku: 21 LpA 3m rychlost 40%
• Filtry: G4 / G4
• Váha: 12,5 kg
• Připojení: Ø100mm
• Výrobce / Dodavatel: Aerauliqa srl
• Číslo dílu výrobce: 003695
• NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 se nevztahuje (NAŘÍZENÍ KOMISE (EU) č. 1253/2014 dle Článek 1 bod 2. b)
• SEC, vypočtená pro průměrné klimatické podmínky (Chladné / Průměrné / Teplé): -75,8 / -37,2 / -12,4 kWh/(m².a), třídy spotřeby energie A (2016)
• Deklarovaná typologie: RVU Obousměrná
• Typ pohonu: Proměnnými otáčkami
• Typ systému zpětného získávání tepla: Rekuperační
• Účinnost rekuperace při referenční průtoku (vyvážené): 87%
• Elektrický příkon pohonu ventilátoru včetně zařízení pro ovládání motoru při maximálním průtoku: 58W
• Hladina akustického výkonu vyzařovaného skříní: 43 LwA
• Referenční průtok: 0,0278 m³/s
• Referenční tlakový rozdíl: 10 Pa
• SPI: 0,58 W/(m³/h)
• Řízení větrání [CTRL]: 0,65
• Deklarovaná maximální vnější netěsnost (%) / deklarovaná maximální vnitřní netěsnost (%): 1 / 1
• Směšovací poměr bezpotrubních obousměrných větracích jednotek (%): 1 / 2
• Citlivost proudu vzduchu na kolísání tlaku při + 20 Pa a – 20 Pa: 5 m³/h
• Vnitřní / venkovní vzduchotěsnost: 20 m³/h
• Přehled funkce: nástěnné provedení, deskový výměník, tepelný obtok, EC motor, IPX4, filtr, proměnnými ot.

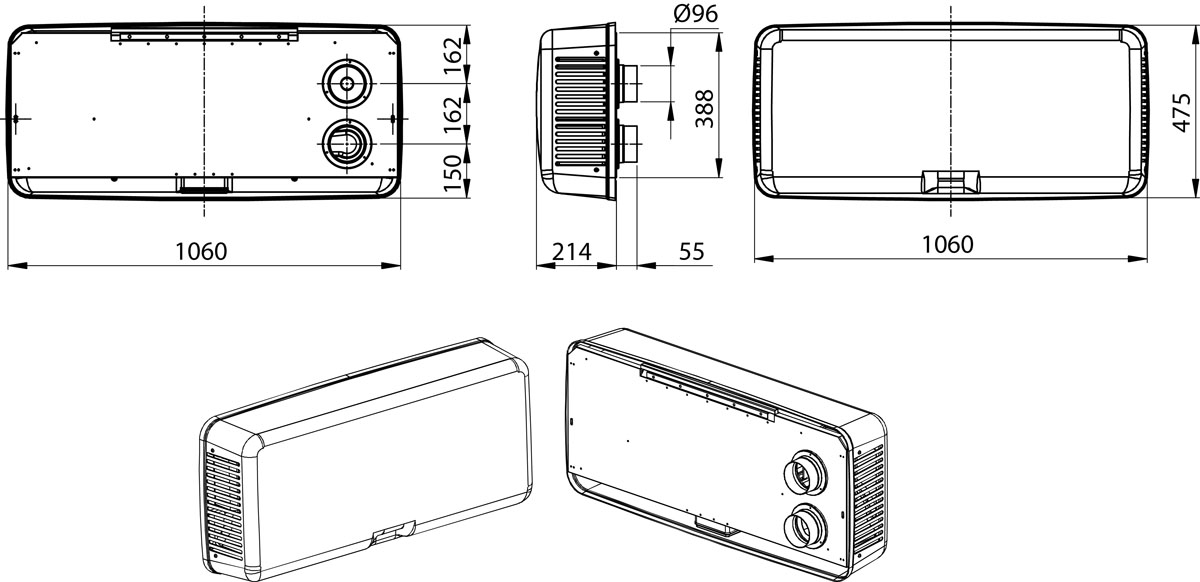

Odsavač se montuje na vnitřní stěnu obvodové zdi. Vzduch je přiváděn a odsáván dvěmi potrubími Ø100mm (není součástí dodávky s jednotkou).

Odsavač je nutno montovat se sklonem 1° směrem k vnější hraně pro odvod kondenzátu.

Upozornění: Podtlakové větrání není vhodné pro prostory s otevřenými spalovacími spotřebiči.
