Jednotka FLAT je technicky velmi vyspělé zařízení rekuperace tepla pro náročné aplikace. Může být využito pro centrální rekuperaci tepla větších obytných budov a také komerčních staveb. Tam, kde je rekuperace tepla prioritou a nízká spotřeba energie nutností, je využití jednotky FLAT ideálním řešením.
Funkce
Použitím technicky pokročilých hliníkových protiproudých výměníků tepla a ventilátorů s EC motory jsou jednotky FLAT navrženy tak, aby z odváděného vzduchu vrátily do oběhu tolik tepla, kolik je jen možné, zatímco spotřebují minimální množství energie pro pohyb vzduchu. Vestavěné ovladače optimalizují chod systému a poskytují pohodlnou obsluhu.
Provedení

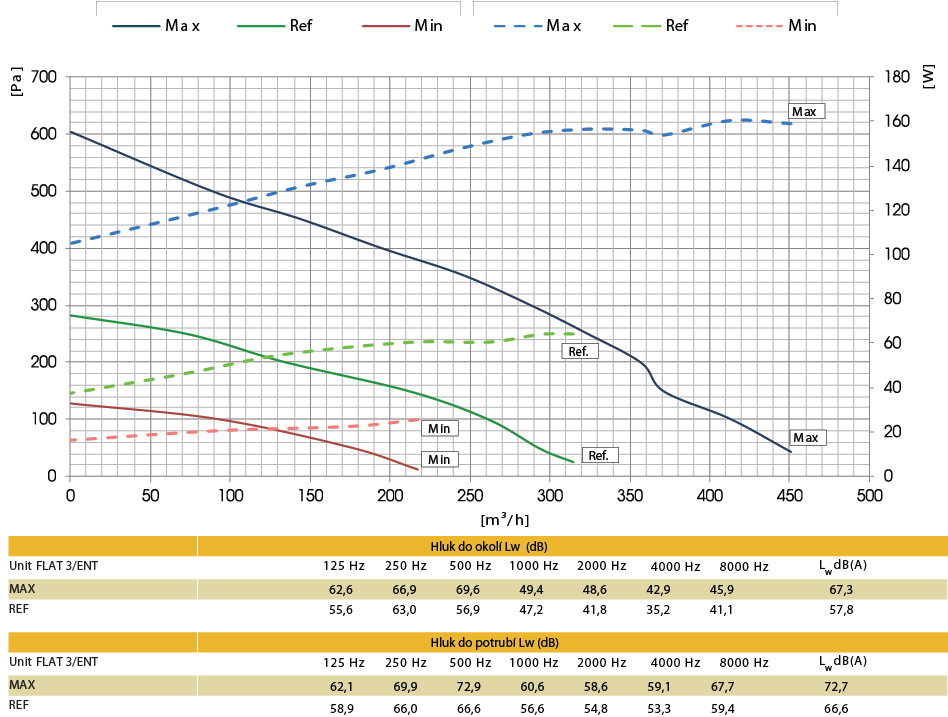

Max. množství vzduchu: 450 m³/h při 50 Pa
Elektrické napětí: 1/N/PE 50Hz 230 V proud 1,6 A
Výkon motoru(ů): 170 (2x85)W
Stupně rychlostí: Plynulá regulace
Krytí: IP54
Účinnost rekuperace až. : 94%
Hladina hluku: 72,7 / 67,3 LwA do potrubí / do okolí
Filtry: ePM10 50% (G4) / ePM10 50% (G4)
Rozměry: 1200mm x 800mm x 282mm
Váha: 60 kg
Připojení: Ø160mm
Izolace: polyurethanová pěna tepelná vodivost 0,025 W/mk 22 mm
Materiál: Magnelis® (C5)
Výrobce / Dodavatel: UTEK / C.L.A. Srl.,
Číslo dílu výrobce: 3NC00002GAYH
Regulační systém: Bez regulace: Pro dosažení souladu s předpisy ErP musí být v konečném instalovaném kontrolním řešení obsaženy funkce, jako je znečištění filtru.
NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 splňující
SEC, vypočtená pro průměrné klimatické podmínky (Chladné / Průměrné / Teplé): -73,7 / -37,2 / -13,7 kWh/(m².a), třídy spotřeby energie A (2016)
Deklarovaná typologie: RVU Obousměrná
Typ pohonu: Proměnnými otáčkami
Typ systému zpětného získávání tepla: Rekuperační
Účinnost rekuperace při referenční průtoku (vyvážené): 82,8%
Elektrický příkon pohonu ventilátoru včetně zařízení pro ovládání motoru při maximálním průtoku: 170W
Hladina akustického výkonu vyzařovaného skříní: 54 LwA
Referenční průtok: 0,044 m³/s
Referenční tlakový rozdíl: 50 Pa
SPI: 0,217 W/(m³/h)
Řízení větrání [CTRL]: 0,95
Deklarovaná maximální vnější netěsnost (%) / deklarovaná maximální vnitřní netěsnost (%): 7,2 / 2,4
Interval údržby a čištění převážně závisí na prostředí a umístění rekuperační jednotky. Vzduchové filtry, nasávací a výfukové žaluzie by měly být obecně čištěny nejméně dvakrát až třikrát za rok a rekuperační výměník 1x za rok. Oběžná kola ventilátorů mohou být kontrolována a čištěna pokud je potřeba a to nejlépe současně s výměníkem.
ÚDRŽBA / KONTROLA PLOCHY 1 a 2:
- filtry zespodu, prostřednictvím vyhrazených dveří (instalace na strop);
- filtry shora, z horního panelu (instalace na podlahu);
- výměník tepla z horního panelu (instalace na podlahu) nebo zespodu (ve stropu);
- ventilátory z horního panelu (instalace na podlahu) nebo zespodu (ve stropu).
ÚDRŽBA / KONTROLA PLOCHY 3 a 4:
- filtry z horního panelu (instalace na podlahu) nebo zespodu (ve stropu);
- výměník tepla z horního panelu (instalace na podlahu) nebo zespodu (ve stropu);
- ventilátory z horního panelu (instalace na podlahu) nebo zespodu (ve stropu).
Instalace
K čištění a údržbě filtrů a tepelného výměníku je nutné zajistit přístup k servisní straně zařízení.
