HR100RS

HR100R je odsavač určený k napojení na potrubí a je ideální pro větrání s rekuperací tepla v koupelnách, záchodech apod..

Odsavač HR100R se obvykle instaluje nad podhled stropu, případně mimo větraný prostor. Přívod a odtah vzduchu je veden kruhovým potrubím z umělé hmoty Ø100mm. Odsavač s dvouotáčkovým motorem zajišťuje nepřetržité větrání provozním výkonem s možností přepnutí na výkon zvýšený. Externí ovládání umožňuje ruční či automatické řízení chodu.

Tepelný výměník předává teplo z proudu odsávaného znehodnoceného vzduchu nasávanému vzduchu, jehož teplota se zvyšuje a především se snižuje jeho relativní vlhkost.

• Materiál a barva: Skříň odsavače- ocelový plech s bílou povrchovou úpravou
• Rozměry: 240 x 184 x 405 mm
• Jednotky jsou bez protimrazové ochrany a při nízkých venkovních teplotách vyžadují omezení provozního režimu.

• Max. množství vzduchu: 66/29 odvod 49/19 přívod m³/h při 0 Pa
• Elektrické napětí: 1/N/PE 230 V
• Výkon motoru(ů): 29/19W
• Stupně rychlostí: 2
• Účinnost rekuperace při referenční průtoku (vyvážené): 70%
• Hladina hluku: 30/20 LpA 3m
• Váha: 5,6 kg
• Připojení: Ø100mm
• Výrobce: Vent-Axia Ltd.
• Číslo dílu výrobce: 435004
• EAN kod: EAN-5015135350048
• NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 se nevztahuje (NAŘÍZENÍ KOMISE (EU) č. 1253/2014 dle Článek 1 bod 2. b)
• SEC, vypočtená pro průměrné klimatické podmínky (Chladné / Průměrné / Teplé): -59,36 / -21,64 / -0,48 kWh/(m².a), třídy spotřeby energie D (2016)
• Deklarovaná typologie: RVU Obousměrná
• Typ systému zpětného získávání tepla: Rekuperační
• Účinnost rekuperace při referenční průtoku (vyvážené): 70%
• Elektrický příkon pohonu ventilátoru včetně zařízení pro ovládání motoru při maximálním průtoku: 23W
• Hladina akustického výkonu vyzařovaného skříní: 46 LwA
• Referenční průtok: 0,01 m³/s
• Referenční tlakový rozdíl: 50 Pa
• SPI: 0,55 W/(m³/h)
• Řízení větrání [CTRL]: 1
• Deklarovaná maximální vnější netěsnost (%) / deklarovaná maximální vnitřní netěsnost (%): <5 / <5
• Přehled funkce: potrubní, deskový výměník, dvouotáčkový

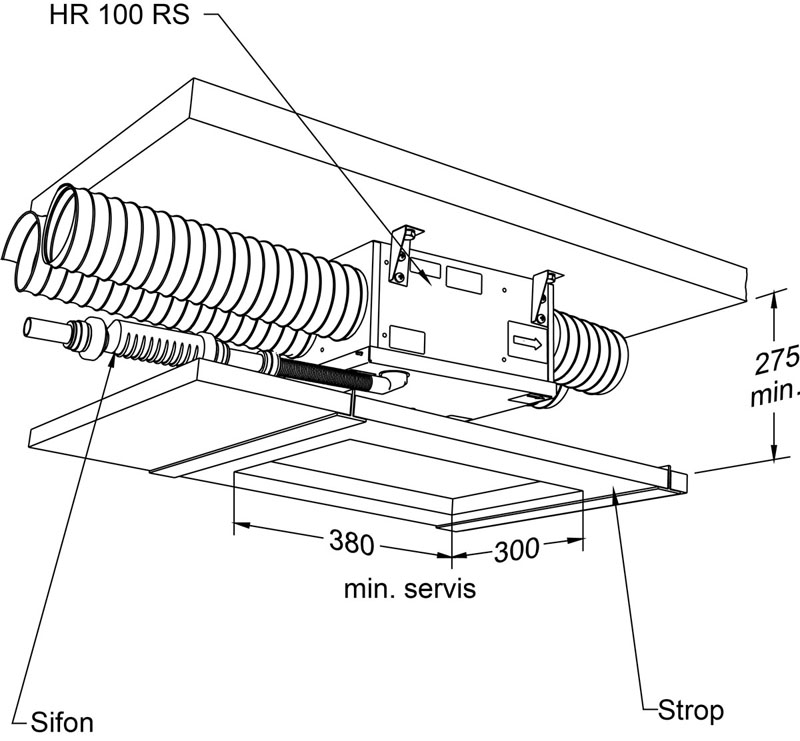

Na nástavce odsavače se napojí kruhové potrubí Ø100 mm s distribučními elementy. Odsavač je nutno montovat se sklonem 1° směrem k vnější hraně pro odvod kondenzátu.

Kondenzát se odvede plastovou hadicí Ø22 mm napojenou na vývod z odsavače v jeho spodní části a zavede se do odpadního potrubí.

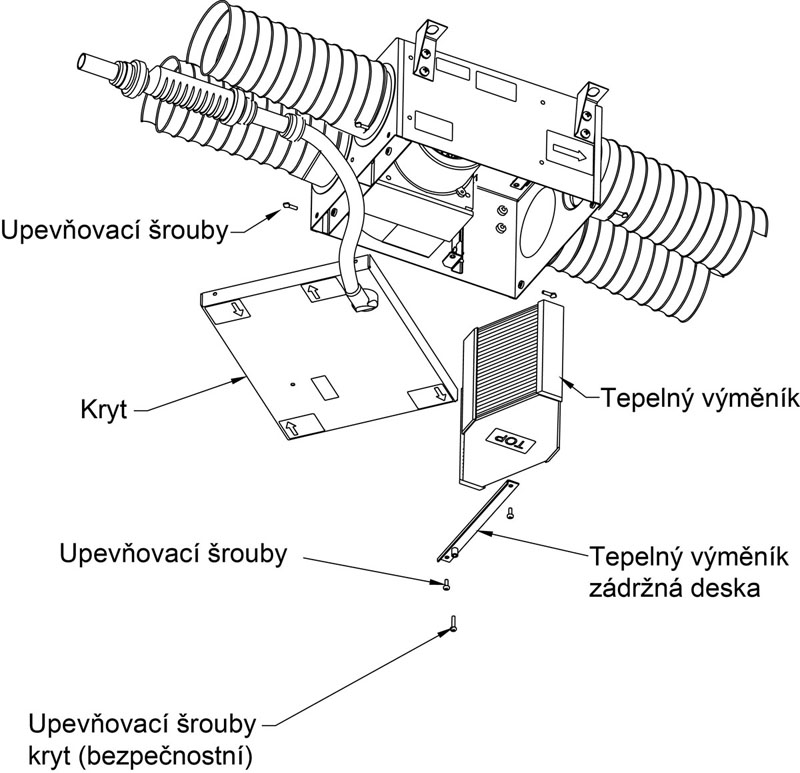

Přístup k výměníku je po odšroubování vrutů spodního plechového víka.

Upozornění: Podtlakové větrání není vhodné pro prostory s otevřenými spalovacími spotřebiči.
