QR120P-I

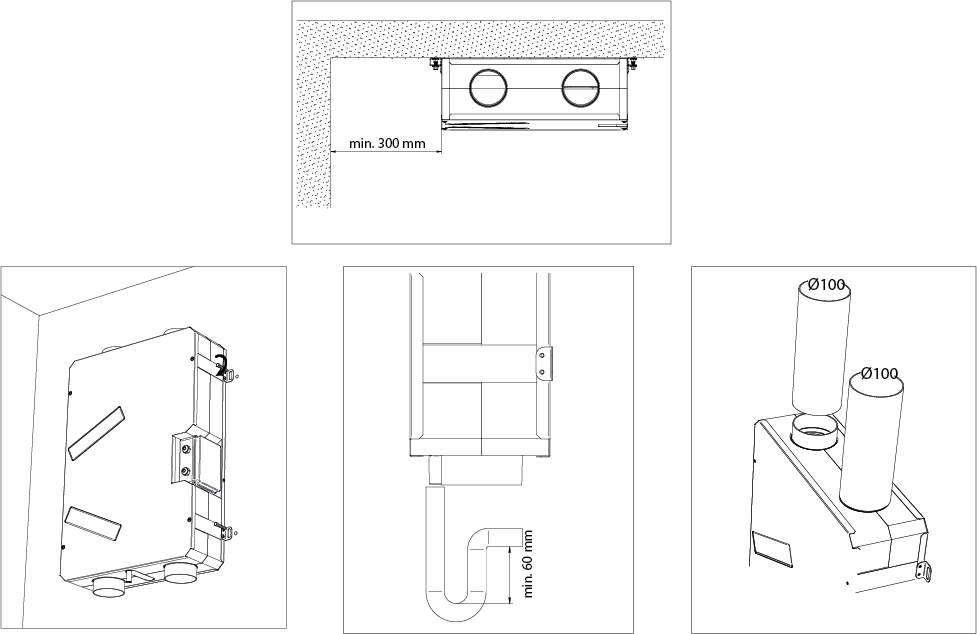

Centrální rekuperační jednotka, vhodná pro horizontální instalaci na strop nebo podhled a vertikální instalaci na stěnu v bytech o 1 nebo 2 ložnicích, hotelových pokojích, studentských ubytovacích zařízeních.

Vnější panely vyrobené z pozinkovaného ocelového plechu s práškovým nástřikem. Jednotka je upravena v bílé barvě RAL 9010.

Hlavní konstrukce vyrobená z EPP (expandovaný polypropylen) zajišťující snížení emisí zvuku a maximální vzduchotěsnost a tepelnou izolaci.

Motory s vnějším rotorem EC jsou standardně vybaveny pro úsporu energie. Vybaveno integrovanou tepelnou ochranou, namontováno na kuličkových ložiskách utěsněných na celý život.

Zpětně zakřivené odstředivé oběžné kolo dynamicky vyvážené a poháněné přímo motorem, které zajišťuje plynulé proudění vzduchu jednotkou.

Vysoce účinný protiproudý výměník tepla pro maximální rekuperaci tepla.

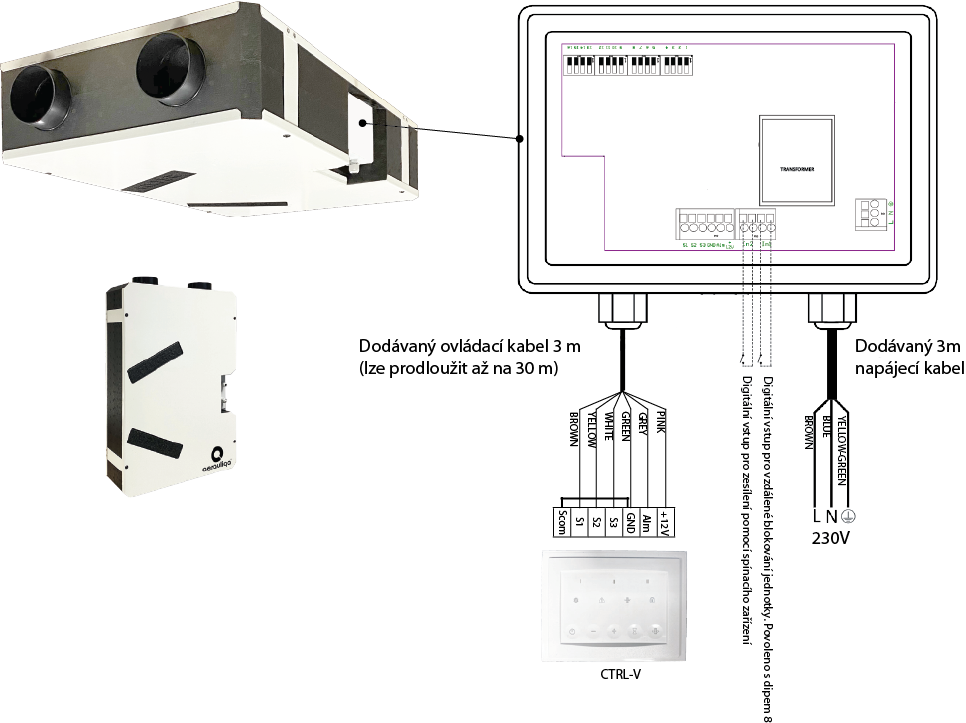

Jednotka je dodávána s multifunkčním ovládacím panelem (CTRL-V) pro ovládání a pohodlí, který poskytuje:

• 3 nastavení rychlosti (nastavitelné během instalace);

• možnost BOOST;

• resetování filtru;

• zapnuto vypnuto;

• zámek klávesnice;

• protimrazový indikátor;

• indikátor selhání;

• indikátor výměny filtru;

• vhodné pro vzdálená okolní čidla (SEN-HY, SEN-PIR);

• rozhraní Modbus.

• Jednotka je dodávána s ovladač CTRL-V1

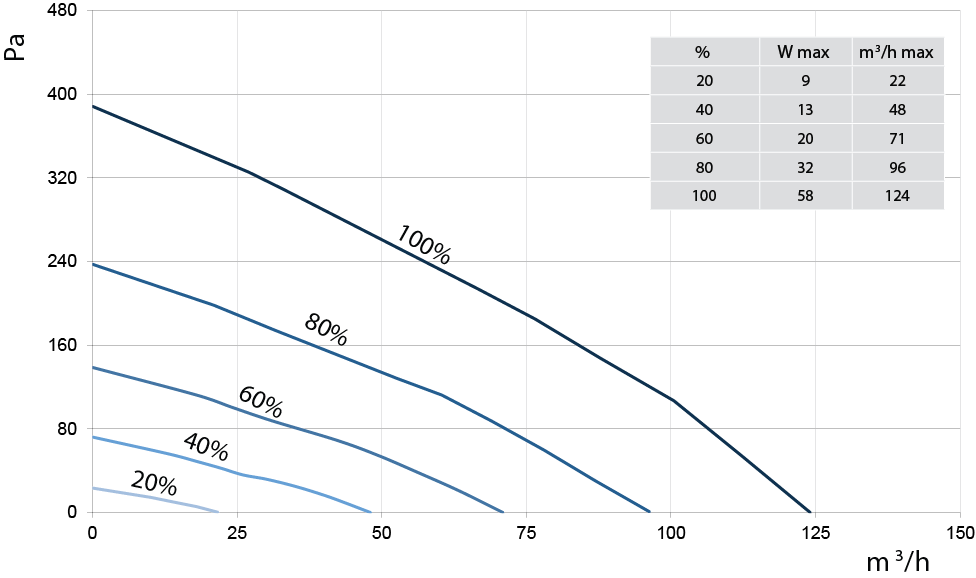

• Max. množství vzduchu: 102 m³/h při 100 Pa
• Elektrické napětí: 1x 50Hz 230 V
• Výkon motoru(ů): 58 W EC
• Stupně rychlostí: Proměnnými otáčkami
• Krytí: IPX4
• Účinnost rekuperace při referenční průtoku (vyvážené): 82%
• Maximální teplota oblast: 40°C

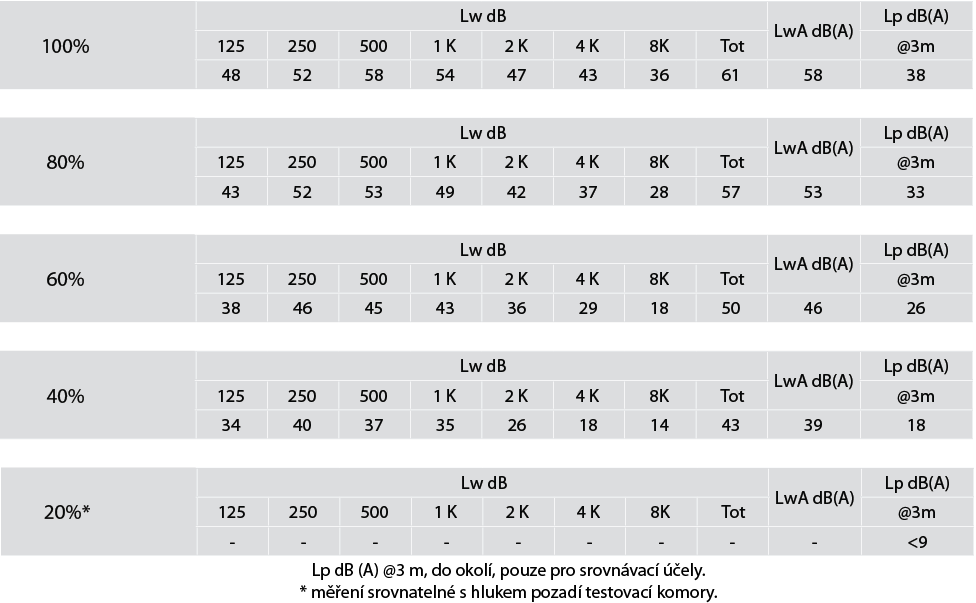

• Hladina hluku: 38 LpA 3m
• Filtry: Coarse 60% (G4) / Coarse 60% (G4)
• Rozměry: 743mm x 504mm x 171mm
• Váha: 11,5 kg
• Připojení: Ø100mm
• Výrobce / Dodavatel: Aerauliqa srl
• Číslo dílu výrobce: 004922
• NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 se nevztahuje (NAŘÍZENÍ KOMISE (EU) č. 1253/2014 dle Článek 1 bod 2. b)
• SEC, vypočtená pro průměrné klimatické podmínky (Chladné / Průměrné / Teplé): -77,7 / -35,5 / -11,3 kWh/(m².a), třídy spotřeby energie A (2016)
• Deklarovaná typologie: RVU Obousměrná
• Typ pohonu: Proměnnými otáčkami
• Typ systému zpětného získávání tepla: Rekuperační
• Účinnost rekuperace při referenční průtoku (vyvážené): 82%
• Elektrický příkon pohonu ventilátoru včetně zařízení pro ovládání motoru při maximálním průtoku: 58W
• Hladina akustického výkonu vyzařovaného skříní: 50 LwA
• Referenční průtok: 0,0197 m³/s
• Referenční tlakový rozdíl: 50 Pa
• SPI: 0,352 W/(m³/h)
• Řízení větrání [CTRL]: 0,85
• Deklarovaná maximální vnější netěsnost (%) / deklarovaná maximální vnitřní netěsnost (%): 1 / 2
• Přehled funkce: filtr, Modbus RTU, podstropní provedení, proměnnými ot., IPX4, EC motor, drátové dálkové ovládání, deskový protiproudý výměník, regulace
