Smarty 4X P F2 1.1

Moderní rekuperační jednotka s protiproudý deskovým výměníkem s EC motory. Kompletní ovládání zabudované do zařízení, stačí vybrat nejvhodnější displeový ovladač pro danou aplikaci.

Smarty je řada rekuperačních jednotek s nejvyšší účinností protiproudým výměník tepla který má k dispozici.

Smarty jednotky mají vysoké celkové úspory energie v důsledku vysoce účinné rekuperace tepla (až 94%), tiché a úsporné EC ventilátory a účinné filtry Nízká tlaková ztráta, 100% automatizované obtokové klapky, nejvyšší úrovně vzduchotěsnosti a možnosti pro inteligentní kontrolu.

Všechny jednotky Smarty jsou plně vybaveny automatickým řízením. S nastavením vlhkosti nebo CO2 senzory, tyto jednotky mají ovládání a řízení požadavků a na A+ třídy účinnosti.

Smarty jsou příznivé pro servis a lze je snadno namontovat. Všechny potřebné servisní úkoly mohou být prováděny jednou osobou.

Jednotky jsou dodávány již testovány a připraveny k instalaci.

Smarty jsou navrženy v souladu s hygienickými požadavky VDI 6022-1.

• Jedna vrstva z pozinkované oceli s efektivním EPP izolačním materiálem.
• Hygienické odkapávání kondenzátu.
• Vysoká účinnost filtrů, panel s velkou filtrační plochou a dlouhou dobu používání (cca 6 měsíců).
• Snadná výměna filtrů.
• Ventilátory mohou pracovat po dobu 10 let (40.000 hodin).
• Výměník tepla: protiproudý z plastu.
• 100% bypass klapka (možnost nočního chlazení).
• Senzor monitorování bypassu pro plynulý provoz.
• Automatický bezpečnostní přerušovač se aktivuje při otevření dveří.
• Rozdíl mezi verzemi 1.1 a 1.2
• Verze 1.1 může být připojena k předehřev a dohřev.
• Verze 1.2 může být připojena pouze k jednomu typu ohřívače

• Poznámka: K dispozici je pouze jeden komunikační port Modbus, takže jednotku lze připojit k vyššímu systému nebo k originálnímu příslušenství.
• Eurovent certifikované výkonu
• Konstantní průtok vzduchu
• Max. množství vzduchu: 573 m³/h při 100 Pa
• Elektrické napětí: 1/N/PE 50Hz 230 V proud 2,95 A
• Výkon motoru(ů): 340 (2x170)W IE4
• Stupně rychlostí: Proměnnými otáčkami
• Krytí: IP54
• Maximální teplota vzduchu: 40°C
• Maximální teplota oblast: 5 ÷ 40°C

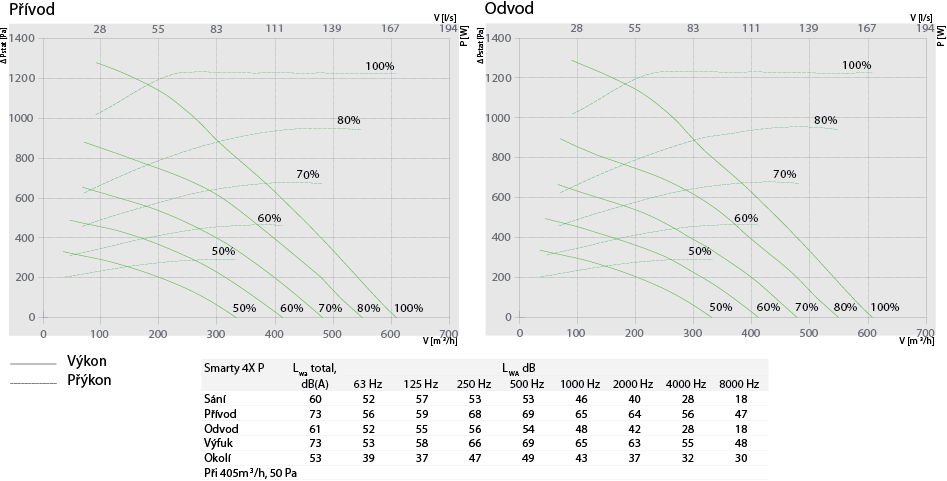

• Hladina hluku: 69 / 82 / 68 / 83 / 59 LwA Sání / Přívod / Odvod / Výfuk / Okolí
• Filtry: Coarse 65% (G4) / Coarse 65% (G4)
• Rozměry: 1228mm x 690mm x 324mm
• Váha: 53 kg
• Připojení: Ø150mm/Ø160mm
• Izolace: 30 mm
• Materiál: Ocel RAL9016 a EPP
• Výrobce / Dodavatel: SALDA UAB
• Číslo dílu výrobce: AHU001719
• Regulační systém: Elektronická regulace bez externího displeje. Připraveno pro komunikaci ModBus RTU přes RS485.Poznámka: Není možné použít připojení displej a Modbus.
• NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 splňující
• SEC, vypočtená pro průměrné klimatické podmínky (Chladné / Průměrné / Teplé): -77,3 / -39,8 / -15,8 kWh/(m².a), třídy spotřeby energie A (2016)
• Deklarovaná typologie: RVU Obousměrná
• Typ pohonu: Proměnnými otáčkami
• Typ systému zpětného získávání tepla: Rekuperační
• Účinnost rekuperace při referenční průtoku (vyvážené): 79,5%
• Elektrický příkon pohonu ventilátoru včetně zařízení pro ovládání motoru při maximálním průtoku: 354W
• Hladina akustického výkonu vyzařovaného skříní: 52 LwA
• Referenční průtok: 0,111 m³/s
• Referenční tlakový rozdíl: 50 Pa
• SPI: 0,34 W/(m³/h)
• Řízení větrání [CTRL]: 0,65
• Deklarovaná maximální vnější netěsnost (%) / deklarovaná maximální vnitřní netěsnost (%): 1,2 / 1,2
• Typ upozornění na výměnu filtru: Časovač
• Přehled funkce: do 40°C, Modbus RTU, Eurovent certifikované výkonu, izolace, podstropní, proměnnými ot., IP54, regulace, tepelný obtok, protiproudý výměník, potrubní, EC motor, filtr

K čištění a údržbě filtrů a tepelného výměníku je nutné zajistit přístup k servisní straně zařízení.
