CRHE-ENT 2300EC BP EVO-PH DX YH

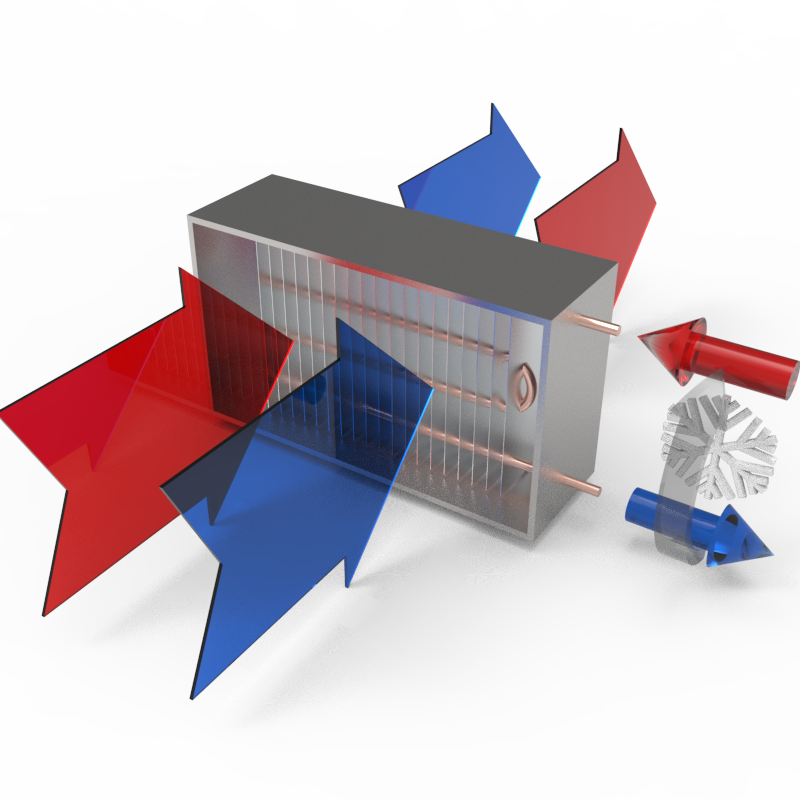

Rekuperační jednotka - EC motor, izolace, proměnnými ot., IP54, regulace, přímý výparník, entalpicky výměník, protiproudý výměník, deskový výměník, potrubní, vest. přímý výparník, filtr
- Entalpie výměník
- Vysoká účinnost (95%)
- EC motory
- Plynule regulovatelné množství vzduchu
- Možnost vestavného elektrického dohřevu nebo chlazení (vodní)
- Vybaveno kompletním ovládáním
- Snadná úprava vstupní a výstupní konfigurace
Cena za ks (bez DPH): -
Cena za ks (s DPH): -
poptávkapříslušenstvíPoužití
Jednotka CRHE H je technicky velmi vyspělé zařízení rekuperace tepla pro náročné prostory. Může být využito pro centrální rekuperaci tepla vetších obytných budov a také komerčních staveb. Tam, kde je rekuperace tepla prioritou a nízká spotřeba energie nutností, je využití jednotky CRHE H ideálním řešením.
Funkce
Použitím technicky pokročilých protiproudých výměníků tepla a ventilátorů s EC motory jsou jednotky CRHE H navrženy tak, aby z odváděného vzduchu vrátily do oběhu tolik tepla, kolik je jen možné, zatímco spotřebují minimální množství energie pro pohyb vzduchu. Vestavěné ovladače optimalizují chod systému a poskytují pohodlnou obsluhu.
Provedení
- Max. množství vzduchu: 2.050 m³/h při 120 Pa
- Elektrické napětí: 1/N/PE 50Hz 230 V proud 5,7 A
- Výkon motoru(ů): 896 (2x448)W
- Stupně rychlostí: Plynulá regulace
- Krytí: IP54
- Účinnost rekuperace při referenční průtoku (vyvážené): 75,3%
- Hladina hluku: 69,3 / 66,8 LwA do potrubí / do okolí
- Filtry: ePM1 70% (F7) / ePM10 50% (M5)
- Rozměry: 2180mm x 1640mm x 495mm
- Váha: 280 kg
- Připojení: Ø355mm
- Izolace: polyurethanová pěna tepelná vodivost 0,025 W/mk 25 mm
- Materiál: Magnelis® (C5)
- Výrobce / Dodavatel: UTEK / C.L.A. Srl.,
- Číslo dílu výrobce: 2PCDC0120BYH
- Regulační systém: Elektronická regulace s digitálním dotykový displejem
- NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 splňující
- Deklarovaná typologie: NRVU Obousměrná
- Typ pohonu: Proměnnými otáčkami
- Typ systému zpětného získávání tepla: Rekuperační
- Účinnost rekuperace při referenční průtoku (vyvážené): 75,3%
- Efektivní elektrický příkon: 0,82kW
- Hladina akustického výkonu vyzařovaného skříní: 67 LwA
- Referenční průtok: 0,82 m³/s
- Maximální vnitřní měrný příkon ventilátoru větracích součástí (SFPint): 774 W/m³/s [<=1087 W/m³/s]
- Účinná nátoková rychlost při konstrukčním průtoku: 2 m/s
- Referenční tlakový rozdíl: 200 Pa
- Vnitřní tlaková ztráta větracích součástí (Δps,int): 498 Pa
- Statická účinnost ventilátorů použitých v souladu s nařízením (EU) č. 327/2011): 61,2%
- Deklarovaná maximální vnější netěsnost (%) / deklarovaná maximální vnitřní netěsnost (%): 3,2 / 4,7
- Typ upozornění na výměnu filtru: Snímač
- Přehled funkce: EC motor, izolace, proměnnými ot., IP54, regulace, přímý výparník, entalpicky výměník, protiproudý výměník, deskový výměník, potrubní, vest. přímý výparník, filtr
Údržba
Interval údržby a čištění převážně závisí na prostředí a umístění rekuperační jednotky. Vzduchové filtry a nasávací a výfukové žaluzie by měly být obecně čištěny nejméně dvakrát až třikrát za rok a rekuperační výměník za rok. Oběžná kola ventilátorů mohou být kontrolována a čištěna pokud je potřeba a to nejlépe současně s výměníkem.
Instalace
Jednotka CHRE je navržena pouze pro vodorovnou instalaci. Jednotka může být umístěna na dodávaný podstavec s použitím vhodného hlukového tlumení. Jednotka může být rovněž zavěšena pod stropem. V obou možnostech umístění je třeba zachovat přístup k dvířkám.
Upozornění: Podtlakové větrání není vhodné pro prostory s otevřenými spalovacími spotřebiči.
