CRHE-ENT 3200EC BP PRE-HEATER EVO-PH RELT SV
Rekuperační jednotka - vest. elektrický dohřev, proměnnými ot., filtr, IP54, regulace, izolace, vest. elektrický předehřev, entalpicky výměník, protiproudý výměník, potrubní, EC motor
- Entalpie výměník
- Vysoká účinnost (95%)
- EC motory
- Plynule regulovatelné množství vzduchu
- Možnost vestavného elektrického dohřevu nebo chlazení (vodní)
- Vybaveno kompletním ovládáním
- Snadná úprava vstupní a výstupní konfigurace
Cena za ks (bez DPH): -
Cena za ks (s DPH): -
poptávkapříslušenstvíPoužití
Jednotka CRHE V je technicky velmi vyspělé zařízení rekuperace tepla pro náročné aplikace. Může být využito pro centrální rekuperaci tepla vetších obytných budov a také komerčních staveb. Tam, kde je rekuperace tepla prioritou a nízká spotřeba energie nutností, je využití jednotky CRHE H ideálním řešením.
Funkce
Použitím technicky pokročilých protiproudých výměníků tepla a ventilátorů s EC motory jsou jednotky CRHE V navrženy tak, aby z odváděného vzduchu vrátily do oběhu tolik tepla, kolik je jen možné, zatímco spotřebují minimální množství energie pro pohyb vzduchu. Vestavěné ovladače optimalizují chod systému a poskytují pohodlnou obsluhu.
Provedení

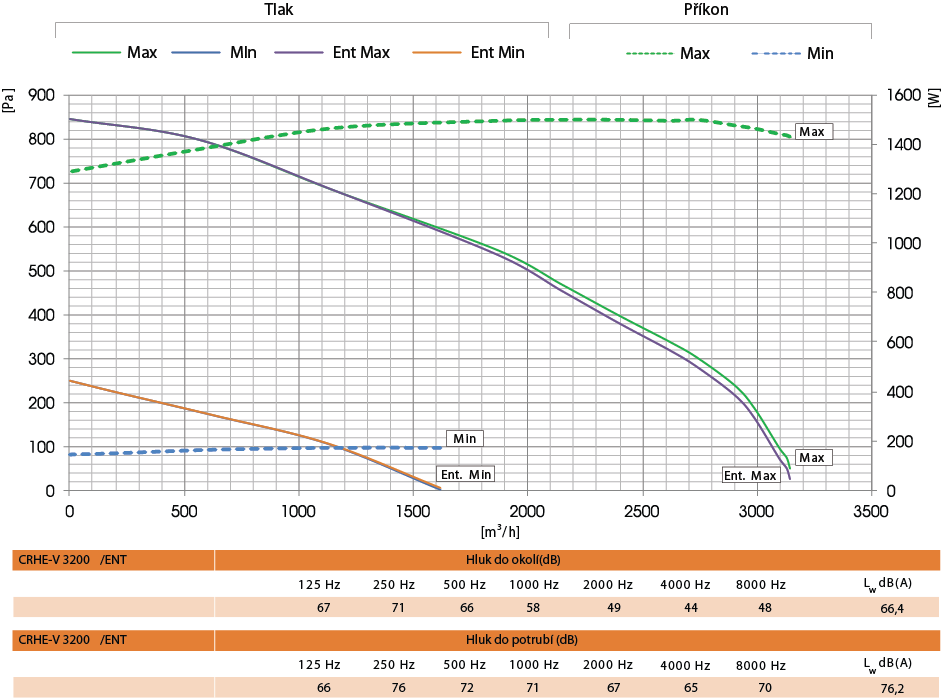

- Max. množství vzduchu: 3.070 m³/h při 100 Pa
- Elektrické napětí: 2x 3/N/PE 50Hz 400 V proud 17,9 + 11,6 A
- Výkon motoru(ů): 1430 (2x715)W
- Stupně rychlostí: Plynulá regulace
- Krytí: IP54
- Účinnost rekuperace při referenční průtoku (vyvážené): 78,3%
- Topný výkon: 16 kW předehřev (8 kW) / dohřev (8 kW)
- Hladina hluku: 76,2 / 66,4 LwA do potrubí / do okolí
- Filtry: ePM1 70% (F7) / ePM10 50% (M5)
- Rozměry: 2305mm x 1460mm x 1280mm
- Váha: 352 kg
- Připojení: Ø450mm
- Izolace: polyurethanová pěna tepelná vodivost 0,025 W/mk 36 mm
- Materiál: Magnelis® (C5)
- Výrobce / Dodavatel: UTEK / C.L.A. Srl.,
- Číslo dílu výrobce: 2PDCCL120BSV
- Regulační systém: Elektronická regulace s digitálním dotykový displejem
- NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 splňující
- Deklarovaná typologie: NRVU Obousměrná
- Typ pohonu: Proměnnými otáčkami
- Typ systému zpětného získávání tepla: Rekuperační
- Účinnost rekuperace při referenční průtoku (vyvážené): 78,3%
- Efektivní elektrický příkon: 1,47kW
- Hladina akustického výkonu vyzařovaného skříní: 63 LwA
- Referenční průtok: 0,81 m³/s
- Maximální vnitřní měrný příkon ventilátoru větracích součástí (SFPint): 754 W/m³/s [<=1137 W/m³/s]
- Účinná nátoková rychlost při konstrukčním průtoku: 1,47 m/s
- Referenční tlakový rozdíl: 200 Pa
- Vnitřní tlaková ztráta větracích součástí (Δps,int): 336 Pa
- Statická účinnost ventilátorů použitých v souladu s nařízením (EU) č. 327/2011): 49,1%
- Deklarovaná maximální vnější netěsnost (%) / deklarovaná maximální vnitřní netěsnost (%): 4,2 / 3,6
- Typ upozornění na výměnu filtru: Snímač
- Přehled funkce: vest. elektrický dohřev, proměnnými ot., filtr, IP54, regulace, izolace, vest. elektrický předehřev, entalpicky výměník, protiproudý výměník, potrubní, EC motor
Údržba
Interval údržby a čištění převážně závisí na prostředí a umístění rekuperační jednotky. Vzduchové filtry a nasávací a výfukové žaluzie by měly být obecně čištěny nejméně dvakrát až třikrát za rok a rekuperační výměník za rok. Oběžná kola ventilátorů mohou být kontrolována a čištěna pokud je potřeba a to nejlépe současně s výměníkem.
Instalace
Jednotka CHRE je navržena pouze pro vodorovnou instalaci. Jednotka může být umístěna na dodávaný podstavec s použitím vhodného hlukového tlumení. Jednotka může být rovněž zavěšena pod stropem. V obou možnostech umístění je třeba zachovat přístup k servisním dvířkám.
Upozornění: Podtlakové větrání není vhodné pro prostory s otevřenými spalovacími spotřebiči.
