CRHE 700EC BP EVO-PH RELM YH
Rekuperační jednotka - regulace, konfigurovatelným hrdlem, izolace, horizontální provedení, proměnnými ot., filtr, EC motor, vest. elektrický dohřev, protiproudý výměník, potrubní, IP44
- Vysoká účinnost (95%)
- EC motory
- Plynule regulovatelné množství vzduchu
- Možnost vestavného elektrického dohřevu nebo chlazení (vodní)
- Možnost vnitřního obtoku vzduchu
- Vybaveno kompletním ovládáním
- Snadná úprava vstupní a výstupní konfigurace
Cena za ks (bez DPH): -
Cena za ks (s DPH): -
poptávkapříslušenstvíPoužití
Jednotka CRHE H je technicky velmi vyspělé zařízení rekuperace tepla pro náročné prostory. Může být využito pro centrální rekuperaci tepla vetších obytných budov a také komerčních staveb. Tam, kde je rekuperace tepla prioritou a nízká spotřeba energie nutností, je využití jednotky CRHE H ideálním řešením.
Funkce
Použitím technicky pokročilých hliníkových protiproudých výměníků tepla a ventilátorů s EC motory jsou jednotky CRHE H navrženy tak, aby z odváděného vzduchu vrátily do oběhu tolik tepla, kolik je jen možné, zatímco spotřebují minimální množství energie pro pohyb vzduchu. Vestavěné ovladače optimalizují chod systému a poskytují pohodlnou obsluhu.
Provedení
- Konstrukce z profilů protlačovaného hliníku.
- Dvojitý plášť z ocelových panelů s 25mm vstřikovanou izolací z polyuretanové pěny.
- Snadno přístupné výklopné boční panely.
- Vysoce účinné hliníkové protiproudé deskové výměníky tepla.
- Obsluha z jedné strany

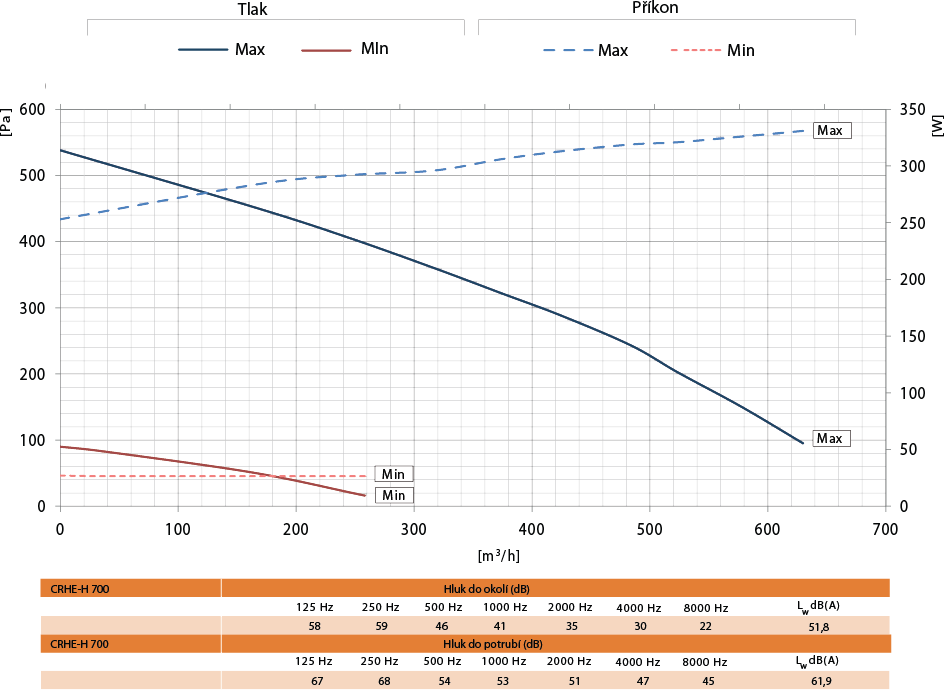

- Max. množství vzduchu: 620 m³/h při 100 Pa
- Elektrické napětí: 1/N/PE 50Hz 230 V proud 11,2 A
- Výkon motoru(ů): 290 (2x145)W
- Stupně rychlostí: Plynulá regulace
- Krytí: IP44
- Účinnost rekuperace při referenční průtoku (vyvážené): 80%
- Topný výkon: 2 kW dohřev
- Hladina hluku: 61,9 / 51,8 LwA do potrubí / do okolí
- Filtry: ePM1 70% (F7) / ePM10 50% (M5)
- Rozměry: 1590mm x 740mm x 360mm
- Váha: 103 kg
- Připojení: Ø200mm
- Izolace: polyurethanová pěna tepelná vodivost 0,025 W/mk 25 mm
- Materiál: Magnelis® (C5)
- Výrobce / Dodavatel: UTEK / C.L.A. Srl.,
- Číslo dílu výrobce: 2PABC0020BYH
- Regulační systém: Elektronická regulace s digitálním dotykový displejem
- NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 splňující
- Deklarovaná typologie: NRVU Obousměrná
- Typ pohonu: Proměnnými otáčkami
- Typ systému zpětného získávání tepla: Rekuperační
- Účinnost rekuperace při referenční průtoku (vyvážené): 80%
- Efektivní elektrický příkon: 0,32kW
- Hladina akustického výkonu vyzařovaného skříní: 52 LwA
- Referenční průtok: 0,146 m³/s
- Maximální vnitřní měrný příkon ventilátoru větracích součástí (SFPint): 1080 W/m³/s [<=1287 W/m³/s]
- Účinná nátoková rychlost při konstrukčním průtoku: 1,9 m/s
- Referenční tlakový rozdíl: 200 Pa
- Vnitřní tlaková ztráta větracích součástí (Δps,int): 511 Pa
- Statická účinnost ventilátorů použitých v souladu s nařízením (EU) č. 327/2011): 54,4%
- Deklarovaná maximální vnější netěsnost (%) / deklarovaná maximální vnitřní netěsnost (%): 5,7 / 11,2
- Typ upozornění na výměnu filtru: Snímač
- Přehled funkce: regulace, konfigurovatelným hrdlem, izolace, horizontální provedení, proměnnými ot., filtr, EC motor, vest. elektrický dohřev, protiproudý výměník, potrubní, IP44
Údržba
Interval údržby a čištění převážně závisí na prostředí a umístění rekuperační jednotky. Vzduchové filtry a nasávací a výfukové žaluzie by měly být obecně čištěny nejméně dvakrát až třikrát za rok a rekuperační výměník za rok. Oběžná kola ventilátorů mohou být kontrolována a čištěna pokud je potřeba a to nejlépe současně s výměníkem.
Instalace
Jednotka CHRE je navržena pouze pro vodorovnou instalaci. Jednotka může být umístěna na dodávaný podstavec s použitím vhodného hlukového tlumení. Jednotka může být rovněž zavěšena pod stropem. V obou možnostech umístění je třeba zachovat přístup k dvířkám.
Upozornění: Podtlakové větrání není vhodné pro prostory s otevřenými spalovacími spotřebiči.
