UHS 800 EVOD-PH-IP RELM SH
Lokální rekuperační jednotka - EC motor, Modbus TCP/IP, izolace, podstropní, proměnnými ot., IP44, regulace, vest. elektrický dohřev, protiproudý výměník, tichý provedení, filtr
- Vysoká účinnost až 95%
- EC motory
- Hliníkový tepelný výměník
- Podstropní provedení
Cena za ks (bez DPH): -
Cena za ks (s DPH): -
poptávkapříslušenstvíPoužití
UHS je jednotka pro rekuperaci tepla navržena pro lokální větraní kanceláří, komerčních prostorů, dílen a dalších prostorů. Deskový výměník tepla v provedení z hliníku a motory EC zaručující vysokou účinnost. Skříň jednotky obsahuje panel izolovaný z polyuretanu o tloušťce 36 mm, který minimalizuje tepelné ztráty a hluk.
Funkce

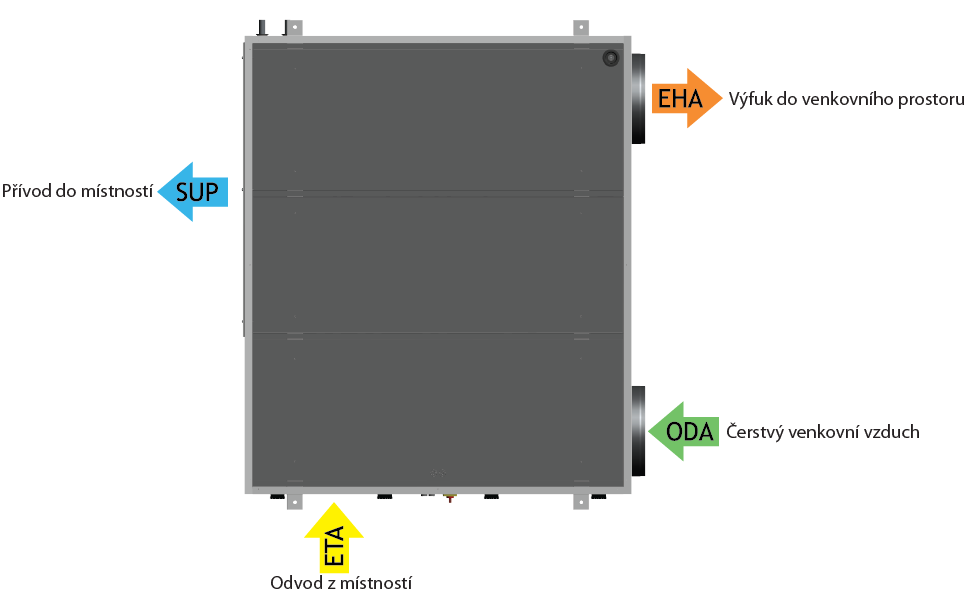

Jednotka UHS je navržena tak, aby zajistila větrání s rekuperací tepla v místnosti nebo oblasti bez nutnosti distribuce vzduchu potrubím. Díky velmi kompaktním rozměrům může být jednotka umístěna v rohu prostoru, aniž by došlo k významnému zamezení prostoru.
Jednotka UHS může být v případě potřeby dodávána s interním předehřívačem a / nebo interním dohřívačem.
Jednotka je dodávána s výběrem ovládacích panelů z nichž každý má různé možnosti připojení pro vzdálenou komunikaci. Kromě toho může být připojen další snímač pro usnadnění provozu řízení požadavku.
Provedení
- Čerpadlo kondenzátu
- Izolační materiál: Minerální vlna

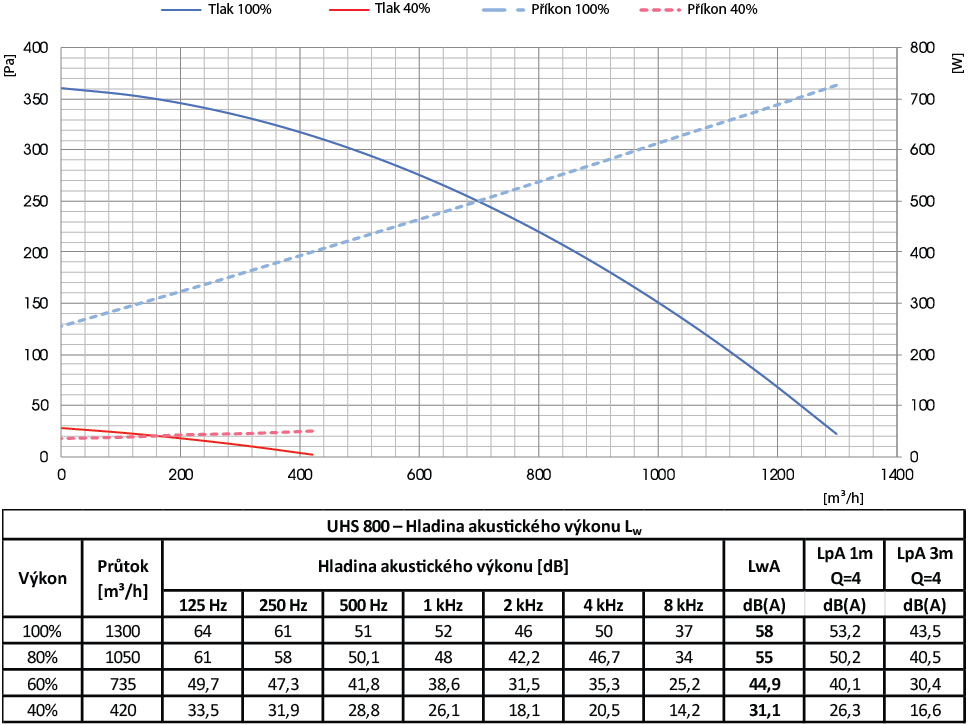

- Max. množství vzduchu: 1.240 m³/h při 50 Pa
- Elektrické napětí: 1/N/PE 50Hz 230 V proud 8,8 A
- Výkon motoru(ů): 760 (2x380)W
- Stupně rychlostí: Plynulá regulace
- Krytí: IP44

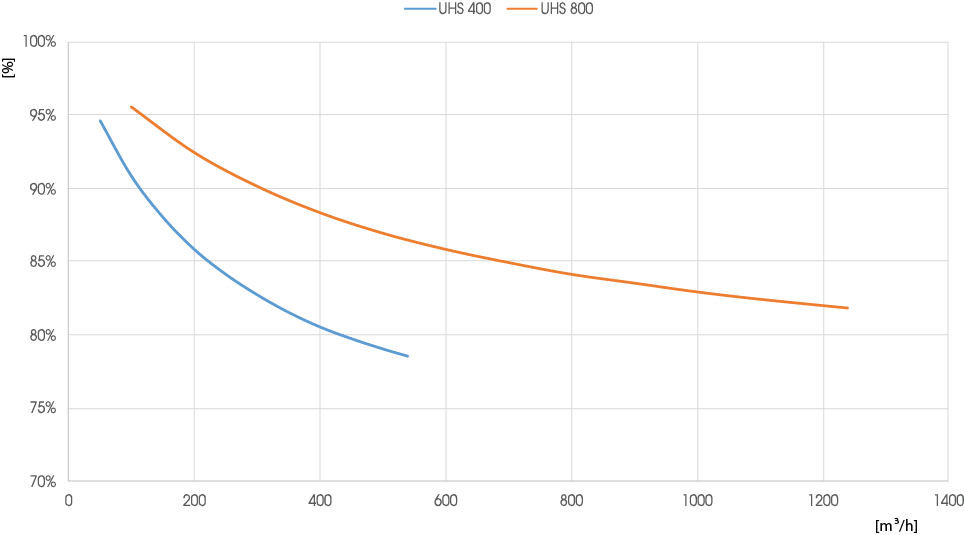

- Účinnost rekuperace při referenční průtoku (vyvážené): 96%
- Topný výkon: 1 kW dohřev
- Hladina hluku: 16,6 / 58,0 LpA 3m Q4 40% / 100%
- Filtry: ePM1 70% (F7) / ePM10 50% (M5)
- Rozměry: 1605mm x 1350mm x 480mm
- Váha: 185 kg
- Připojení: Ø315mm
- Izolace: 50 mm
- Materiál: Vnitřní a vnější panely Magnelis ZM310, vnější panely nátěr RAL9003
- Výrobce / Dodavatel: UTEK / C.L.A. Srl.,
- Číslo dílu výrobce: 2JBET0020CSH
- Regulační systém: Elektronická regulace s digitálním dotykový displejem a modulem dálkové komunikace ModBus TCP-IP (Ethernet), a Web Server.
- NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 splňující
- Deklarovaná typologie: NRVU Obousměrná
- Typ pohonu: Proměnnými otáčkami
- Typ systému zpětného získávání tepla: Rekuperační
- Účinnost rekuperace při referenční průtoku (vyvážené): 96%
- Efektivní elektrický příkon: 0,56kW
- Referenční průtok: 0,24 m³/s
- Maximální vnitřní měrný příkon ventilátoru větracích součástí (SFPint): 1052 W/m³/s [<=1386 W/m³/s]
- Účinná nátoková rychlost při konstrukčním průtoku: 0,75 m/s
- Referenční tlakový rozdíl: 200 Pa
- Vnitřní tlaková ztráta větracích součástí (Δps,int): 369 Pa
- Statická účinnost ventilátorů použitých v souladu s nařízením (EU) č. 327/2011): 36,9%
- Deklarovaná maximální vnější netěsnost (%) / deklarovaná maximální vnitřní netěsnost (%): 11,6 / 13,5
- Typ upozornění na výměnu filtru: Snímač
- Přehled funkce: EC motor, Modbus TCP/IP, izolace, podstropní, proměnnými ot., IP44, regulace, vest. elektrický dohřev, tepelný obtok, protiproudý výměník, tichý provedení, filtr
Údržba
Filtry je třeba pravidelně čistit nebo vyměnit.
Přibližně každých 12 měsíců by měly být ventilátory a výměník tepla vyčištěny, aby se zabránilo hromadění nečistot a prachu.
Instalace
Jednotka je navržena pro rychlou a snadnou instalaci podporovanou integrovanými upevňovacími prvky. Může být připojen přímo přes vnější stěnu nebo má dostatečnou tlakovou rezervu pro připojení pomocí vzduchovodu.

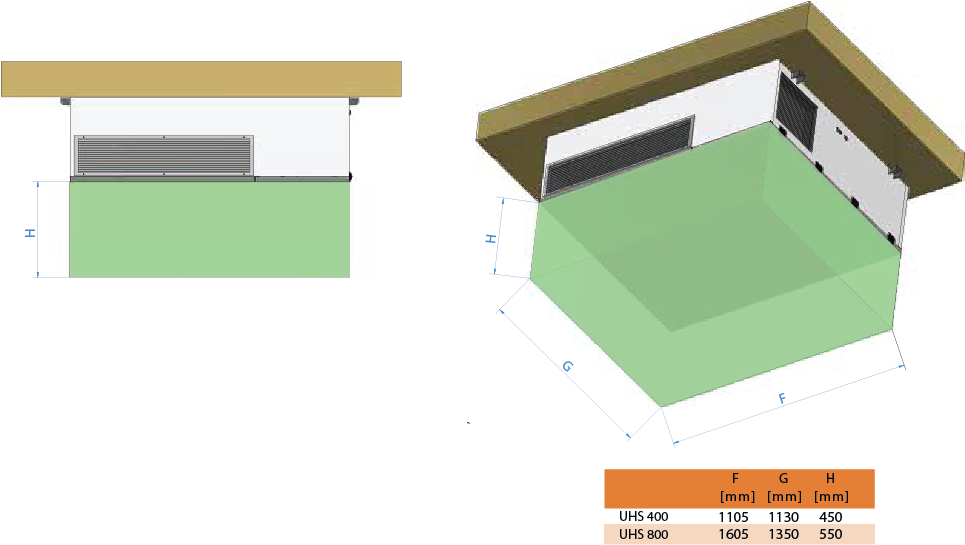

Ujistěte se, že je pod jednotkou k dispozici dostatek prostoru pro servis.
