UTA 3 BP CAV EVO-PH YV
Rekuperační jednotka - filtr, izolace, konst. průtok, proměnnými ot., EC motor, protiproudý výměník, potrubní, IP54
- Vysoká účinnost
- EC motory
- Plynule regulovatelné množství vzduchu
- Možnost vestavného elektrického dohřevu nebo chlazení (vodní)
- Obtoku vzduchu
Cena za ks (bez DPH): -
Cena za ks (s DPH): -
poptávkapříslušenstvíPoužití
Jednotka UTA je technicky velmi vyspělé zařízení rekuperace tepla pro náročné aplikace. Může být využito pro centrální rekuperaci tepla vetších obytných budov a komerčních staveb. Tam, kde je rekuperace tepla prioritou a nízká spotřeba energie nutností, je využití jednotky UTA ideálním řešením.
Funkce
Použitím technicky pokročilých hliníkových protiproudých výměníků tepla a ventilátorů s EC motory jsou jednotky UTA navrženy tak, aby z odváděného vzduchu vrátily do oběhu tolik tepla, kolik je jen možné, zatímco spotřebují minimální množství energie pro pohyb vzduchu. Vestavěné ovladače optimalizují chod systému a poskytují pohodlnou obsluhu.
Provedení
- Konstrukce z profilů protlačovaného hliniku.
- Dvojitý plášť z ocelových panelů s 45mm vstřikovanou izolací z polyuretanové pěny.
- Snadno přístupné výklopné boční panely.
- Vysoce účinné hliníkové protiproudé deskové výměníky tepla.
- EN 1886:2008: D1, L3, F7, T3, TB3

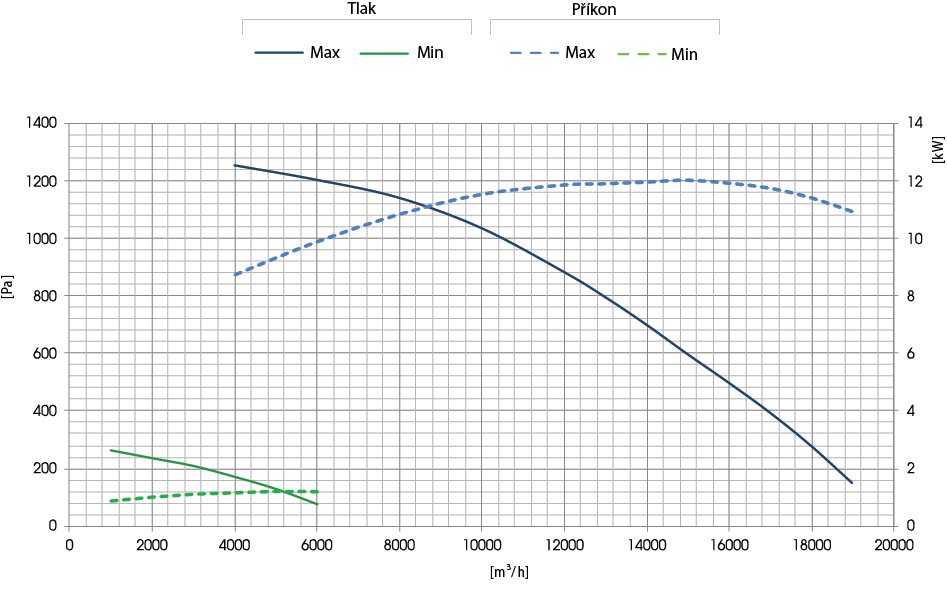

- Max. množství vzduchu: 18.600 m³/h při 200 Pa
- Elektrické napětí: 3/N/PE 50Hz 400 V proud 18,6 A
- Výkon motoru(ů): 11600 (4x2900)W
- Stupně rychlostí: Plynulá regulace
- Krytí: IP54
- Účinnost rekuperace při referenční průtoku (vyvážené): 81,8%

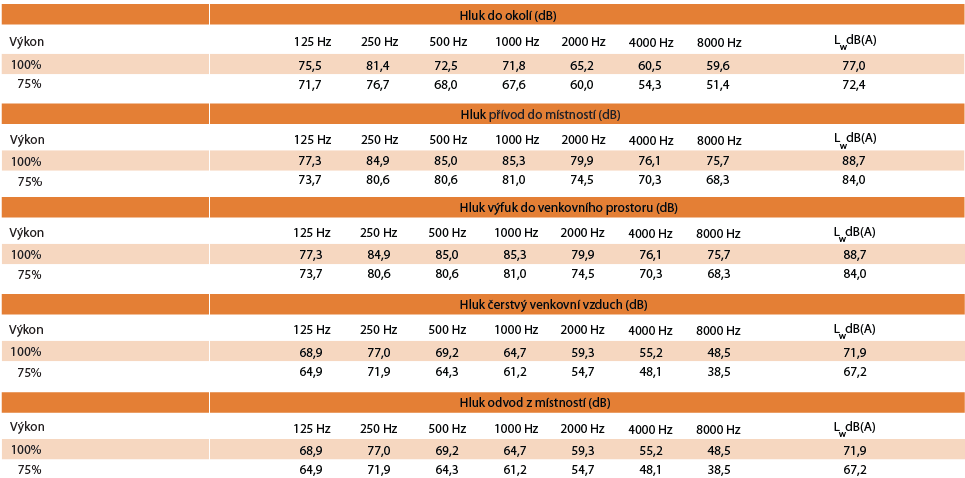

- Hladina hluku: 88,7 / 77,0 LwA do potrubí / do okolí
- Filtry: ePM1 70% (F7) / ePM10 50% (M5)
- Váha: 1804 kg
- Připojení: 2800mm x 975mm
- Izolace: polyurethanová pěna tepelná vodivost 0,025 W/mk 45 mm
- Materiál: Magnelis® (C5)
- Výrobce / Dodavatel: UTEK / C.L.A. Srl.,
- Číslo dílu výrobce: 2TE0C0020BYV
- Regulační systém: Elektronická regulace s digitálním dotykový displejem
- NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 splňující
- Deklarovaná typologie: NRVU Obousměrná
- Typ pohonu: Proměnnými otáčkami
- Typ systému zpětného získávání tepla: Rekuperační
- Účinnost rekuperace při referenční průtoku (vyvážené): 81,8%
- Efektivní elektrický příkon: 12,0kW
- Hladina akustického výkonu vyzařovaného skříní: 77 LwA
- Referenční průtok: 4,3 m³/s
- Maximální vnitřní měrný příkon ventilátoru větracích součástí (SFPint): 1044 W/m³/s
- Účinná nátoková rychlost při konstrukčním průtoku: 2,07 m/s
- Referenční tlakový rozdíl: 550 Pa
- Vnitřní tlaková ztráta větracích součástí (Δps,int): 748 Pa
- Statická účinnost ventilátorů použitých v souladu s nařízením (EU) č. 327/2011): 69,0%
- Deklarovaná maximální vnější netěsnost (%) / deklarovaná maximální vnitřní netěsnost (%): 2,3 / 3,5
- Typ upozornění na výměnu filtru: Snímač
- Přehled funkce: filtr, izolace, konst. průtok, proměnnými ot., EC motor, tepelný obtok, protiproudý výměník, potrubní, IP54
Údržba
Interval údržby a čištění převážně závisí na prostředí a umístění rekuperační jednotky. Vzduchové filtry a nasávací a výfukové žaluzie by měly být obecně čištěny nejméně dvakrát až třikrát za rok a rekuperační výměník jednou za rok. Oběžná kola ventilátorů by měla být kontrolována a čištěna pokud je potřeba a to nejlépe současně s výměníkem.
Instalace
Jednotka UTA je navržena pouze pro vodorovnou instalaci. Jednotka může být umístěna na dodávaný podstavec s použitím vhodného hlukového tlumení.
