CWDX 200-3-2,5

CWDX se používá s tepelným čerpadlem k vytápění a chlazení ventilačních systémů.

Lze kombinovat s venkovními jednotkami různých výrobců a jejich příslušenstvím k ovládacím zařízením.

Design:

⦁ Pouzdro z oceli Magnelis, S 220, ZM 310.

⦁ Vyměník s měděnným potrubím a spoji, stejně jako hliníková žebra potažená hydrofillem.

⦁ Otevírací přístupový panel pro snadnou kontrolu a čištění.

⦁ Nerezová odkapávací miska (EN 1.4301) na kondenzovanou vodu s přípojkou pro odtok (G½”).

⦁ Přípojky potrubí jsou opatřeny pryžovými těsněními.

Provozní údaje:

⦁ Max. provozní tlak: 4,29 Mpa (42,9 bar).

⦁ Zkušební tlak: 4,8 Mpa (48 bar).

⦁ Baterie byly natlakované a testovány na těsnost.

Hygiena:

⦁ Konstrukce s otevíracím přístupovým panelem umožňuje kontrolu a čištění skříň, odkapávací misky a vzduchových kanálů. To přispívá k více čistému vzduchu a tím I čerstvému a zdravému větracímu vzduchu.

Třída vzduchotěsnosti D:

⦁ Potrubní chladiče CWDX splňují třídu vzduchotěsnosti D dle EN 15727, což zajišťuje, že se chlazený vzduch dostane na místo určení a neuniká ven z ventilačního systému, což šetří energii I peníze.

⦁ Třída těsnosti D je nejvyšší klasifikace podle EN 15727.

• Vnitřní objem výměníku: 0,9 l
• Max. množství vzduchu: Chlazení 300 ÷ 720 / Topení 300 ÷ 1.300 m³/h
• Topný výkon: 2,7 kW R32 při 15°C a rychlost 2 m/s
• Chladící výkon: 3,1 kW R32 při 27°C a rychlost 2 m/s
• Váha: 9,5 kg

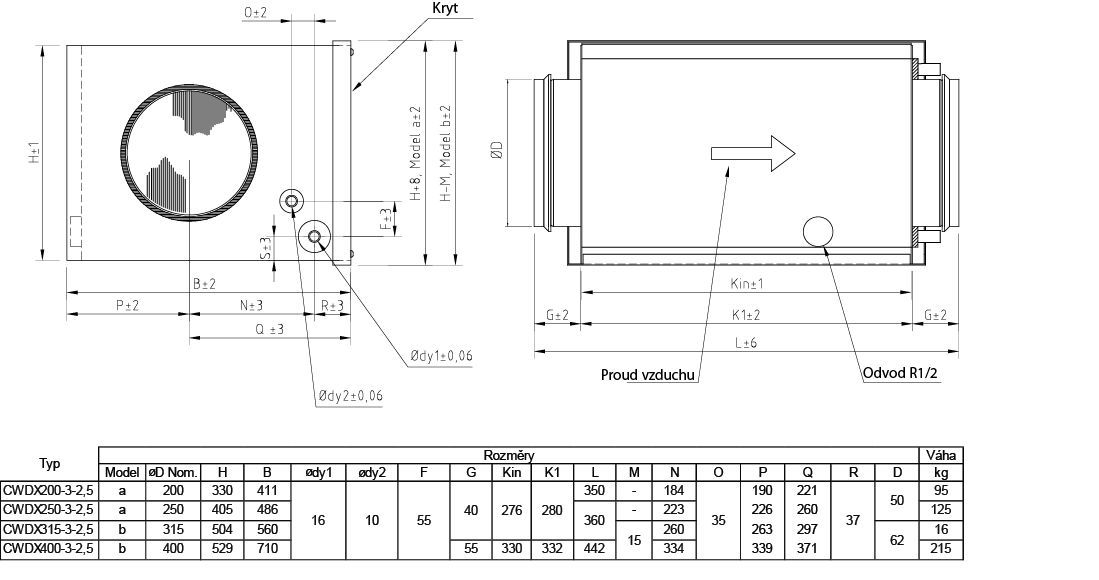

• Připojení: Ø200mm
• Výrobce / Dodavatel: VEAB Heat Tech AB
• Přehled funkce: topení, chlazení, potrubní, jednostupňový výměník

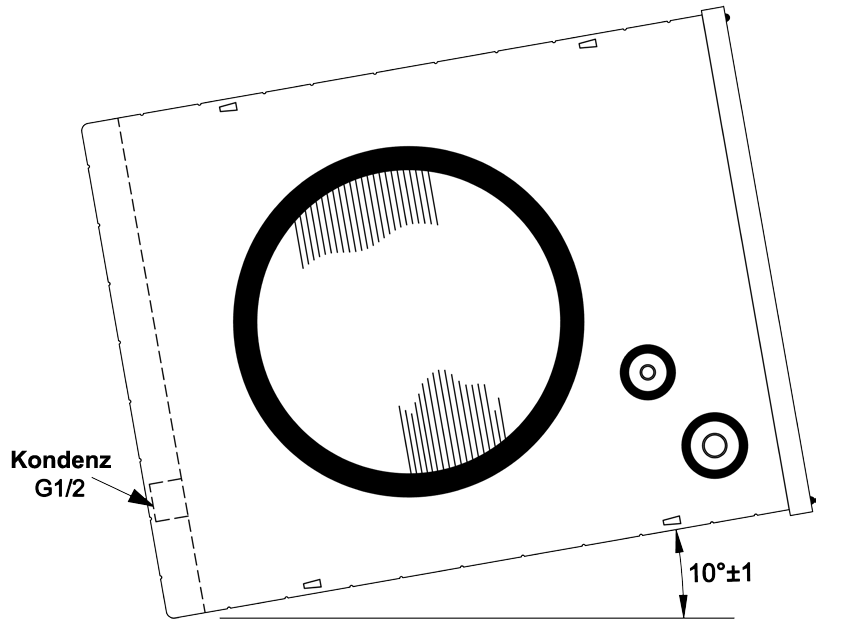

CWDX jsou určeny pro instalaci do vodorovného potrubí. CWDX by měl být nakloněn směrem k výstupu kondenzátu.
