JMv Aerofoil

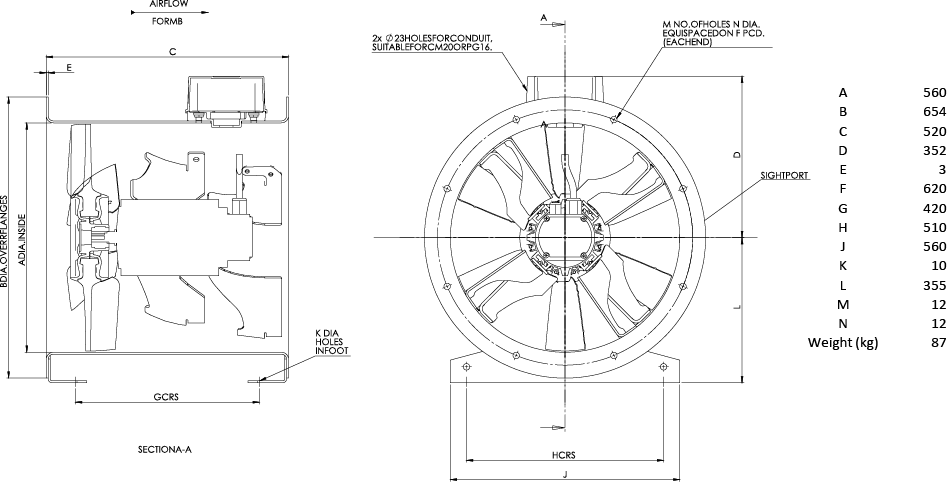

56JMv/20/2/6/24 rozměry

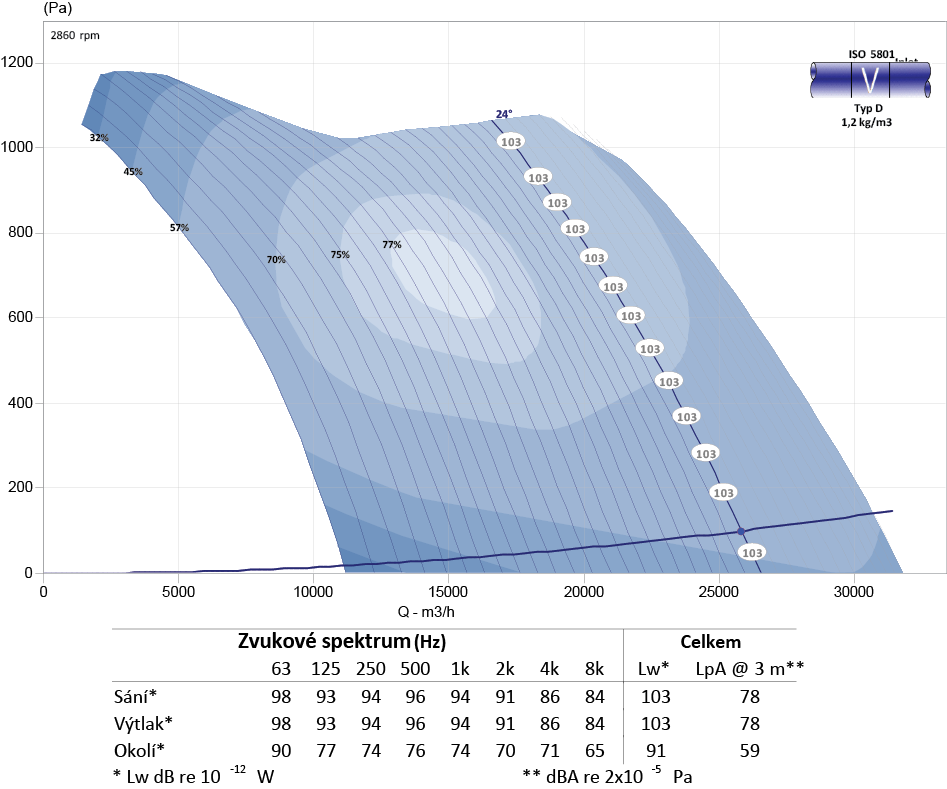

56JMv/20/2/6/24 výkon
JMv VCC lopatky

56JMv/20/2/6/24/400V/8,63kW/L112M (IE2)

Ventilátor - axiální, potrubní, IP55
  • Nová generace aerodynamického designu lopatek má za následek výrazné zvýšení účinnosti ventilátoru
  • K dispozici v požárním provedení F300 a F400
  • Nízká instalovaná hladina hluku
  • Ochrana motoru a svorkovnice IP55

Cena za ks (bez DPH): -

Cena za ks (s DPH): -

poptávkapříslušenství

Použití

Axiální potrubní ventilátory.Vzhledem k velkému množství kombinací velikostí ventilátorů, motorů a lopatek je možné zobrazit omezený sortiment. Na vyžádání jsou k dispozici i jiné kombinace ventilátorů.

Funkce

Proudění vzduchu ventilátorem je řízeno velmi přesně, aby se zvýšila účinnost - počínaje konstrukcí aerodynamického náboje, pokračováním vírových generátorů na zadní hraně lopatek oběžného kola a dokončením dvoustupňovou sestavou vodicích lopatek pro další řízení a snížení turbulence, což vede k nejlepší možné přeměně turbulentní energie na použitelný aerodynamický výkon.

Oběžná kola:

Konstrukce oběžného kola zahrnuje vlastnosti, jako jsou jedinečné vysoce účinné lopatky profilu křídla s vysokým zákrutem. Které jsou osazeny do aerodynamicky optimalizovaného náboje a upínací desky, která umožňuje nastavení úhlů stoupání.

Všechna oběžná kola Woods jsou litá pod vysokým tlakem a nabízejí tenké profily křídla pro nízkou produkci hluku. Každý komponent z litého hliníku je před montáží podroben rentgenové kontrole.

Skříň:

Ventilátory JM Aerofoil jsou k dispozici buď ve formě s dlouhým opláštěním, doplněné externě namontovanou předem zapojenou elektrickou svorkovnicí nebo v krátkém provedení pro instalaci do potrubí nebo desky. Pouzdra jsou spřádána z ocelového plechu s integrovanými předvrtanými a zaoblenými vstupními přírubami. Pozinkovaný povrch poskytuje vysokou odolnost proti korozi a je ideální pro vnější i vnitřní použití.

Motory:

Všechny motory mají zcela uzavřenou izolaci třídy F s hodnocením proudu vzduchu. Standardně vyrobeno z hliníku nebo litiny se speciální drážkou „T“ nebo upevněním na podložce. Jednootáčkové motory jsou vhodné pro řízení otáček pomocí regulace napětí, pokud je to indikováno. Třífázové motory jsou vhodné pro použití s frekvenčními měniči, vhodné pro snížení na 20% maximální rychlosti. Na vyžádání jsou k dispozici dvou rychlostní motory. Vhodné pro horizontální nebo vertikální provoz hřídele. Dodáváno s krytím IP55 s odnímatelnými vypouštěcími zátkami.

Ložiska s těsněním po celou dobu životnosti mazaná tukem pro široký rozsah teplot. Motory rámy BT a CT jsou standardně vybaveny termostatem na ochranu proti přehřátí. Rámové motory o velikosti 80-160 jsou vybaveny termistorem pro ochrana přehřátí. Tyto motory jsou vhodné pro řízení měničem až do 20% plné rychlosti a tam, kde v rámci rozsahu obsahují motory vyhovující IE2.

Provedení

  • Ukázkový příklad kódu popisu produktu:
  • HT63JMv/20/4/6/35
  • • HT - Označení požárního ventilátoru
  • • 63 - označuje průměr oběžného kola ventilátoru v centimetrech
  • • JMv - označuje typ ventilátoru
  • • 20 - označuje průměr náboje oběžného kola v centimetrech
  • • 4 - označuje jmenovitou čtyřpólovou rychlost
  • • 6 - označuje počet lopatek
  • • 35 - označuje úhel stoupání pro požadovaný provoz
  • Skříň ventilátoru žárově zinkované
  • Max. množství vzduchu: 25.834 m³/h při 100 Pa
  • Elektrické napětí: 3/PE 50Hz 400 V proud 16,4 A
  • Výkon motoru(ů): 8,63 kW 2 pólový 2860 ot./min L112M (IE2)
  • Stupně rychlostí: 1
  • Krytí: IP55
  • Maximální teplota vzduchu: -40 ÷ +50°C
  • Maximální teplota oblast: -40 ÷ +50°C
  • Hladina hluku: 78 / 78 / 59 LpA 3m Sání / Výtlak / Okolí
  • Váha: 87 kg
  • Připojení: Ø560mm
  • Výrobce / Dodavatel: Woods Air Movement (Fläkt Woods)
  • Přehled funkce: axiální, potrubní, IP55, hliníkové lopatky

Příslušenství

Obrázek
Název / Popis
Měrná jednotka
Cena s DPH
Termín
ODE-3-340240-3F42
ODE-3-340240-3F42
Frekvenční měnič - IP20, 3/PE 400V vstupní napětí 3/PE 400V do motor, max. 11kW nebo 24A
Měrná jednotka: ks
Cena: 21 417,00 Kč
Termín: 1-2 týdny
ODE-3-340240-3F4A
ODE-3-340240-3F4A
Frekvenční měnič - 3/PE 400V vstupní napětí 3/PE 400V do motor, max. 11kW nebo 24A, venkovní provedení, IP66
Měrná jednotka: ks
Cena: 25 168,00 Kč
Termín: 1-2 týdny
ODE-3-340240-3F4B
ODE-3-340240-3F4B
Frekvenční měnič - venkovní provedení, IP66, 3/PE 400V vstupní napětí 3/PE 400V do motor, max. 11kW nebo 24A
Měrná jednotka: ks
Cena: 31 218,00 Kč
Termín: 1-2 týdny
AS021107
AS021107
Sada montážních konzol (2ks) - Ø560mm
Měrná jednotka: ks
Cena: -
Termín: na dotaz
AS040560
AS040560
Manžeta s 2x spona - do 200°C, Ø560mm
Měrná jednotka: ks
Cena: -
Termín: na dotaz
DA501355
DA501355
Příruba - Ø560mm
Měrná jednotka: ks
Cena: -
Termín: na dotaz
248953
248953
Sací dýza - Ø560mm
Měrná jednotka: ks
Cena: -
Termín: na dotaz
245074
245074
Ochranná mřížka - oběžné kolo - Ø560mm
Měrná jednotka: ks
Cena: -
Termín: na dotaz
249358
249358
Ochranná mřížka - motor - Ø560mm
Měrná jednotka: ks
Cena: -
Termín: na dotaz
414474
414474
Zpětné klapka horizontální - Ø560mm
Měrná jednotka: ks
Cena: -
Termín: na dotaz
SB281401
SB281401
Tlumič hluku - Ø560mm
Měrná jednotka: ks
Cena: -
Termín: na dotaz
SB283401
SB283401
Tlumič hluku - Ø560mm
Měrná jednotka: ks
Cena: -
Termín: na dotaz
SC281401
SC281401
Tlumič hluku s jádrem - Ø560mm
Měrná jednotka: ks
Cena: -
Termín: na dotaz
SC283401
SC283401
Tlumič hluku s jádrem - Ø560mm
Měrná jednotka: ks
Cena: -
Termín: na dotaz
