Box-I EC 90x50-3 max

Vhodné pro přívodní a odvodní větrací systémy instalované v komerčních, kancelářských a jiných veřejných nebo průmyslových prostorách.

Plně regulovatelná rychlost ventilátoru pro energeticky úsporné větrací systémy.

Kompatibilní s obdélníkovými vzduchovody o rozměrech 300x150 až 1000x500 mm.

Konstrukce:

Pouzdro z pozinkované oceli odolné vůči povětrnostním vlivům. Pouzdro je tepelně a zvukově izolováno minerální vlnou. Ventilátor je určen pro nepřetržitý provoz s trvalým připojením k elektrické síti. Vybaven standardními 20mm připojovacími přírubami pro připojení k obdélníkovým větracím potrubím. Přístupový panel na pouzdře pro kontrolu a údržbu.

Motor/oběžné kolo:

Vysoce účinný stejnosměrný EC motor s externím rotorem a dozadu zahnutými lopatkami. Technologie EC splňuje moderní požadavky na energeticky úsporné a regulovatelné větrání a poskytuje až 35% úsporu energie ve srovnání s asynchronními motory.

EC motor zajišťuje plně regulovatelný rozsah otáček ventilátoru a má integrovanou ochranu proti přehřátí s automatickým restartem.

Oběžné kolo je dynamicky vyvážené.

Ventilátor je kompatibilní s elektrickými sítěmi 50 Hz a 60 Hz a maximální otáčky nezávisí na frekvenci elektrické sítě.

Regulace otáček:

Otáčky ventilátoru jsou řízeny řídicím signálem 0÷10 V z následujících zdrojů:

• integrovaný nebo externí regulátor otáček;

• regulátor se senzory;

• centrální systém BMS (Building Management System).

• Izolační materiál: Minerální vlna

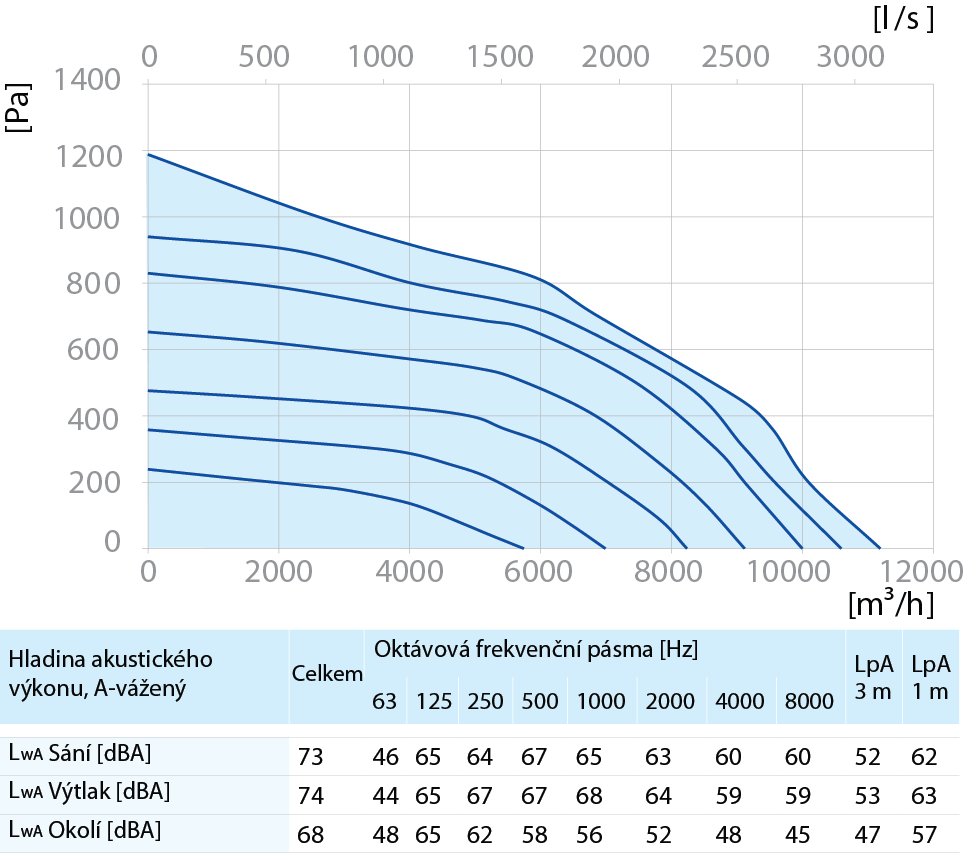

• Max. množství vzduchu: 11.190 m³/h při 0 Pa
• Elektrické napětí: 3/PE 50Hz 400 V proud 5 A
• Výkon motoru(ů): 3,429 kW 1800 ot./min
• Stupně rychlostí: Proměnnými otáčkami
• Krytí: IP54
• Maximální trvalá teplota vzduchu: -25 ÷ +50°C
• Hladina hluku: 52 / 53 / 47 LpA 3m Sání / Výtlak / Okolí
• Rozměry: 1037mm x 1083mm x 814mm
• Váha: 120 kg
• Připojení: 900mm x 500mm
• Materiál: Pozinkovaná ocel
• Výrobce / Dodavatel: Blauberg Ventilatoren GmbH
• Číslo dílu výrobce: 8062018
• Regulační systém: Řízením otáček pomocí signálu 0-10 VDC nebo potenciometr
• NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 splňující
• Deklarovaná typologie: NRVU Jednosměrná
• Typ pohonu: Proměnnými otáčkami
• Typ systému zpětného získávání tepla: Žádný
• Přehled funkce: radiální, potrubní, tichý provedení, dozadu zahnuté lopatky, EC motor, IP54, proměnnými ot.
