Box-I 60x30 4E

Systémy přívodu a odvodu vzduchu pro různé místnosti.

Kompatibilní s obdélníkovými vzduchovody od 400 x 200 do 600 x 350 mm.

Konstrukce:

Povětrnostně odolné pouzdro a oběžné kolo z pozinkované oceli.

Pouzdro je tepelně a zvukově izolováno 50 mm minerální vlnou.

Ventilátor je určen pro nepřetržitý provoz.

Vybaven standardními připojovacími přírubami 20 mm pro připojení k obdélníkovým větracím potrubím.

Přístupový kryt na pouzdře pro kontrolu a údržbu.

Ventilátor je vybaven integrovanou svorkovnicí s externím, utěsněným napájením pro připojení k síti.

Motor:

Dvou- nebo čtyřpólový asynchronní motor s externím rotorem a odstředivým oběžným kolem s dozadu zahnutými lopatkami.

Jednofázový (E) nebo třífázový (D) motor.

Kuličková ložiska pro delší životnost.

Dynamicky vyvážené oběžné kolo.

Ochrana proti přehřátí je zajištěna vestavěnými tepelnými spínači s automatickým restartem nebo externími svorkami pro připojení k externím ochranným ovládacím prvkům.

Připojovací vodiče tepelného spínače jsou určeny pro připojení k příslušnému obvodu stykače, nadproudového relé nebo odpovídajícím svorkám autotransformátoru nebo tyristorového regulátoru otáček.

Regulace otáček:

Plynulá regulace otáček s externím tyristorovým regulátorem nebo snižování otáček s externím autotransformátorem (obojí k dispozici samostatně).

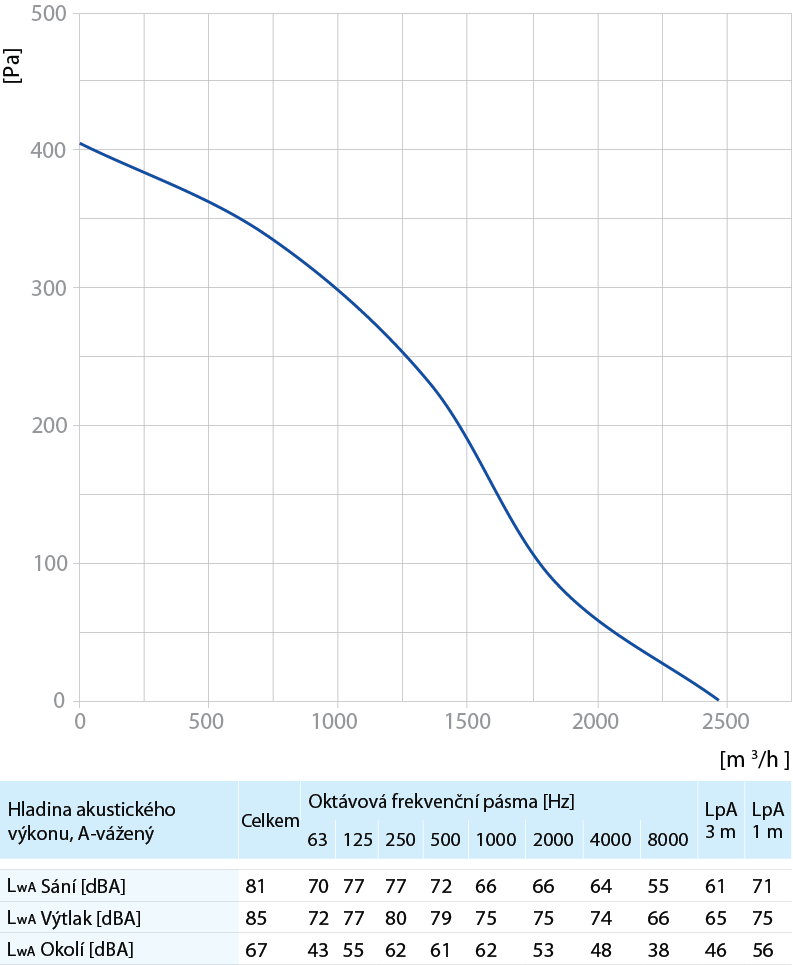

• Max. množství vzduchu: 2.470 m³/h při 0 Pa
• Elektrické napětí: 1/N/PE 50Hz 230 V proud 0,9 A
• Výkon motoru(ů): 220 W 1400 ot./min
• Stupně rychlostí: 1
• Krytí: IP44
• Maximální trvalá teplota vzduchu: -25 ÷ +45°C
• Hladina hluku: 61 / 65 / 46 LpA 3m Sání / Výtlak / Okolí
• Váha: 43,5 kg
• Připojení: 600mm x 300mm
• Izolace: Minerální vlna 50 mm
• Materiál: Pozinkovaná ocel
• Výrobce / Dodavatel: Blauberg Ventilatoren GmbH
• Přehled funkce: radiální, kuličková ložiska, izolace, potrubní, IP44, dozadu zahnuté lopatky

Ventilátor je určen pro instalaci do obdélníkových vzduchovodů a lze jej instalovat v libovolné poloze.

Příruby ventilátoru se k vzduchovodům připojují pomocí šroubů zasunutých do otvorů v přírubách.

Ventilátor lze instalovat do kulatých vzduchovodů pomocí kulaté redukce (prodává se samostatně) na sací přírubě.

Při použití flexibilních konektorů tlumících vibrace k připojení ventilátoru k vzduchovodům musí být ventilátor upevněn k montážní konstrukci pomocí podpěr nebo konzol.

Během instalace ponechte dostatek prostoru pro přístup ke krytu pro údržbářské práce.
