LHS
EC (elektronicky komutovaný) motor. Vyšší účinnost než standardní indukční motor a snadno ovladatelný.
Modbus

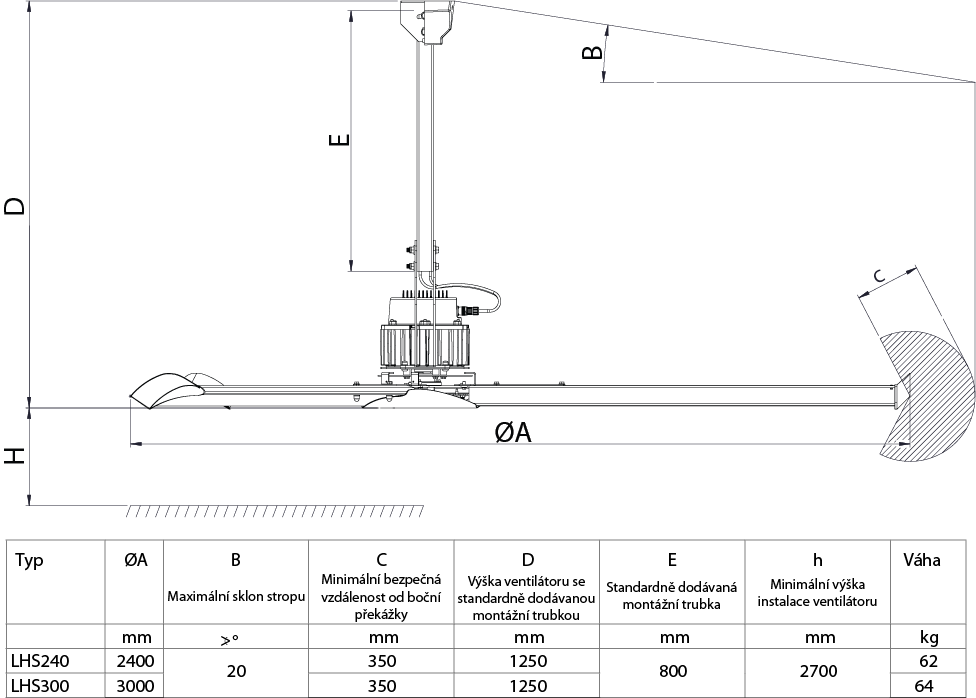

LHS rozměry
LHS instalace

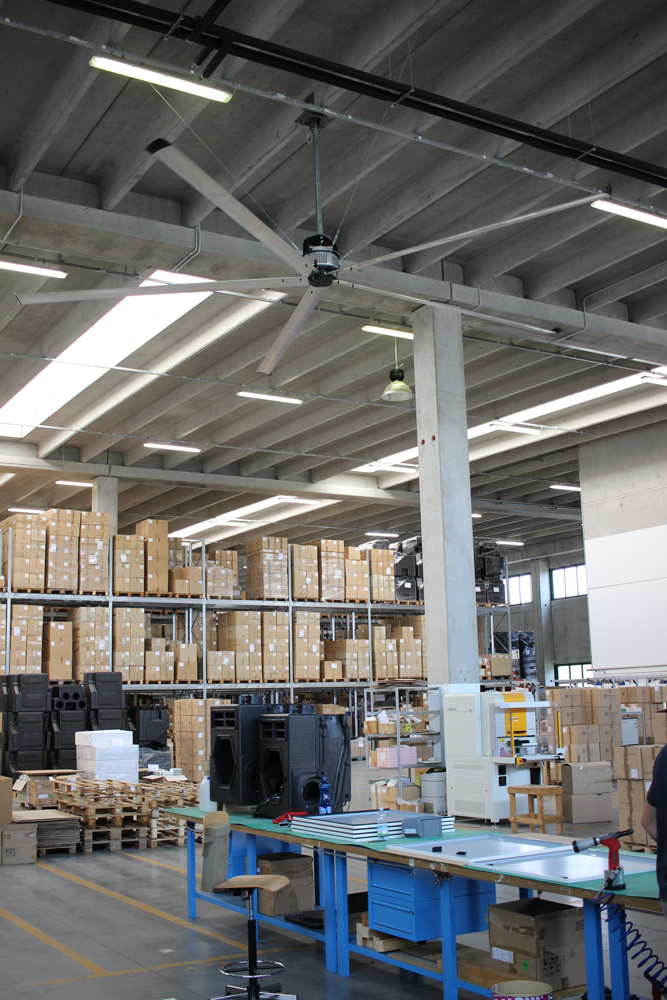

HVLS ventilátor nainstalován v továrně

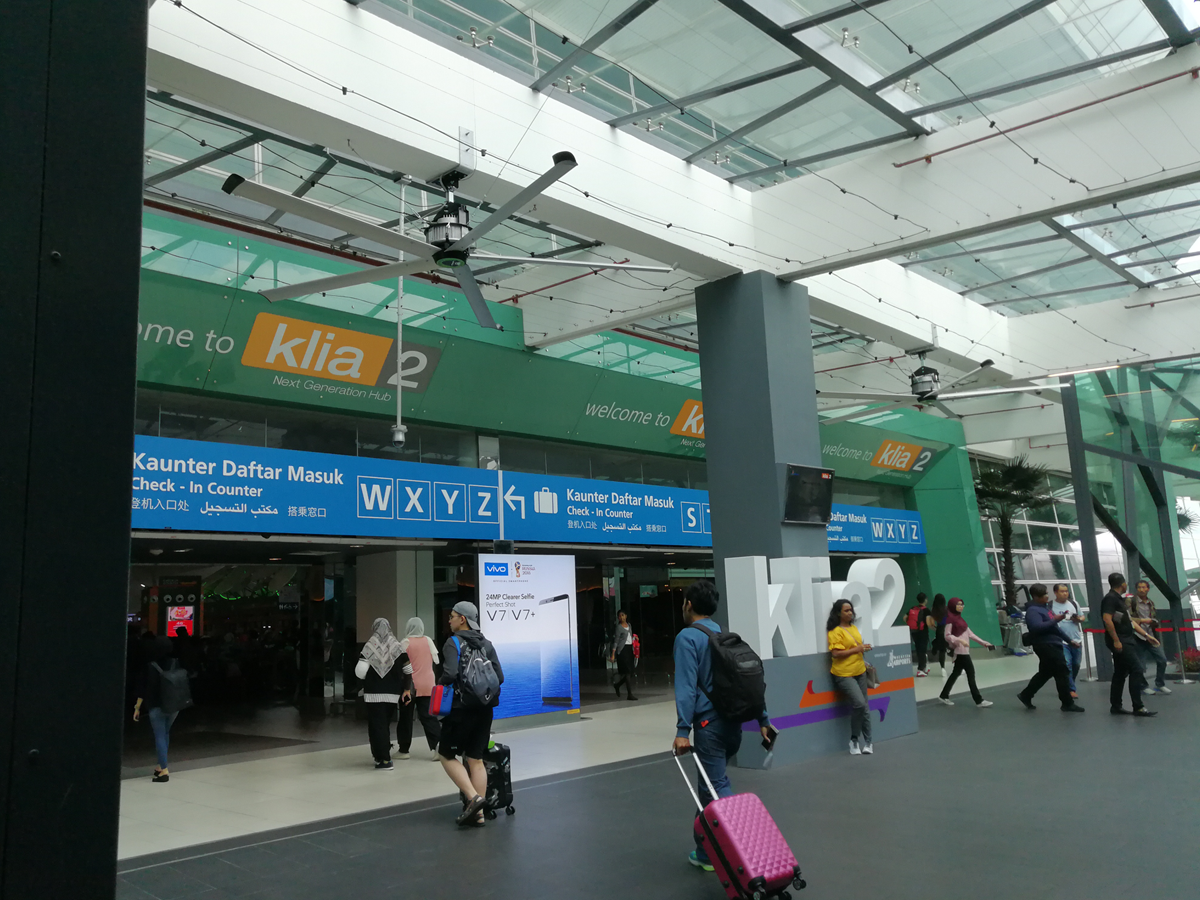

HVLS ventilátor instalován v letištní hale
HVLS ventilátor instalován v letištní hale

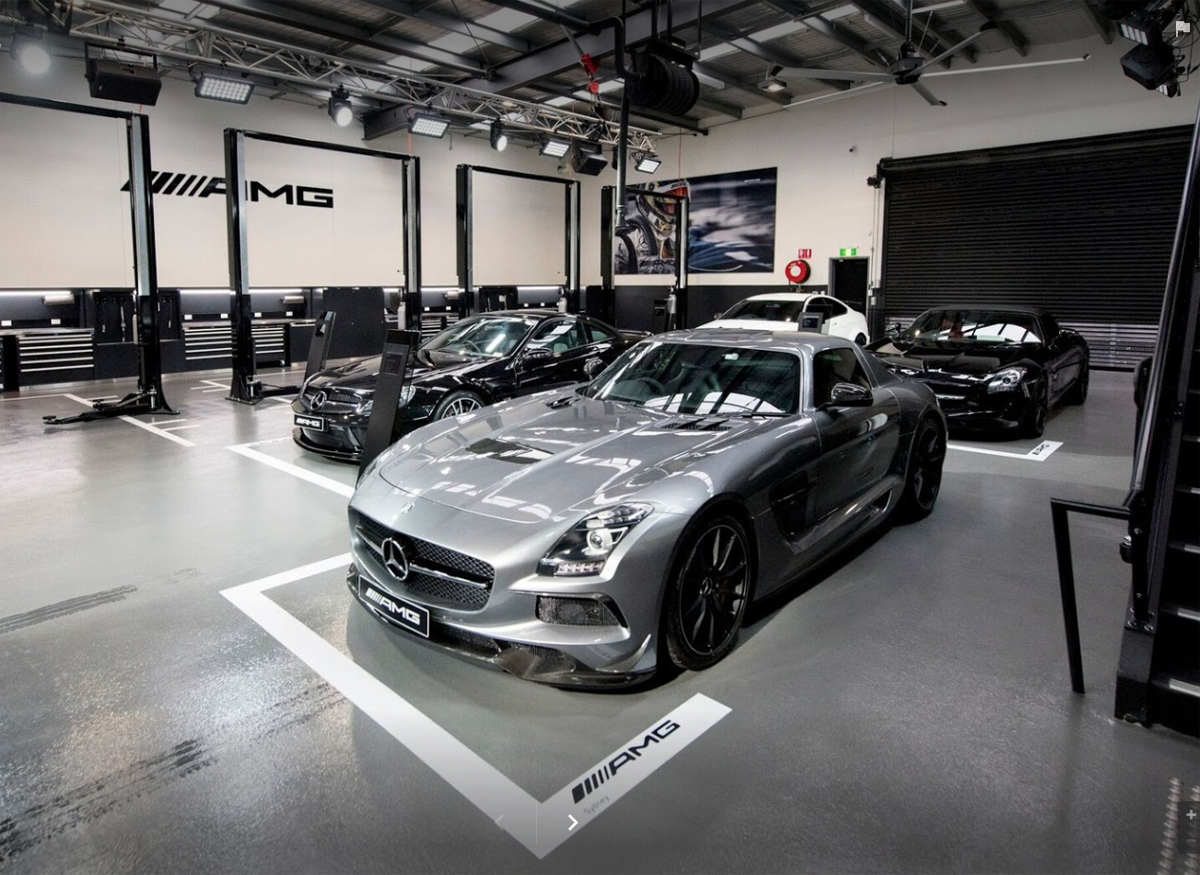

HVLS ventilátor instalován v autosalon
HVLS ventilátor instalován v dílně vozidla
HVLS
LHS / THS CTRL-HS zapojení
LHS / THS s potenciometr zapojení

LHS300

Velký objem, nízké otáčky ventilátoru - axiální, EC motor, IP65, proměnnými ot., podstropní
  • Nízká spotřeba energie.
  • Díky EC motoru není nutná žádná převodovka, což snižuje hluk a nutnost údržby.
  • Určeno pro nepřetržitý provoz (S1).
  • Nízká hmotnost.
  • Lehká instalace.
  • Nízká hlučnost.
  • Vylepšené pohodlí pro uživatelé.
  • Úspora energie snížením nákladů na zimní vytápění a poskytnutím alternativy k investicím do chladicích systémů.
  • Vhodné pro vysoké budovy: továrny, sklady a distribuční centra, nákupní centra, indoorová sportovní zařízení, autobusové a železniční stanice, letiště, školy, knihovny, budovy pro hospodářská zvířata.

Cena za ks (bez DPH): -

Cena za ks (s DPH): -

poptávkapříslušenství

Použití

Ventilátory LHS jsou navrženy tak, aby zlepšovaly celoroční prostředí uvnitř budov. V létě se vzduch pohybuje tak, aby vytvářel vnímaný chladicí účinek (jako vánek v letních dnech). V zimě jednotky distributují teplo, aby nedocházelo stratifikaci a ke snížení spotřeby energie. Udržováním obecného pohybu vnitřního vzduchu se snižuje riziko lokální kondenzace ve stojatém vzduchu.

Funkce

HVLS je zkratka pro "HIGH VOLUME LOW SPEED" (vysoký objem při nízkých rychlost). HVLS ventilátor je mechanický ventilátor typicky s průměrem větším než 1,5 metru, který pohybuje velkým objemem vzduchu při velmi nízké rychlosti otáčení.

Původně vynalezen k řešení potřeb mlékárenského průmyslu. Když dojné krávy zažívají tepelný stres, stávají se pomalými a jejich produkce mléka klesá. Ventilátory HVLS poskytovaly energeticky efektivní způsob, jak udržovat dojnice pohodlně. A stejně jako lidé, hospodářská zvířata, která dýchají špatnou kvalitu ovzduší, vyvíjejí zdravotní a výkonové problémy.

Zatímco vysoká rychlost větru v interiéru je nepříjemná a neefektivní, ventilátory HVLS se pohybují vzduchem pomalu, důsledně a rovnoměrně po celém zařízení, čímž vytvářejí pohodlný vánek bez typického přidruženého tahu. Velký sloupec vzduchu distribuovaný ventilátorem HVLS cestuje dále než menší ventilátor. Když tento velký objem vzduchu dopadne na podlahu, pohybuje se vodorovně ve všech směrech.

Menší vysokorychlostní ventilátory produkují vysokorychlostní proud vzduchu, který je turbulentní a rychlejší k rozptylu. Naopak ventilátory HVLS jsou schopny pohybovat velkou hmotou vzduchu, přičemž využívají setrvačnosti samotného vzduchu. Máme sklon myslet na vzduch jako na beztížnou. Ve skutečnosti vzduch v každém daném zařízení zabírá velký objem. Proto je zapotřebí mnohem méně energie, aby se hmotnost vzduchu pohybovala, než aby se tento objem pohyboval.

Ve velmi velkých nebo otevřených prostorech, kde je klimatizace nepraktická a nákladově náročná, mohou ventilátory HVLS významně ovlivnit pouhým udržováním pohybu vzduchu.

Ventilátory HVLS jsou optimalizovány pro chladnější období, stejně jako pro teplejší. Vzhledem k tomu, že studený vzduch váží více než horký vzduch, bude v tepelné vrstvě větší budovy vždy nevyváženost, což znamená, že studený vzduch se přirozeně vždy přitahuje k podlaze. Toto nerovnoměrné vrstvení teploty v místnosti spolu se skutečností, že teplotní senzory jsou obvykle umístěny v pracovní výšce, kde je teplota nižší, znamená, že topné systémy pracují tvrději, aby dosáhly optimální úrovně vytápění. Kromě toho má mnoho továren a zařízení své vytápěcí systémy umístěné na vysoké úrovni, čímž se zvyšuje nevyváženost tepelných vrstev.

Provoz ventilátoru HVLS v „reverzním režimu“ umožňuje, aby ventilátor tlačil teplý vzduch zachycený na úrovni stropu přes horní vnitřní povrch a dolů podél stěn budovy. Tím je zajištěna vyvážená pokojová teplota díky efektivní směsi vzduchu, a tím koncovému zákazníkovi ušetřit peníze za účet za vytápění.

Provedení

  • Průměr ventilátoru: Ø3000mm
  • Minimální montážní výška: 2,7 m
  • Minimální vzdálenost od stropu: 1,25 m
  • Poznámka: Údaje o výkonu pro tyto typy ventilátorů vycházejí ze standardu AMCA 230. Testování zahrnuje zavěšení ventilátoru na volném otevřeném prostoru a měření vztlaku při plné rychlosti a poté výpočet proudění množství vzduchu. Při porovnávání produktů berte prosím na vědomí, že údaje v naší dokumentaci vycházejí z aktuálního standardu AMCA 230 15 a nikoli z dřívější verze AMCA 230 99. To použilo nesprávný předpoklad pro proces převodu výsledků testu na proudění vzduchu, což znamená, že proudění vzduchu je nadhodnoceno o 41,4%.
  • Max. množství vzduchu: 80.554 m³/h při 0 Pa (Testováno v souladu s ANSI / AMCA 230-15)
  • Elektrické napětí: 3/PE 50/60 Hz 200 ÷ 480 V
  • Výkon motoru(ů): 0,45 kW 130 ot./min
  • Stupně rychlostí: Proměnnými otáčkami
  • Krytí: IP65
  • Maximální teplota vzduchu: 0 ÷ 50°C
  • Maximální teplota oblast: 0 ÷ 50°C
  • Váha: 64 kg
  • Výrobce / Dodavatel: Aerauliqa srl
  • Přehled funkce: axiální, EC motor, IP65, proměnnými ot., podstropní, Modbus, hliníkové lopatky

Instalace

Zahrnuje motor s přímým pohonem, továrně montovanou elektroniku, extrudované a eloxované hliníkové vzduchové lopatky, montážní konzolu a jednu montážní trubku. Další prodlužovací montážní trubky a adaptéry pro připevnění ke konstrukčním prvkům budovy jsou k dispozici jako příslušenství.

Ventilátor je dodáván rozdělený na dvě sady, každá ve vlastní krabici.

Sada motoru obsahuje:

- hlavní tělo motoru;

- standardní 800mm montážní trubka;

- 2x držáky pro upevnění na strop;

- 2x upevňovací sady;

- 4x šrouby M12, 4x pojistné matice, 4x standardní podložky a 4x pružné podložky pro připevnění ventilátoru ke stropu;

- 6x přírubové šrouby M8, 6x pojistné matice a 6x pružné podložky, pro připevnění lopatek ventilátoru k hlavnímu tělesu;

- sada plastových součástí: kryt náboje, 3x šroub M4, 3x plastový čepel a 6x šroub;

- elektrické kabely se zástrčkami (5 m);

- sada bezpečnostních drátů: 1x bezpečnostní drát Ø5mm s jedním kroužkem, 2x drát Ø5mm se dvěma kroužky, 2x spona, 2x karabina 7mm, 1x spona na bezpečnostní drát, 4x stabilizační dráty Ø3mm s napínákem, 5x 5mm karabiny a 8x spona pro stabilizační dráty.

Sada lopatek ventilátoru zahrnuje tři lopatek.

Příslušenství

Obrázek
Název / Popis
Měrná jednotka
Cena s DPH
Termín
CTRL-A
CTRL-A
Regulátor otáček pro jeden ventilátor
Měrná jednotka: ks
Cena: 1 449,58 Kč
Termín: na dotaz
KT-IBEAM
KT-IBEAM
Nosný držák pro I profilové nosníky
Měrná jednotka: ks
Cena: 3 389,21 Kč
Termín: na dotaz
KT-GLULAM
KT-GLULAM
Nosná konzola pro nosníky o šířce mezi 100mm a 260mm
Měrná jednotka: ks
Cena: 6 215,77 Kč
Termín: na dotaz
CTRL-HS
CTRL-HS
3,5 ”barevný grafický ovládací panel TFT s dotykovou obrazovkou pro ventilátory HVLS. Poskytuje kontrolu až pro 4 jednotky.
Měrná jednotka: ks
Cena: 14 101,34 Kč
Termín: na dotaz
TUB1500
TUB1500
Prodlužovací montážní trubka 1500mm
Měrná jednotka: ks
Cena: 1 917,85 Kč
Termín: na dotaz
TUB300
TUB300
Prodlužovací montážní trubka 300mm
Měrná jednotka: ks
Cena: 1 183,38 Kč
Termín: na dotaz
TUB3000
TUB3000
Prodlužovací montážní trubka 3000mm
Měrná jednotka: ks
Cena: 4 153,93 Kč
Termín: na dotaz
CTRL-XWS
CTRL-XWS
Regulátor ventilátor
Měrná jednotka: ks
Cena: 12 016,51 Kč
Termín: na dotaz
