FlowMANHATTAN PLUS LH

Lokální rekuperační jednotka s jednotkou ukrytou pod venkovní fasádou a pasivní distribuční jednotkou v interiéru.

Flow Manhattan přetváří místní ventilaci pro jednotlivá prostředí a nabízí návrhářům a kupujícím řešení, ve kterém je jednotka HRV maskována ve vnější izolaci stěny.

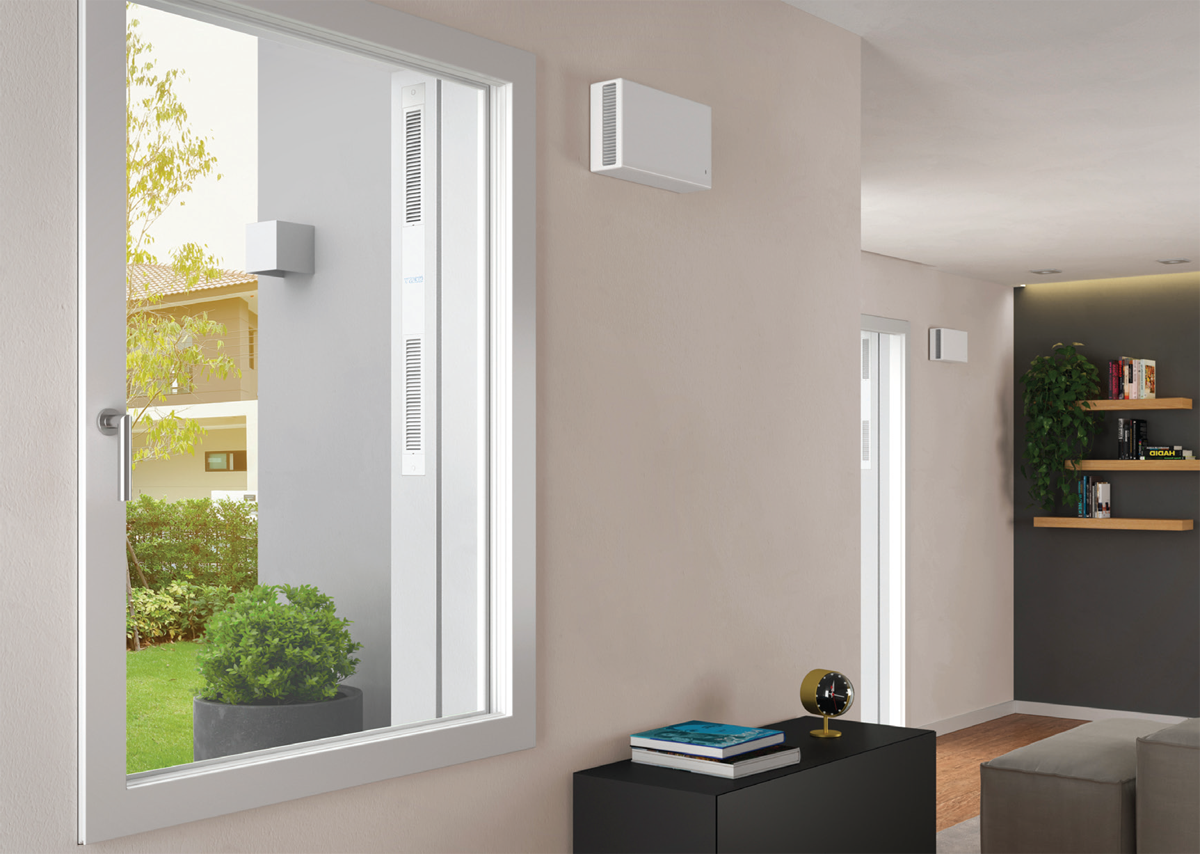

Mřížky pro proudění vzduchu, připevněné k líci hrany okenního otvoru, jsou navrženy tak, aby chránily architektonický profil budovy a nijak vizuálně nenarušovaly fasádu. Vnitřní dopad je také minimální a to díky difuzoru s obzvláště kompaktním designem.

Proudy přiváděného a odváděného vzduchu, oddělené speciální přepážkou, procházejí jediným potrubím 160 mm. Pouzdro, upevněné na vnější zdivo současně s montáží izolační vrstvy stěny, navíc umožňuje osadit pouze montážní sadu systému, kterou je možné v další fázi doplnit větrací jednotkou.

Dvouproudá jednotka HRV odsává zatuchlý vzduch z vnitřního prostředí a přivádí nový, okysličený a čistý vzduch díky standardním speciálním filtrům F7+G1. Rychlosti ventilace jsou variabilní dle potřeby s maximálním průtokem 70 m3/h. Teplo entalpického výměníku umožňuje rekuperaci až 70 % tepla odváděného vzduchu předehřevem proudu čerstvého vzduchu.

• Noční režim, čtyři rychlosti a boost
• DCV úroveň ventilace podle potřeby
• Max. množství vzduchu: 20 / 25 / 30 / 40 / 50 / 70 m³/h při 0 Pa
• Elektrické napětí: 1/N 50Hz 230 V proud 0,35 A
• Výkon motoru(ů): 5 / 6 / 7 / 9,5 / 13 / 34W
• Stupně rychlostí: 6
• Účinnost rekuperace až. : 70%
• Hladina hluku: 16,5 / 19,5 / 24,5 / 31,5 / 36,5 / 44,5 LpA 3m
• Akustická izolace (útlum): 51 dB Dn, e, w
• Filtry: F7 / G1
• Váha: 7 kg
• Výrobce / Dodavatel: Helty Srl
• Číslo dílu výrobce: 1VMC05005
• NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 se nevztahuje (NAŘÍZENÍ KOMISE (EU) č. 1253/2014 dle Článek 1 bod 2. b)
• SEC, vypočtená pro průměrné klimatické podmínky (Chladné / Průměrné / Teplé): -67,7 / -35,4 / -14,3 kWh/(m².a), třídy spotřeby energie A (2016)
• Deklarovaná typologie: RVU Obousměrná
• Typ pohonu: Vícerychlostní
• Typ systému zpětného získávání tepla: Rekuperační
• Účinnost rekuperace při referenční průtoku (vyvážené): 58%
• Elektrický příkon pohonu ventilátoru včetně zařízení pro ovládání motoru při maximálním průtoku: 13W
• Hladina akustického výkonu vyzařovaného skříní: 43 LwA
• Referenční průtok: 0,0111 m³/s
• Referenční tlakový rozdíl: 0 Pa
• SPI: 0,24 W/(m³/h)
• Řízení větrání [CTRL]: 0,65
• Deklarovaná maximální vnější netěsnost (%) / deklarovaná maximální vnitřní netěsnost (%): 1 / 1
• Přehled funkce: šest otáček, vest. čidlo vlhkosti, bezdrátové dálkové ovládání, regulace, tepelný obtok, protiproudý výměník, entalpicky výměník

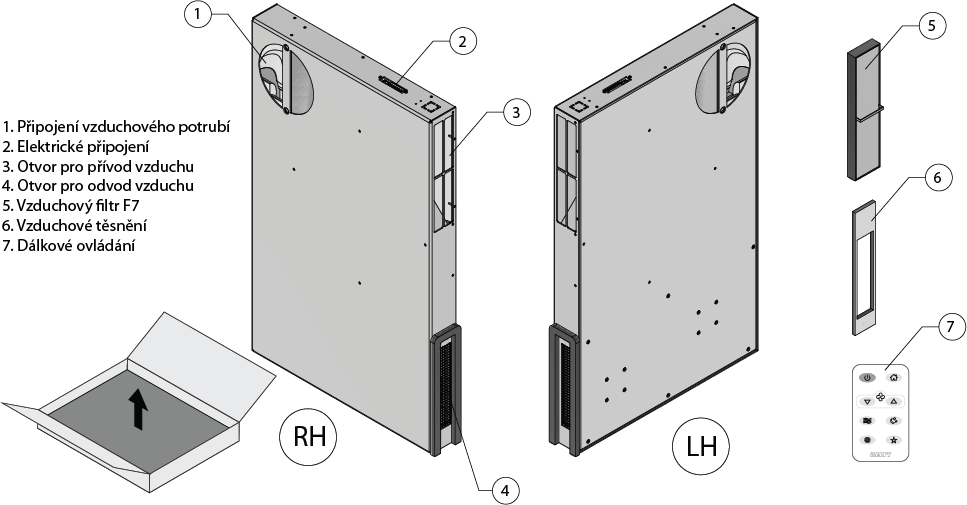

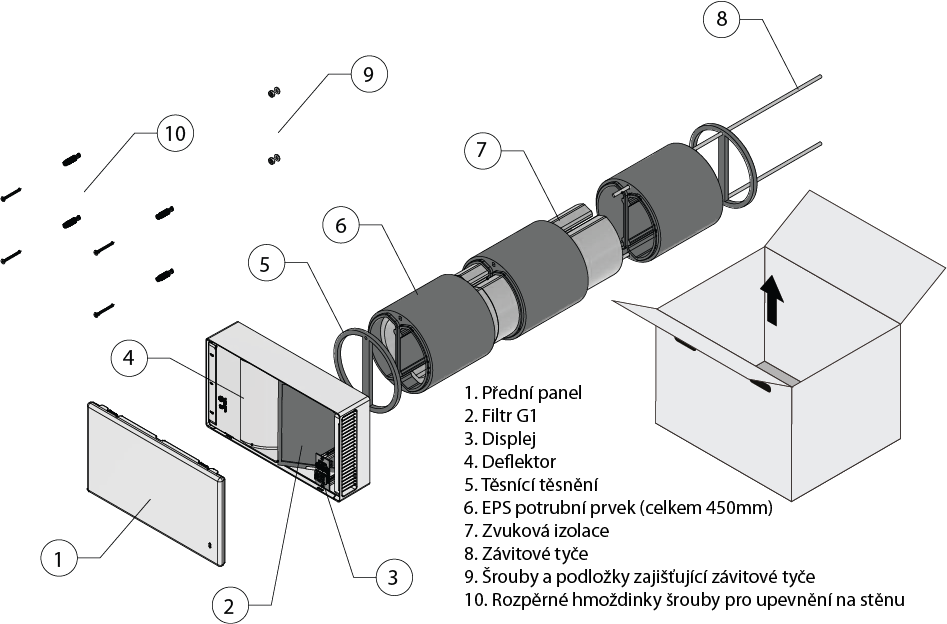

Kompletní instalace se skládá z rekuperační jednotky FlowMANHATTAN, montážní sady, difuzoru a vnějšího krytu mřížky. Každá položka se prodává samostatně.

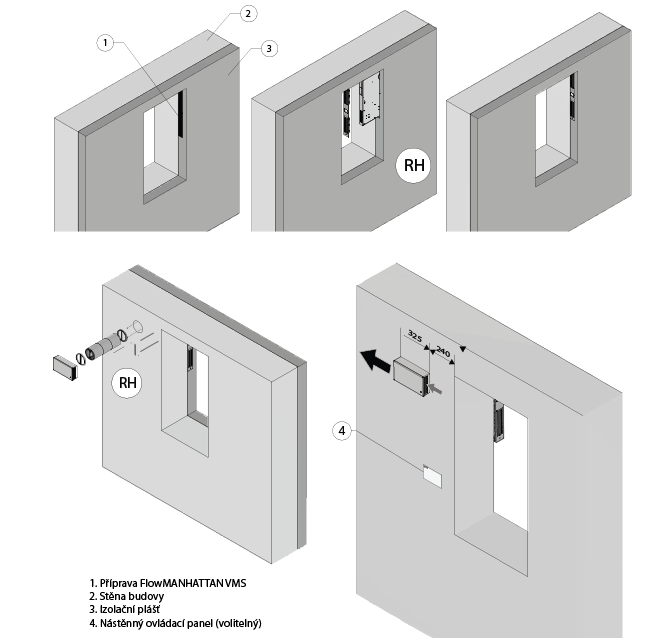

Montážní sada se instaluje na vnější stěnu v blízkosti okraje okna nebo balkonových dveří. Pro připojení difuzoru k tomuto pouzdru je vyříznut otvor. Rekuperační jednotka se poté zasune do krytu a zakryje krytem mřížky.

Poznámka: Pro budoucí servis filtru musí být venkovní jednotka přístupná přes okno nebo balkon.
