QR590E

Centrální rekuperační jednotka vhodná pro vertikální instalaci na stěnu.

Vnější skříň ventilátoru z práškově lakovaného, ​​pozinkovanéh ocel pro odolnou a pevnou konstrukci. Zařízení je v bílé barvě RAL 9010.

Vnitřní struktura z EPP (expandovaný polypropylen) pro snížení emisí hluku a maximální vzduchotěsnost a tepelnou izolaci.

Standardní EC motory s vnějším rotorem pro úsporu energie. Vybaveno integrovanou tepelnou ochranou, namontované na doživotně utěsněných kuličkových ložiskách.

Dynamicky vyvážené dozadu zakřivené odstředivé oběžné kolo poháněné přímo motorem zajišťuje hladké proudění vzduchu jednotkou.

Entalpický výměník tepla vhodný k přenosu tepelné energie a vlhkosti z jednoho proudu vzduchu do druhého. Udržuje správnou úroveň vnitřní vlhkosti (40-60%). Například v zimním období zabraňuje příliš suchému vnitřnímu vzduchu a v létě se vlhkost venkovního teplého vzduchu nepřenáší na chladný vnitřní vzduch.

Zařízení je vybaveno multifunkčním LCD displejem (CTRL-DSP) pro automatické ovládání a pohodlí a nabízí:

• 3 rychlostní stupně (nastavitelné).

• Možnost Boost.

• Prázdninový režim.

• Noční režim.

• Týdenní časovač.

• Nastavení bypassu.

• Vyrovnání průtoku vzduchu.

• Indikátor výměny filtru a porucha ventilátoru.

• Počítadlo provozních hodin.

• Ukládání a načítání nastavení.

• Vhodné pro externí senzory prostředí (SEN-HY, SEN-PIR).

• Rozhraní ModBus.

• Připojení k dálkovému předehřevu nebo dohřevu.

• Připojení k externímu výměníku vody pro vytápění.

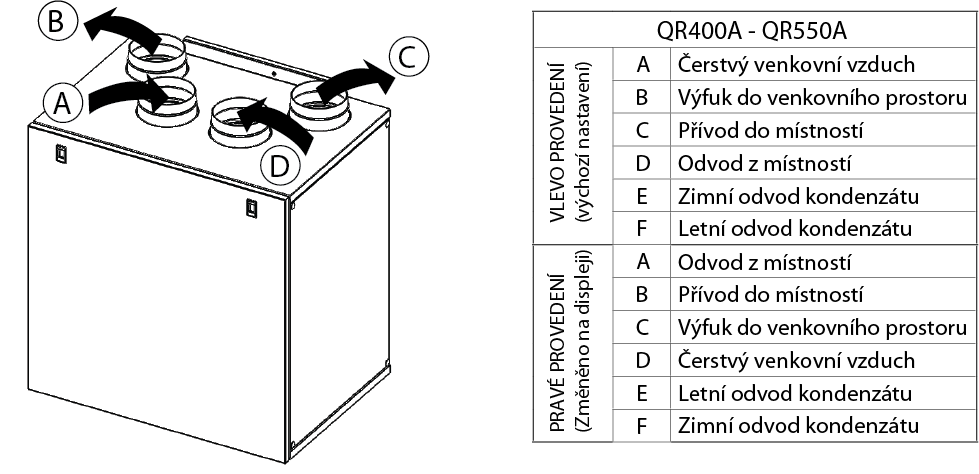

• Levé nebo pravé provedení (vzduchové připojení).

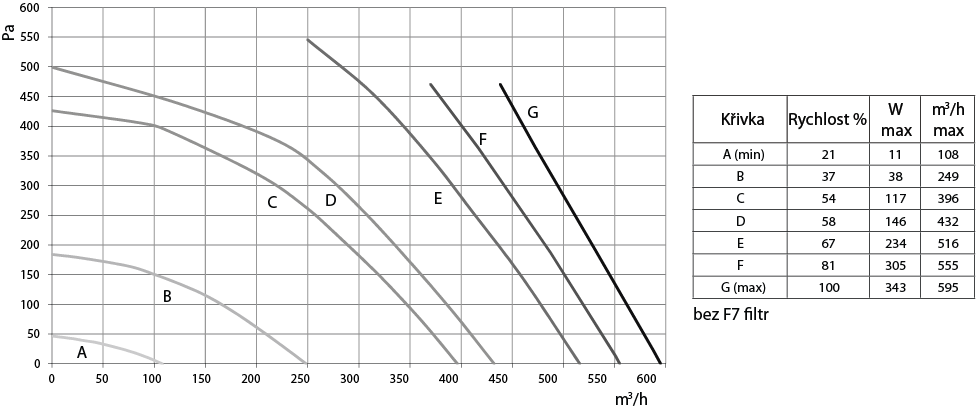

• Max. množství vzduchu: 561 m³/h při 100 Pa
• Elektrické napětí: 1x 50Hz 230 V
• Výkon motoru(ů): 0,333 kW EC
• Stupně rychlostí: Proměnnými otáčkami

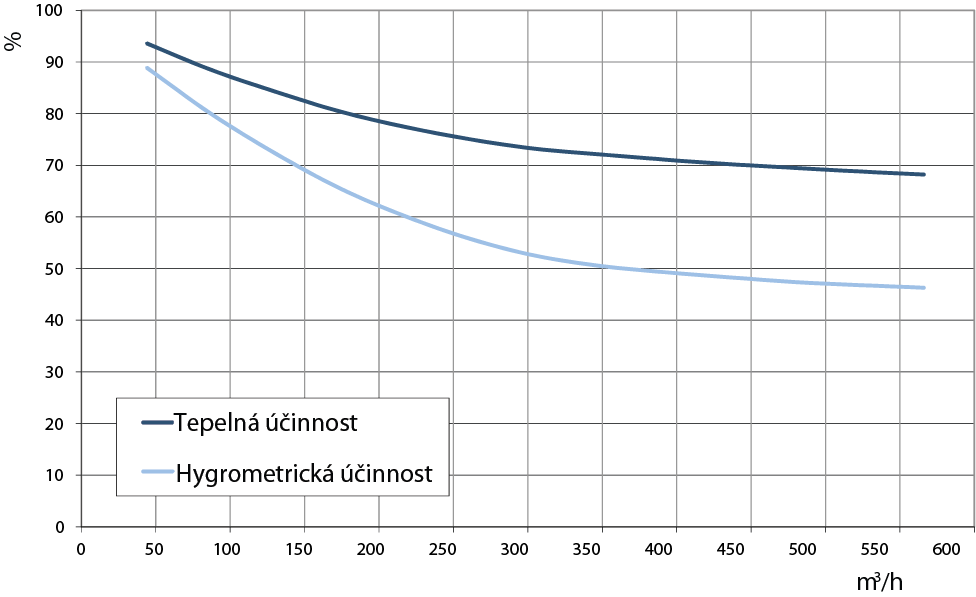

• Účinnost rekuperace až. : 82%
• Maximální teplota oblast: 0 ÷ 40°C
• Hladina hluku: 84 / 81 / 78 / 80 / 82 LwA Sání / Přívod / Odvod / Výfuk / Okolí
• Filtry: Coarse 60% (G4) / Coarse 60% (G4)
• Rozměry: 778mm x 549mm x 798mm
• Váha: 50 kg
• Připojení: Ø150mm/Ø160mm
• Výrobce / Dodavatel: Aerauliqa srl
• Číslo dílu výrobce: 001413
• Regulační systém: Jednotka je dodávána s LCD displejem multifunkční (CTRL-DSP) pro automatické ovládání a pohodlí, které poskytují:
• • Více jazykových variant včetně češtiny.
• • 3 rychlostní stupně (nastavitelné).
• • Možnost Boost.
• • Prázdninový režim.
• • Noční režim.
• • Týdenní časovač.
• • Nastavení bypassu.
• • Vyrovnání průtoku vzduchu.
• • Indikátor výměny filtru a porucha ventilátoru.
• • Počítadlo provozních hodin.
• • Ukládání a načítání nastavení.
• • Vhodné pro externí senzory prostředí (SEN-HY, SEN-PIR).
• • Rozhraní ModBus.
• • Připojení k dálkovému předehřevu nebo dohřevu.
• NAŘÍZENÍ KOMISE (EU) č. 1253/2014 ErP2018 splňující
• SEC, vypočtená pro průměrné klimatické podmínky (Chladné / Průměrné / Teplé): -66,9 / -32,9 / -10,8 kWh/(m².a), třídy spotřeby energie B (2016)
• Deklarovaná typologie: RVU Obousměrná
• Typ pohonu: Proměnnými otáčkami
• Typ systému zpětného získávání tepla: Rekuperační
• Účinnost rekuperace při referenční průtoku (vyvážené): 71%
• Elektrický příkon pohonu ventilátoru včetně zařízení pro ovládání motoru při maximálním průtoku: 343W
• Hladina akustického výkonu vyzařovaného skříní: 58 LwA
• Referenční průtok: 0,109 m³/s
• Referenční tlakový rozdíl: 50 Pa
• SPI: 0,344 W/(m³/h)
• Řízení větrání [CTRL]: 0,85
• Deklarovaná maximální vnější netěsnost (%) / deklarovaná maximální vnitřní netěsnost (%): 0,8 / 0,5
• Přehled funkce: nástěnné provedení, protiproudý výměník, entalpicky výměník, tepelný obtok, regulace, drátové dálkové ovládání, EC motor, filtr, proměnnými ot., Modbus RTU
